Звукоизолированные круглые канальные вентиляторы ZKAM

Находится в разделах: ZILON, ВЕНТИЛЯТОРЫ КАНАЛЬНЫЕ

Звукоизолированные вентиляторы ZKAM применяются для перемещения воздуха в круглых каналах систем приточной и вытяжной вентиляции жилых, общественных, производственных помещений. Вентиляторы оснащены рабочими колесами с вперед загнутыми лопатками и двигателем с внешнем ротором.

● Звуко- и теплоизолированный корпус 50 мм
● Мотор-колёса Ziehl-Abegg (Германия)
● Электродвигатель с рабочим колесом сбалансированы в двух плоскостях
● Возможность регулировки скорости
● Монтаж в любом положении
● Компактная конструкция
● Шариковые подшипники электродвигателя не требуют технического обслуживания
● Доступ к двигателю и рабочему колесу благодаря откидной дверце
● Патрубки с резиновыми уплотнениями
● Электродвигатели оснащены термоконтактами с автоматическим перезапуском (кроме ZKAM 250 и ZKAM 315)

Модель	ZKAM 125 LD	ZKAM 160 LD	ZKAM 200 LD	ZKAM 250 LD	ZKAM 315 LD
Макс. расход, м3/ч	500	620	970	2200	2800
"Макс.напор,Па "	400	550	580	395	440
Напряжение питания, В (50Гц)	230
Мощность, кВт	0,17	0,26	0,16	0,78	1,1
Рабочий ток, А	0,73	1,1	0,71	3,4	5,3
Частота вращения, об/мин	2480	2130	2510	1230	1230
Уровень звуковой мощности, вх./вых./через корпус при max, дБ(А)	61/74/51	67/79/57	64/79/57	65/79/57	71/82/60
Температура перемещаемо- го воздуха, °С	-25…+65	-25…+65	-25…+70	-25…+50	-25…+40
Схема электрических соединений	1	1	1	2	2

zkam-grf

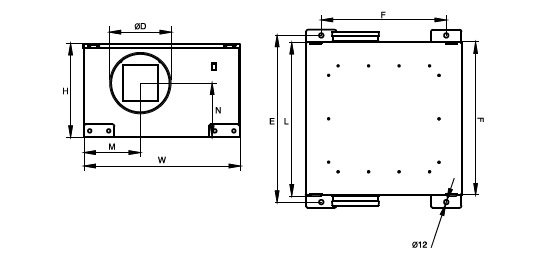

Модель		ZKAM 125 LD	ZKAM 160 LD	ZKAM 200 LD	ZKAM 250 LD	ZKAM 315 LD
Размер, мм	L	400	400	600	694	694
	W	410	410	560	694	694
	H	246	246	366	446	446
	M	130	149	170	218	218
	N	143	143	230	269	249
	D	125	160	200	250	315
	E	440	440	640	734	734
	F	330	330	480	614	614
Вес, кг		14	14	28	41	45

zkam

zkam2

Производительность максимальная, м3/ч	2800
