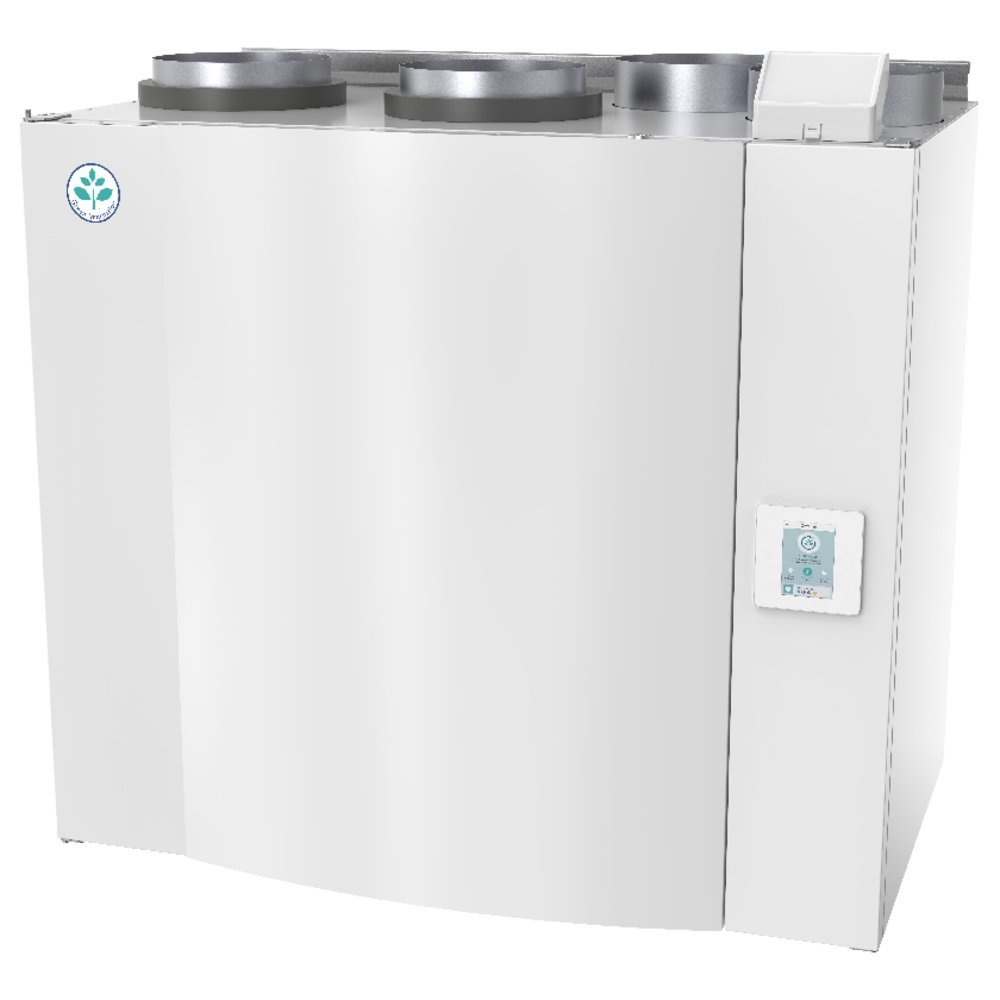

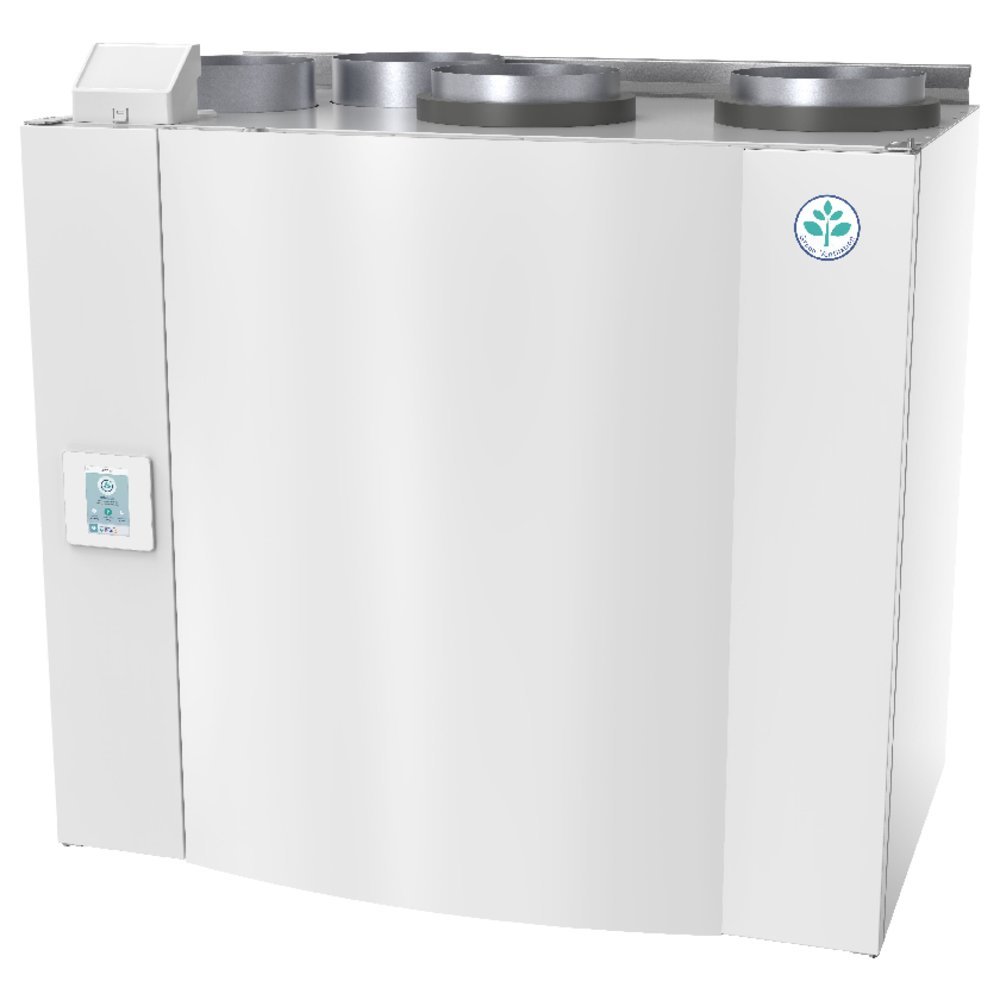

SYSTEMAIR SAVE VTR 500 L/R вентиляционный агрегат роторный утилизатор вертикального исполнения

SYSTEMAIR SAVE VTR 500 L/R вентиляционный агрегат роторный утилизатор вертикального исполнения
Новинка
Спецпредложение
Складская позиция.
0 BYN
Количество:
Производитель:
Утилизатор / Тип нагревателя:
РОТОР
Производительность максимальная, м3/ч:
500

SYSTEMAIR SAVE VTR 500

вентиляционный агрегат роторный утилизатор вертикального исполнения

Характеристики PDF  SAVE VTR 500 L

Характеристики PDF  SAVE VTR 500 R



Символ ECOMСимвол ECOMСимвол ECOMСимвол ECOM



Номер позиции: 88501

• Высокоэффективный роторный теплообменник с регулируемой скоростью вращения
• Функция переноса влаги с автоматической функцией защиты от обмерзания
• Энергоэффективные радиальные вентиляторы, с современной EC-технологией, обеспечивают низкие показатели SFP и низкий уровень шума
• Система управления SAVE Touch с емкостным цветным сенсорным дисплеем для удобства использования и ввода в эксплуатацию
• Соединительный короб на корпусе для легкого ввода в эксплуатацию
• Управление по потребности по уровню влажности воздуха (встроенный датчик влажности)
• Низкий уровень шума
• Поддержка протокола Modbus через порт RS-485
• Модуль управление через Internet и Systemair cloud (IAM) доступен опционально

Приточно-вытяжная вентиляционная установка с рекуперацией тепла для жилых помещений с вентилируемой площадью до 400 м2. Лево- и правосторонние модели.

SAVE VTR 500 – готовое решение: тепло-звуко изолированный корпус из сэндвич-панелей; встроенная и запрограммированная система автоматики; энергоэффективный роторный теплообменник с регулируемой скоростью вращения для защиты от обмерзания и с функцией переноса влаги обратно в приточный воздух; электрический догреватель; фильтры. Энергоэффективные вентиляторы с EC-двигателями потребляют на 50% электроэнергии меньше по сравнению с традиционными двигателями переменного тока. Современные технологии обеспечивают низкие значения SFP (Specific Fan Power). Встроенный в вытяжном канале датчик влажности может использоваться для управления по потребности.

Все настройки и функции доступны на панели управления SAVE Touch, встроенной в лицевую панель. Панель представляет собой цветной сенсорный дисплей с удобным интерфейсом. Доступна опция подключения одной или нескольких внешних панелей управления. Также панель управления имеет отдельный пользовательский уровень для авторизованных монтажников и обслуживающих специалистов.

На главном экране панели управления отображается информация о расходе воздуха, температуре, качестве воздуха и активных функциях. Можно выбрать ручной и автоматический режим управления или выбрать предпочтительные параметры из предварительно настроенных пользовательских режимов.

Автоматический режим SAVE Touch имеет множество функций, которые регулируют поток воздуха по уровню СО2, присутствию, влажности, недельного расписания и т. д. Функция управления по потребности обеспечивает эффективную и экономичную работу и наилучшее качество воздуха. Аварийные символы будут указывать на возможные неисправности и выдавать прямые предупреждения, если что-либо необходимо исправить. Установка поставляется со встроенным эл. нагревателем (догревателем).

Установка оснащена внешним соединительным коробом с предварительно подготовленными входами и выходами для простого монтажа и подключения внешних датчиков, нагревателей/охладителей.

Установка поставляется с мешочными фильтрами низкого давления:

Фильтр приточного воздуха F7/ePM10 80%

Фильтр вытяжного воздуха G3/Coarse 60%

Мешочный фильтр низкого давления G3/Coarse 60% для приточного воздуха доступен опционально.

Технические характеристики SAVE VTR 500 L
Изделие
Напряжение (номинальное) 230 В
Частота 50 Гц
Количество фаз 1~
Расход воздуха 500 д
Рекомендуемый предохранитель 13 A
Класс защиты IP24
Теплоутилизатор
Тип двигателя роторного теплоутилизатора Переменная скорость
Тип теплообменника Вращение
Нагреватель
Выходная мощность, нагрев 1,67 кВт
Вариант обогрева Электронагрев/ Вода
Приточный воздух
Входная мощность, приточный вентилятор 170 Вт
Вытяжной воздух
Входная мощность, вытяжной вентилятор 170 Вт
Фильтр
Класс фильтра, приточный воздух Степень очистки 50%
Класс фильтра, вытяжной воздух ePM2.5 70%
Цвет корпуса
Цвет корпуса, RAL RAL 9010
Размеры и вес
Вес 85 кг
Используется для
Установка Вертикальный
Сторона притока Справа/Слева
ErP
Класс энергоэффективности, базовый агрегат A
Класс энергоэффективности, локальные требования A
Соответствие ErP ErP 2016; ErP 2018

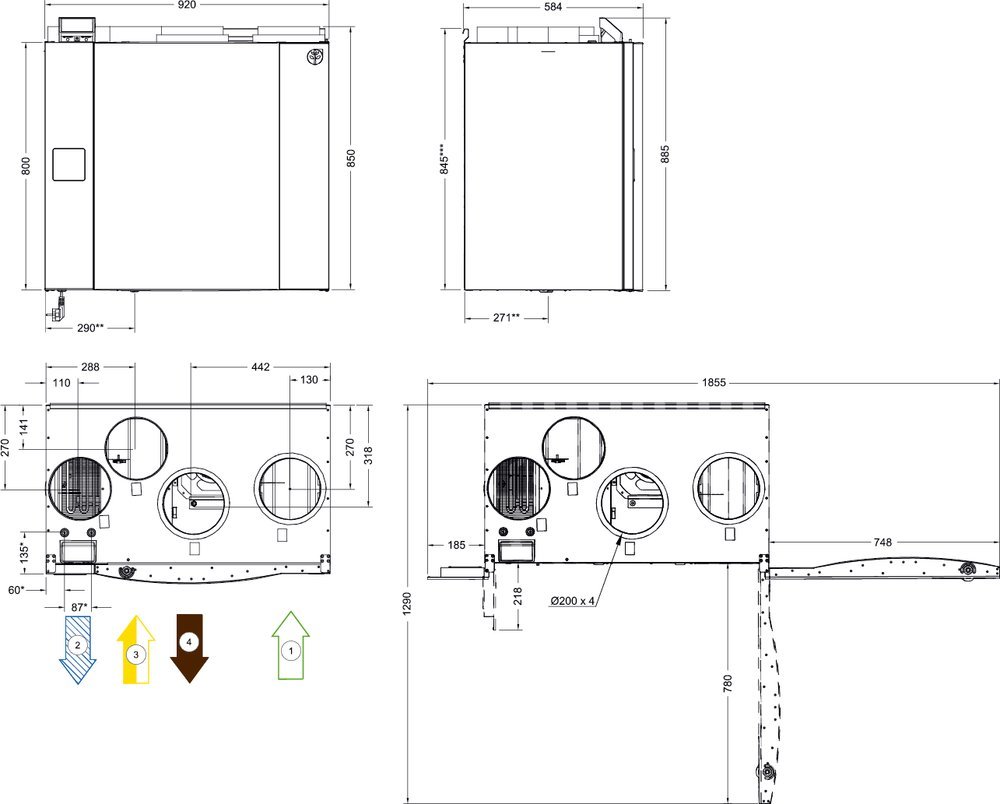

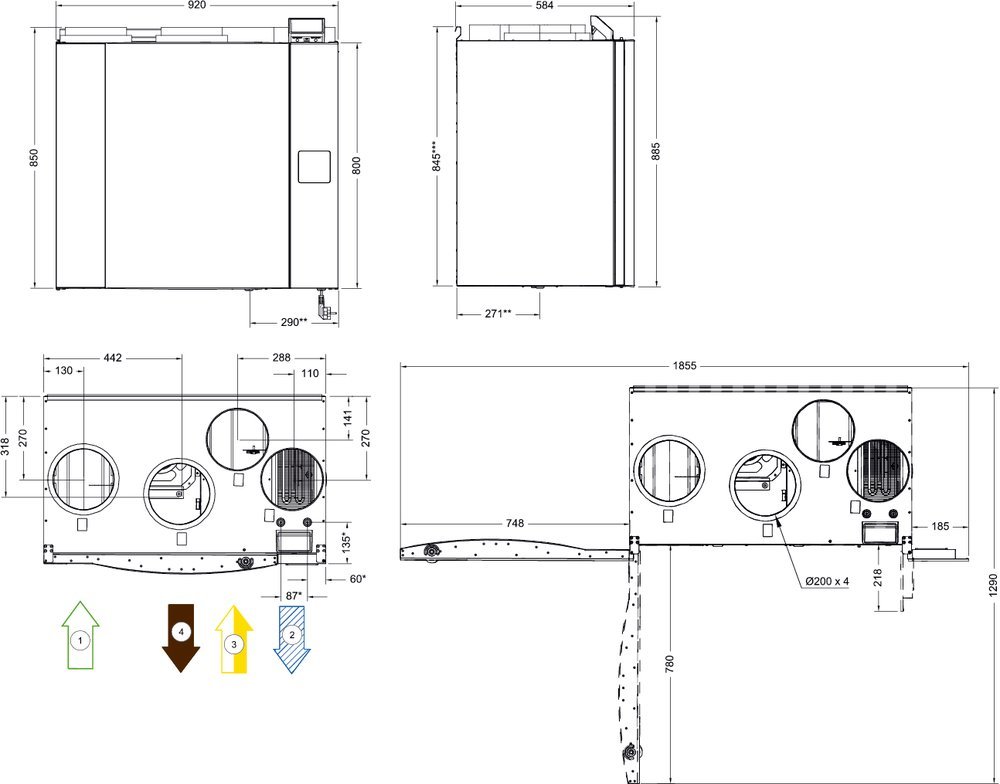

                                        SAVE VTR 500 L ЛЕВОЕ ИСПОЛНЕНИЕ                                                                               SAVE VTR 500 R ПРАВОЕ ИСПОЛНЕНИЕ

 vtr500dimensionsleft_madam  vtr500dimensionsright_madam

1 Наружный воздух

2

Приточный воздух

3

Вытяжной воздух

4

Выбросной воздух

* Water coil

** Drainage

*** Height with mounting bracket

VTR500

BF VTR 500 F7/ePM2.5 70% SupНомер позиции: 212481BF VTR 500 F7/ePM2.5 70% Sup52,00 €

BF VTR 500 G3/Coarse 50% ExtНомер позиции: 212482BF VTR 500 G3/Coarse 50% Ext41,00 €

BF VTR 500 G3/Coarse 60% SupНомер позиции: 208285BF VTR 500 G3/Coarse 60% Sup42,00 €

CB 200-2,1 230V/1 Duct heaterНомер позиции: 5384CB 200-2,1 230V/1 Duct heater278,00 €

CB Preheater Kit 1 phaseНомер позиции: 142852CB Preheater Kit 1 phase75,00 €

CE/CD-diverting plug 4pinНомер позиции: 37367CE/CD-diverting plug 4pin7,00 €

CEC Cable w/plug 12mНомер позиции: 24782CEC Cable w/plug 12m70,00 €

CEC Cable w/plug 6mНомер позиции: 24783CEC Cable w/plug 6m40,00 €

Connectduct Ø 200/1,0 M/FНомер позиции: 2560Connectduct Ø 200/1,0 M/F93,00 €

CVVX 200 Combi grille, blackНомер позиции: 25395CVVX 200 Combi grille, black204,00 €

CVVX 200 Combi grille, whiteНомер позиции: 25397CVVX 200 Combi grille, white204,00 €

CWK 200-3-2,5 Duct cooler,circНомер позиции: 30023CWK 200-3-2,5 Duct cooler,circ786,00 €

Duct Cover VTR 500Номер позиции: 124497Duct Cover VTR 500165,00 €

Duct sensor -30-70CНомер позиции: 211524Duct sensor -30-70C19,00 €

FK 200 Fast clampНомер позиции: 1611FK 200 Fast clamp12,00 €

Internet access module (IAM)Номер позиции: 211243Internet access module (IAM)265,00 €

LDC 200-600 SilencerНомер позиции: 5194LDC 200-600 Silencer91,00 €

LDC 200-900 SilencerНомер позиции: 5195LDC 200-900 Silencer119,00 €

Plastic Drainage kitНомер позиции: 146077Plastic Drainage kit15,00 €

Presence detector/IR24-PНомер позиции: 6995Presence detector/IR24-P131,00 €

Push button, impulseНомер позиции: 9693Push button, impulse51,00 €

RMKНомер позиции: 153549RMK95,00 €

RMK-TНомер позиции: 153548RMK-T150,00 €

Room sensor 0-50CНомер позиции: 211525Room sensor 0-50C54,00 €

RVAZ4 24A Actuator 0-10VНомер позиции: 9862RVAZ4 24A Actuator 0-10V327,00 €

SAVE Touch Black SPRНомер позиции: 138078SAVE Touch Black SPR268,00 €

SAVE Touch Wall Mounted KitНомер позиции: 140736SAVE Touch Wall Mounted Kit140,00 €

SAVE Touch White SPRНомер позиции: 138077SAVE Touch White SPR268,00 €

Surface sensor -30-150CНомер позиции: 211523Surface sensor -30-150C19,00 €

Systemair-1 CO2 duct sensorНомер позиции: 14906Systemair-1 CO2 duct sensor271,00 €

Systemair-E CO2 RH TemperatureНомер позиции: 211522Systemair-E CO2 RH Temperature495,00 €

Systemair-E CO2 sensorНомер позиции: 14904Systemair-E CO2 sensor520,00 €

TUNE-R-200-3-M4Номер позиции: 311970TUNE-R-200-3-M4356,00 €

VAV/CAV conversion kitНомер позиции: 140777VAV/CAV conversion kit360,00 €

VBC 200-2 Water heating battНомер позиции: 5459VBC 200-2 Water heating batt355,00 €

VBC 200-3 Water heating battНомер позиции: 9841VBC 200-3 Water heating batt627,00 €

Water coil SAVE VTR 500Номер позиции: 141701Water coil SAVE VTR 500305,00 €

ZTR 15-0,6 valve 3-wayНомер позиции: 6573ZTR 15-0,6 valve 3-way101,00 €

ZTR 15-1,0 valve 3-wayНомер позиции: 9672ZTR 15-1,0 valve 3-way101,00 €

ZTV 15-0,6 2-way valveНомер позиции: 6571ZTV 15-0,6 2-way valve91,00 €

ZTV 15-1,0 2-way valveНомер позиции: 9823ZTV 15-1,0 2-way valve91,00 €

Утилизатор / Тип нагревателяРОТОР
Производительность максимальная, м3/ч500
