Шкафы автоматики ZCS-W для приточных систем вентиляции с водяным нагревателем

Шкафы автоматики применяются для управления приточными и приточно-вытяжными вентиляционными системами с водяным нагревом, водяным или фреоновым охлаждением, рекуперацией, рециркуляцией.



Модели ZCS-W способны регулировать скорость вращения вентилятора с помощью регулятора скорости путем изменения напряжения, а ZCS-W-...F - частотного преобразователя, поставляемых отдельно.

Регулирование скорости путем изменения питающего напряжения возможно для таких вентиляторов, как канальные вентиляторы с двигателями с внешним ротором.

Поставляются в составе:

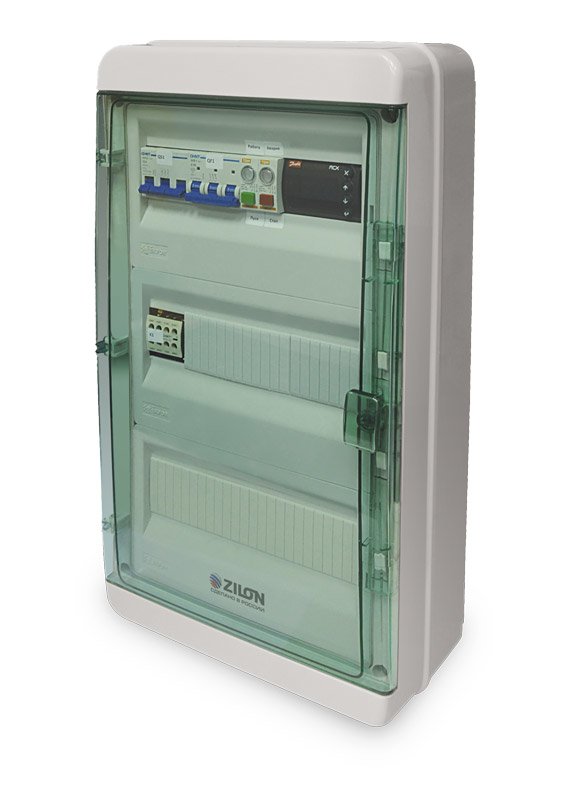

● Пластиковый шкаф управления на базе контроллера Danfoss UNIVERSE 6
● Датчик температуры серии PT1000 для установки в канал
● Контактный датчик температуры серии PT1000
● Паспорт
● Набор электрических схем

Функции шкафа автоматики:

● Включение системы, индикация работы и аварий
● Поддержание температуры в интервале 5–40 °С
● Включение привода воздушного клапана 230 В с пружинным возвратом
● Включение и контроль работы вентилятора
● Аварийное отключение водяного нагревателя при снижении температуры воды в обратной линии и воздуха
● Индикация засорения фильтра на пульте
● Управление производительностью вентилятора при помощи внешних регуляторов
● Выключение системы при авариях
● Отключение системы вентиляции по сигналам пожарной сигнализации

Управление системой:

● Переключателями на лицевой панели
● Выбор требуемой комфортной температуры - на контроллере в шкафу
● Выбор скорости вентилятора - внешними устройствами
● Индикация нормальной работы, аварийного режима, засорения фильтра - на лицевой панели

Монтаж:

● Внутри помещений
● В нормальных условиях
● В вертикальном положении
● Коммуникации выполнять по действующим нормам, например кабелем ВВГ-нг в ПВХ-рукаве, кабель-канале или в лотке



Шкафы автоматики применяются для управления приточными и приточно-вытяжными вентиляционными системами с водяным нагревом, водяным или фреоновым охлаждением, рекуперацией, рециркуляцией.

Модели ZCS-W способны регулировать скорость вращения вентилятора с помощью регулятора скорости путем изменения напряжения, а ZCS-W-...F - частотного преобразователя, поставляемых отдельно.

Регулирование скорости путем изменения питающего напряжения возможно для таких вентиляторов, как канальные вентиляторы с двигателями с внешним ротором.

	ZCS-W
Габаритные размеры шкафа, мм (ШхВхГ)	300ј560ј153
Температура окружающей среды, °С	0 - 50
Относительная влажность воздуха (макс.)	90%
Степень защиты	IР65
Нагреватель	водяной
Двигатель вентилятора	асинхронный переменного тока
Корпус	пластик
Привод воздушной заслонки, В	220
Регулятор температуры	Danfoss UNIVERSE 6
Количество регулирующих выходов	2
Диапазон регулирования температуры, °С	5 - 40
Максимальная мощность насоса, кВт	0,3



Модель	ZCS-W-V1	ZCS-W-V3	ZCS-W-Y4	ZCS-W-Y5	ZCS-W-Y6	ZCS-W-YF7	ZCS-W-YF8	ZCS-W-YF9	ZCS-W-YF10	ZCS-W-YF11
Потребляемая  мощность вентилятора, кВт	1; 230	1; 230	3; 400	3; 400	3; 400	3; 400	3; 400	3; 400	3; 400	3; 400
Мощность вентилятора, кВт	0-1,5 (1 ф.; 230 В)	1,5-3,0 (1 ф.; 230 В)	0-4,0 (3 ф.;400 В)	5,5 (3 ф.;400 В)	7,5 (3 ф.;400 В)	11,0 (3 ф.;400 В)	15,0 (3 ф.;400 В)	18,5 (3 ф.;400 В)	22,0 (3 ф.;400 В)	30,0 (3 ф.;400 В)
Масса, кг	7	7	7	7	7	8	8	8	10	10
