Узел смешения (регулирования). Смесительный узел для вентиляционных установок.

Узел смешения (смесительный узел, узел регулирования) для вентиляционных установок.

Узлы смешения являются важным элементом автоматики для систем вентиляции и кондиционирования воздуха.

Основная задача вентиляции - это создание комфортных условий для труда и проживания человека. Под комфортом мы понимаем определенную температуру и  влажность воздуха, постоянство этих показателей. Именно постоянство температуры приточного воздуха обеспечивают узлы смешения с применением 3-х ходовых клапанов, циркуляционных насосов и умной автоматики для управления системой вентиляции. Такой узел смешения обеспечит количественное и качественное регулирование, а именно подачу теплоносителя с нужной температурой и в нужном количестве. Это позволяет донести до потребителя воздух с постоянной комфортной температурой, без резких колебаний в ту или иную сторону. Таким образом правильно собранный узел смешения позволит вам плавно управлять мощностью калорифера вентиляционной установки и  экономить энергию на догрев или охлаждение воздуха до нужной температуры.

Еще одна важная функция смесительного узла - это защита теплообменника от замерзания теплоносителя в зимний период.  В случае угрозы заморозки и выхода из строя теплообменника, узлел смешения под управлением автоматики обеспечит максимальное открытие 3-х ходового клапана и циркуляцию теплоносителя даже если вентиляционный агрегат находится в дежурном режиме (в режиме ожидания).

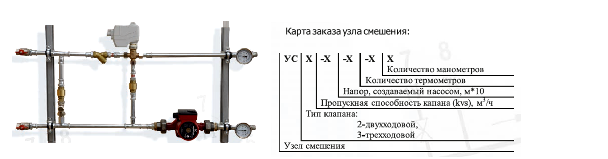

Возможно изготовление смесительных узлов по вашему проекту.

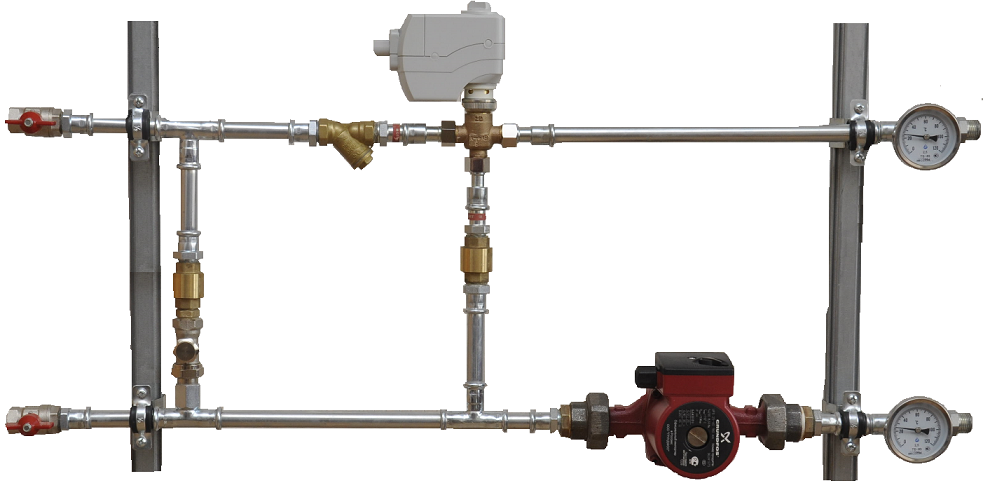

В состав Узла смешения входит: высококачественная арматура, трехходовый клапан Siemens серии VXP45х, электропривод клапана  Siemens  с 3-х точечным или 0-10в управлением, циркуляционный насос европейского производителя.

Все узлы укомплектованы Термо-Манометрами в количестве 2 шт.

По желанию узлы смешения могут быть доукомплектованы дополнительными термометрами и манометрам.

Гарантийный срок - 12 месяцев

Срок изготовления 10-12 дней

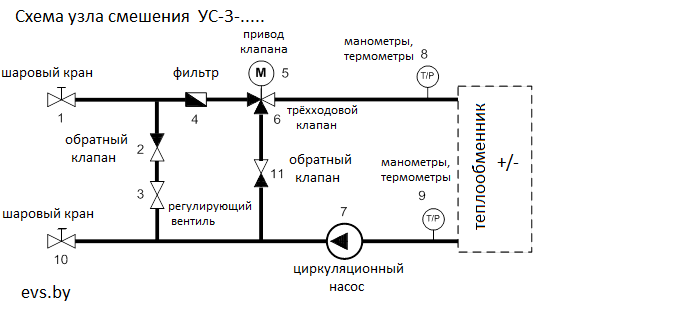

В состав смесительных узлов входят следующие элементы :

 1,10 - Шаровые краны. 2,11 - Обратные клапаны. 3 - Регулирующий вентиль. 4 -  Фильтр. 5 -  Электрический привод для  3-х ходового клапана.  6 - Регулирующий клапан ( 3-х ходовой). 7 - Циркуляционный насос.  9,8 - Термометры, манометры.

 Максимально допустимые эксплуатационные параметры теплоносителя:

• максимально допустимая температура теплоносителя 110 °С;

• максимально допустимое давление 1,0 МПа;

Для защиты от коррозии трубы УС3 имеют  наружную оцинковку толщиной 8-14 мкм.

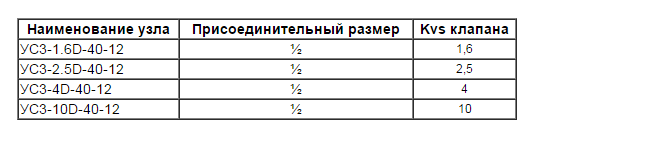

ЦЕНА НА УЗЛЫ СМЕШЕНИЯ ДЛЯ ВЕНТИЛЯЦИОННЫХ УСТАНОВОК. НА СКЛАДЕ В МИНСКЕ.
