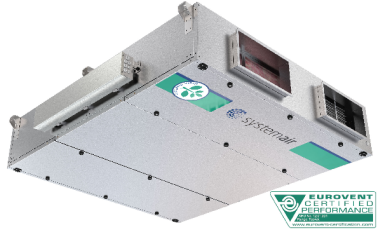

SYSTEMAIR TOPVEX FC04 L/R Подвесной Пластинчатый утилизатор EC двигатели Приточно-вытяжной Рекуператор воздуха
SYSTEMAIR TOPVEX FC04 L/R Подвесной Пластинчатый утилизатор EC двигатели Приточно-вытяжной Рекуператор воздуха
Topvex FC04 EL-L
Артикул: 27400
• Низкая высота корпуса
• Высокоэффективный противоточный рекуператор - Раздельные потоки приточного и вытяжного воздуха, без смешивания - Автоматический переход на летний режим - Рекуперация холода
• Низкое энергопотребление - Энергоэффективные вентиляторы с EC-двигателями
- 100% байпас рекуператора обеспечивает низкие перепады давления внутри агрегата в летний период.
• Встроенная и запрограммированная система управления
- Эффективные функции энергосбережения - Годовой планировщик позволяет устанавливать расписание работы агрегата на каждую неделю с учетом праздничных и выходных дней в течение года
• СAV (постоянный расход воздуха) или VAV (поддержание постоянного давления в каналах) управление (дополнительное оборудование)
• Широкие инспекционные двери для удобного технического обслуживания - Все основные компоненты легко извлекаются - Отдельная, легко доступная коробка электрических соединений для удобного монтажа и технического обслуживания - Раздвижные двери возможны как аксессуар
• Изготовлен из листовой стали с Алюцинковым покрытием (AZ185) - Класс коррозионной защиты C4 (Промышленные и прибрежные районы с умеренной концентрацией соли)
- Срок эксплуатации листовой стали с покрытием AZ185 более 50 лет
• Протестирован на заводе
TopvexFC- серия энергоэффективных воздухообрабатывающих агрегатов, разработанных для установки за подвесным потолком. Агрегаты соответствую высоким требованиям по энергосбережению, обеспечивают эффективную рекуперацию тепла при низком потреблении энергии.
TopvexFC выполнены в плоском корпусе, предназначены для подпотолочного монтажа. Высота корпуса всего: TopvexFC02=350мм, FC04=400мм и FC06=500мм.
Корпус агрегата представляет собой сэндвич панель, обшитую с двух-сторон стальными листами с алюцинковым покрытием и минеральной тепло/звуко изоляцией толщиной 40 мм. Большие инспекционные двери и выдвижные компоненты облегчает осмотр и техническое обслуживание агрегата. Уплотнительные полоски обеспечивают оптимальную герметичность вокруг фильтров приточного (F7) и вытяжного (M5) воздуха.
Отдельная коробка со всеми электрическими соединениями упрощает запуск агрегата и сервисное обслуживание. Доступ к коробке облегчает возможность опускать ее вниз под углом 90 °.
Встроенная и запрограммированная система автоматики облегчает монтаж и ввод агрегата в эксплуатацию. TopvexFCимеют дружественную для пользователя систему управления. Пульт управления на русском языке с логической структурой меню. Мастер первого запуска поможет задать все уставки, необходимые для корректной работы агрегата. Встроенная система автоматики позволяет управлять скоростью вентилятора, температурами воздуха, временными интервалами. Помимо этого, TopvexFC обеспечивает такие энергосберегающие функции, как естественное охлаждение, рекуперацию холода, регулирование расходом воздуха и температурами в зависимости от времени года. CAVили VAVуправление расходом воздуха доступны как аксессуары.
TopvexFCв стандартной комплектации со следующими коммуникационными возможностями: Built-inweb, Cloud, Modbus, BACnetи Exoline.
Программа E-toolEtool© программа с графическим интерфейсом. Программа дает прекрасную возможность просмотра настроек CorrigoE. Используя программу Etool©, все настройки могут быть выполнены на компьютере и загружены в контроллер. Определённая конфигурация может быть сохранена на компьютере для дальнейшего использования. Etool© можно загрузить бесплатно по следующей ссылке: http://www.regincontrols.com/en-GB/article/e-tool-ventilation/e-tool-ventilation-33-1-25/2910/19913/18443/#breadcrumbs
Функции и функциональные возможности Topvex FC, и широкий ряд аксессуаров, обеспечивают все, что необходимо для создания комфортного микроклимата с наименьшими эксплуатационными затратами.
Код заказа.
- Модель: FC02, FC04 и FC06.
- Воздухонагреватель:
EL(Электрический). HWL (Водяной, низкая мощность). HWH (Водяной, высокая мощность). None (Без нагревателя).
- Право- или Левосторонняя модель: R (Правая), L (Левая). Сторона определяется со стороны приточного воздуха, если смотреть со стороны коробки электрических соединений и стороны обслуживания.
- Регулирование расхода воздуха (аксессуары): CAV (постоянный расход воздуха). VAV (переменный расход воздуха = поддержание постоянного давления в каналах).
| Номинальные параметры | ||
| Напряжение | 400 | В |
| Частота | 50 | Гц |
| Фазность | 3N | ~ |
| Мощность, двигатель(и) | 2 x 768 | Вт |
| Мощность электрического нагревателя | 10 | кВт |
| Предохранитель | 3 x 25 | A |
| Класс защиты корпуса | 23 | IP |
| Вес | 480 | кг |
| Фильтр, приточный воздух | F7 (Standard) | |
| Фильтр, вытяжной воздух | M5 | |
| ErP | ||
| ErP ready | ErP 2016/ErP 2018 | |

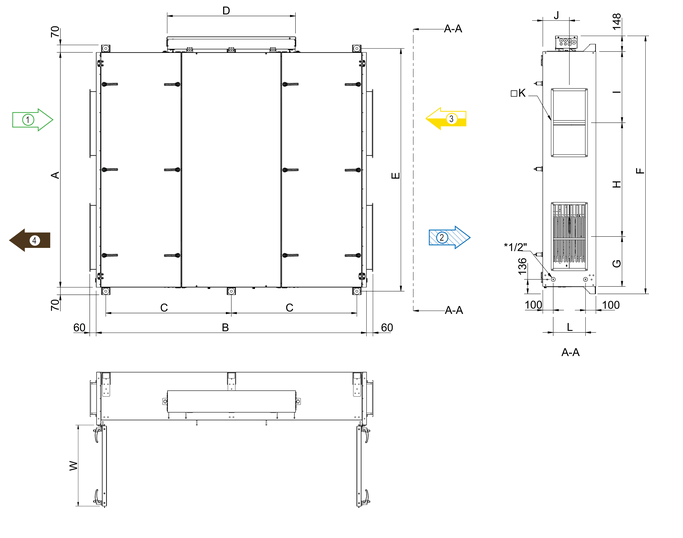

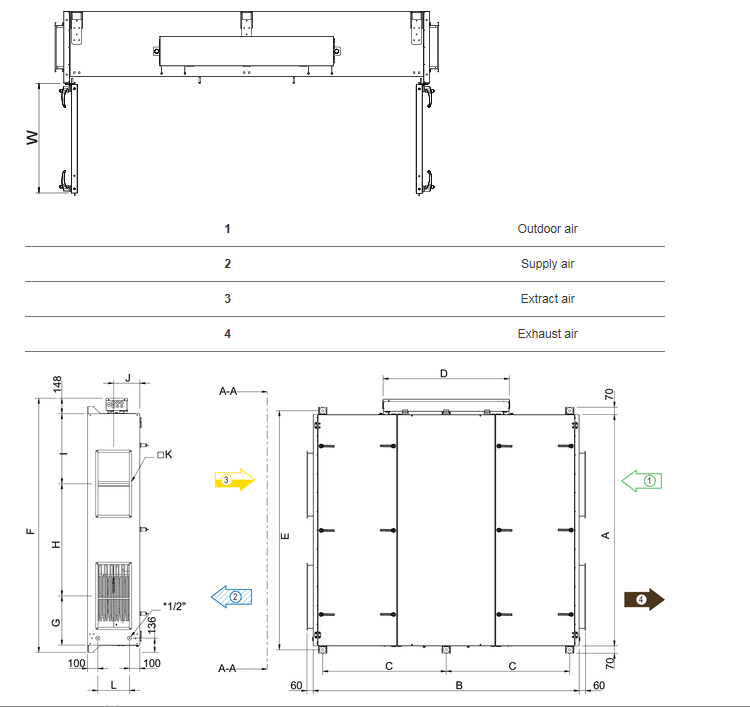

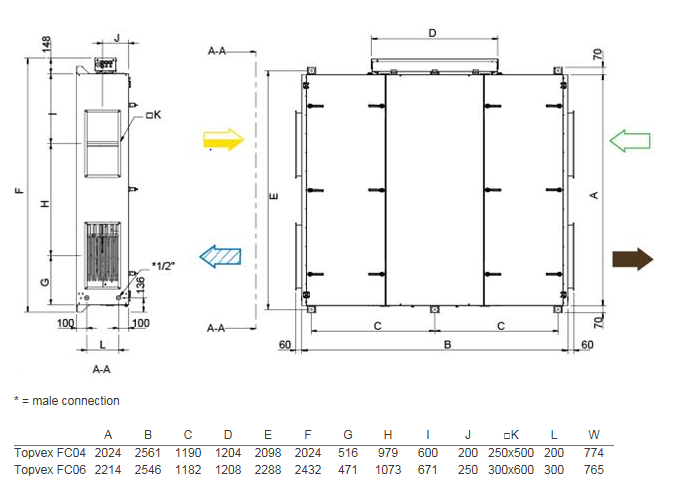

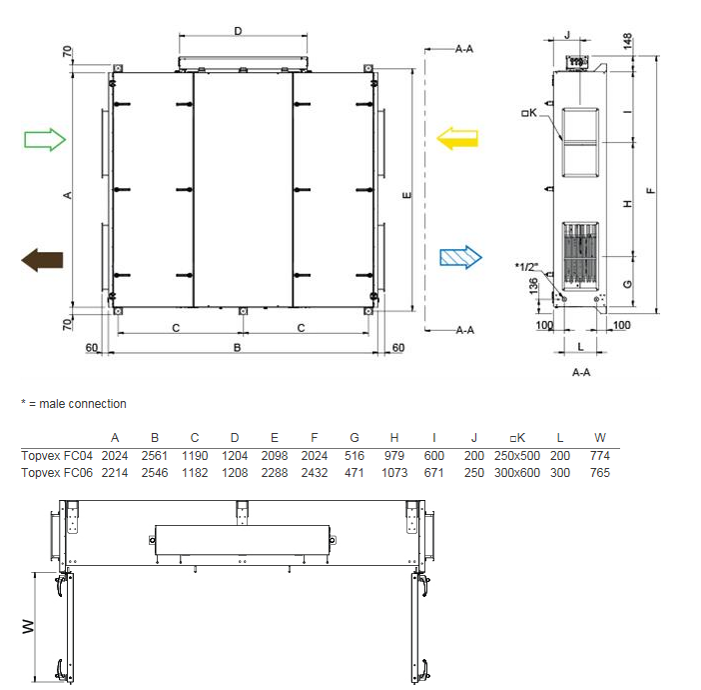

L - левое исполнение
R - правое исполнение

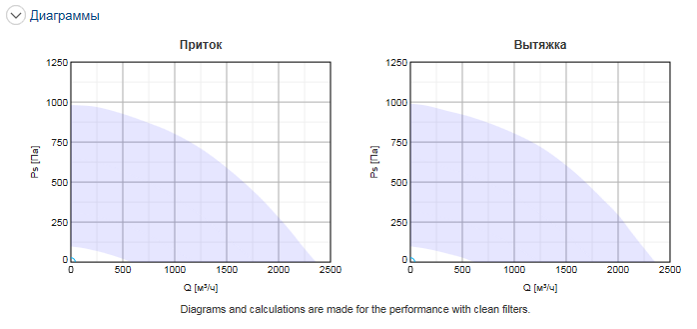

| Производительность максимальная, м3/ч | 2300 |
|---|
