SYSTEMAIR SAVE VTR 700 L/R вентиляционный агрегат роторный утилизатор вертикального исполнения

SYSTEMAIR SAVE VTR 700 L/R вентиляционный агрегат роторный утилизатор вертикального исполнения
Новинка
Спецпредложение
Складская позиция.
1 BYN
Количество:
Производитель:
Утилизатор / Тип нагревателя:
ротор

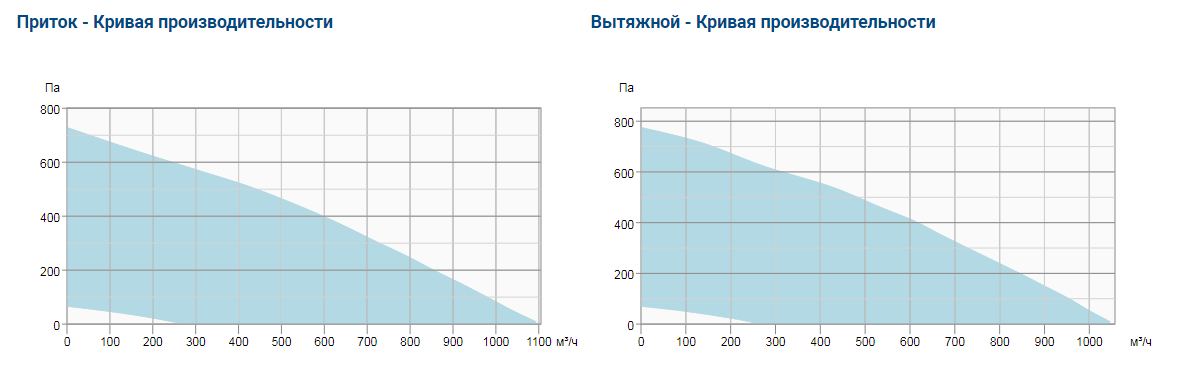

Производительность максимальная, м3/ч:
1000

SAVE VTR 700

Xарактеристики  PDF  SAVE VTR 700 L

Xарактеристики  PDF  SAVE VTR 700 R

Номер позиции: 88701

• Высокоэффективный роторный теплообменник с регулируемой скоростью вращения
• Функция переноса влаги с автоматической функцией защиты от обмерзания
• Энергоэффективные радиальные вентиляторы, с современной EC-технологией, обеспечивают низкие показатели SFP и низкий уровень шума
• Система управления SAVE Touch с емкостным цветным сенсорным дисплеем для удобства использования и ввода в эксплуатацию
• Соединительный короб на корпусе для легкого ввода в эксплуатацию
• Управление по потребности по уровню влажности воздуха (встроенный датчик влажности)
• Низкий уровень шума
• Поддержка протокола Modbus через порт RS485
• Модуль управление через Internet и Systemair cloud (IAM) доступен опционально

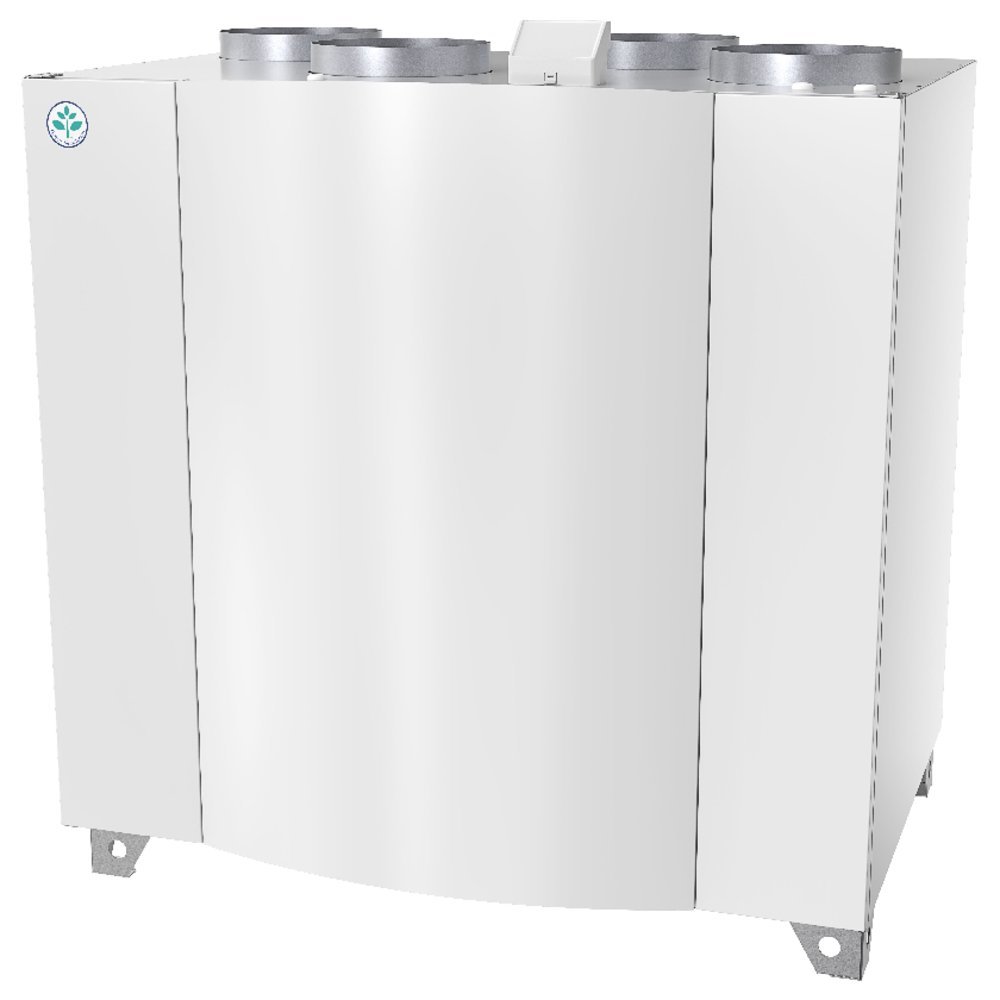

Приточно-вытяжная вентиляционная установка с рекуперацией тепла для жилых помещений с вентилируемой площадью до 550 м2. Лево- и правосторонние модели.

SAVE VTR 700 – готовое решение: тепло-звуко изолированный корпус из сэндвич-панелей; встроенная и запрограммированная система автоматики; энергоэффективный роторный теплообменник с регулируемой скоростью вращения для защиты от обмерзания и с функцией переноса влаги обратно в приточный воздух; фильтры. Энергоэффективные вентиляторы с EC-двигателями потребляют на 50% электроэнергии меньше по сравнению с традиционными двигателями переменного тока. Современные технологии обеспечивают низкие значения SFP (Specific Fan Power). Встроенный в вытяжном канале датчик влажности может использоваться для управления по потребности.

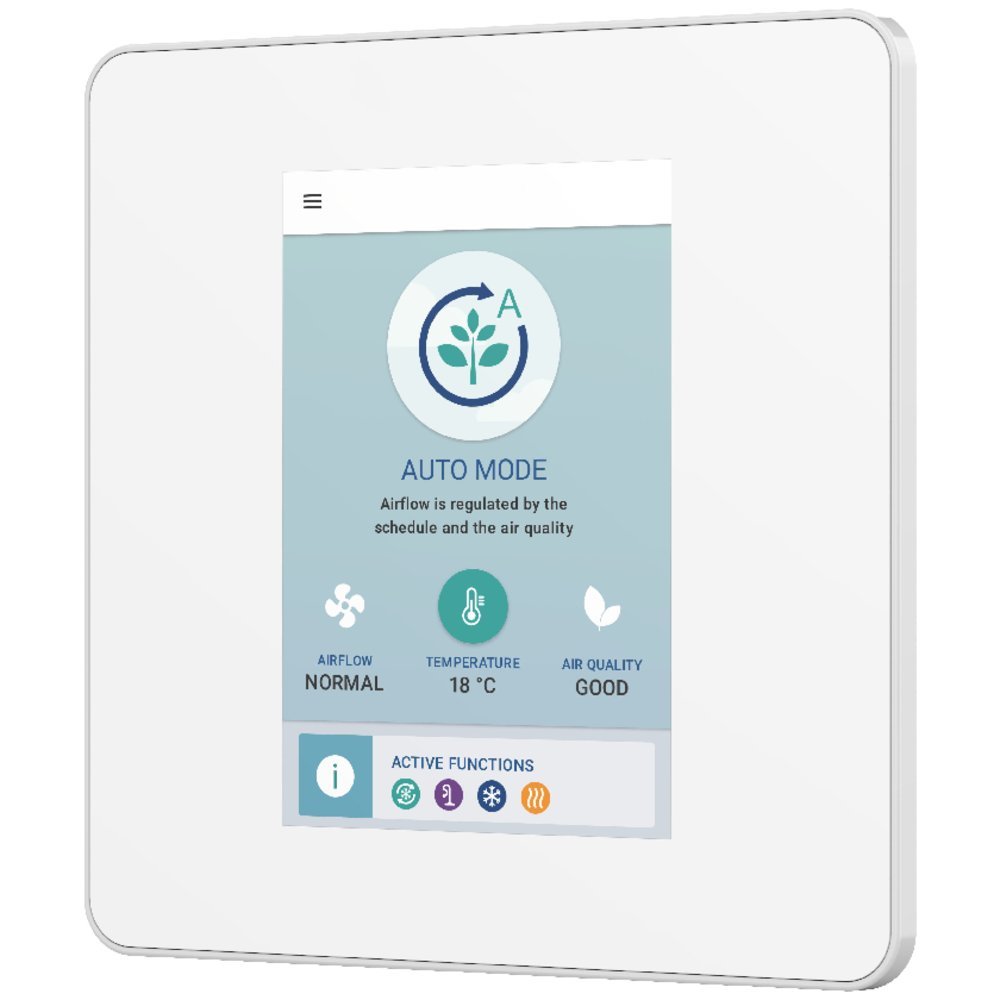

Все настройки и функции доступны на панели управления SAVE Touch. Выносная панель управления в черном корпусе поставляется в комплекте с установкой.Панель представляет собой цветной сенсорный дисплей с удобным интерфейсом. Доступна опция подключения одной или нескольких внешних панелей управления. Также панель управления имеет отдельный пользовательский уровень для авторизованных монтажников и обслуживающих специалистов.

На главном экране панели управления отображается информация о расходе воздуха, температуре, качестве воздуха и активных функциях. Можно выбрать ручной и автоматический режим управления или выбрать предпочтительные параметры из предварительно настроенных пользовательских режимов.

Автоматический режим SAVE Touch имеет множество функций, которые регулируют поток воздуха по уровню СО2, присутствию, влажности, недельного расписания и т. д. Функция управления по потребности обеспечивает эффективную и экономичную работу и наилучшее качество воздуха. Аварийные символы будут указывать на возможные неисправности и выдавать прямые предупреждения, если что-либо необходимо исправить. Встраиваемый догреватель (водяной или электрический (1670 Вт) доступен опционально.

Установка поставляется с панельными фильтрами низкого давления M5/ePM10 50% для приточного и вытяжного воздуха. Панельныйфильтр F7/ePM1 60% для приточного воздуха доступен опционально.

Технические характеристики
Изделие
Напряжение (номинальное) 230 В
Частота 50 Гц
Количество фаз 1~
Расход воздуха 700 д
Рекомендуемый предохранитель 13 A
Класс защиты IP24
Теплоутилизатор
Тип двигателя роторного теплоутилизатора Переменная скорость
Тип теплообменника Вращение
Нагреватель
Вариант обогрева Отсутствует
Приточный воздух
Входная мощность, приточный вентилятор 168 Вт
Вытяжной воздух
Входная мощность, вытяжной вентилятор 168 Вт
Фильтр
Класс фильтра, приточный воздух ePM10 50%
Класс фильтра, вытяжной воздух ePM10 50%
Цвет корпуса
Цвет корпуса, RAL RAL 9010
Размеры и вес
Вес 188 кг
Используется для
Установка Вертикальный
Сторона притока Слева/Справа
ErP
Класс энергоэффективности, базовый агрегат A
Класс энергоэффективности, локальные требования A+
Соответствие ErP ErP 2016; ErP 2018

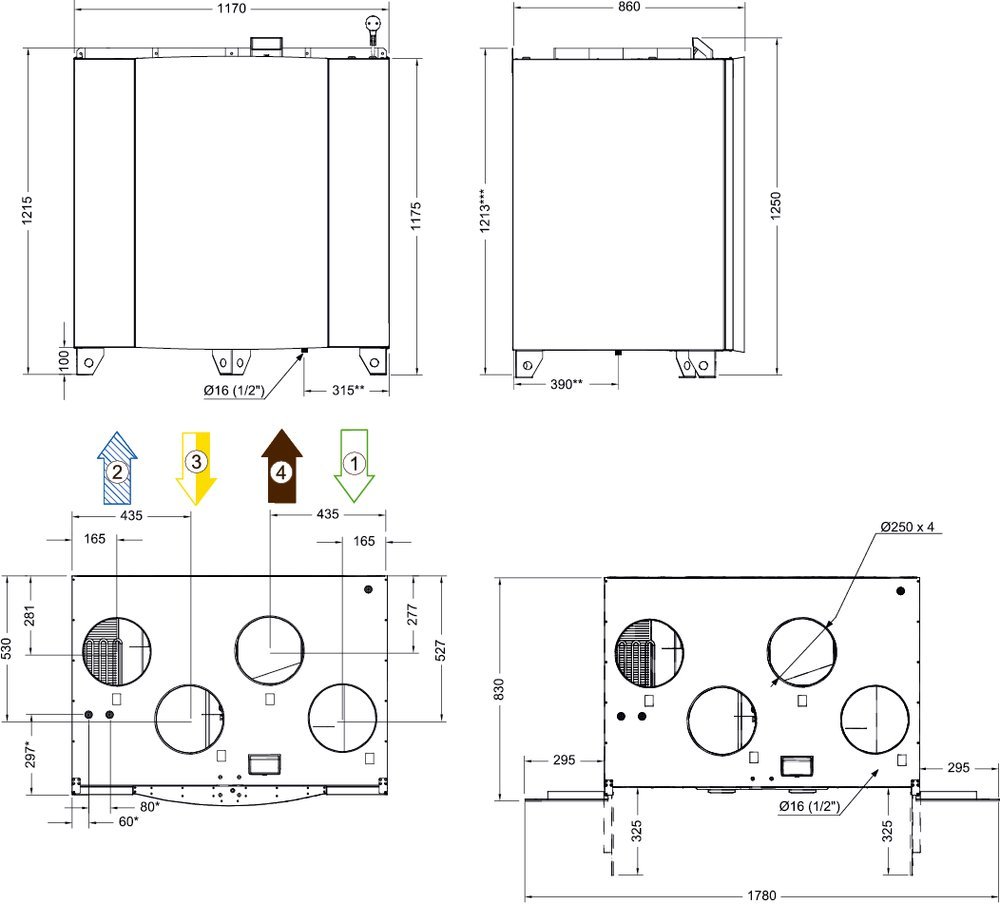

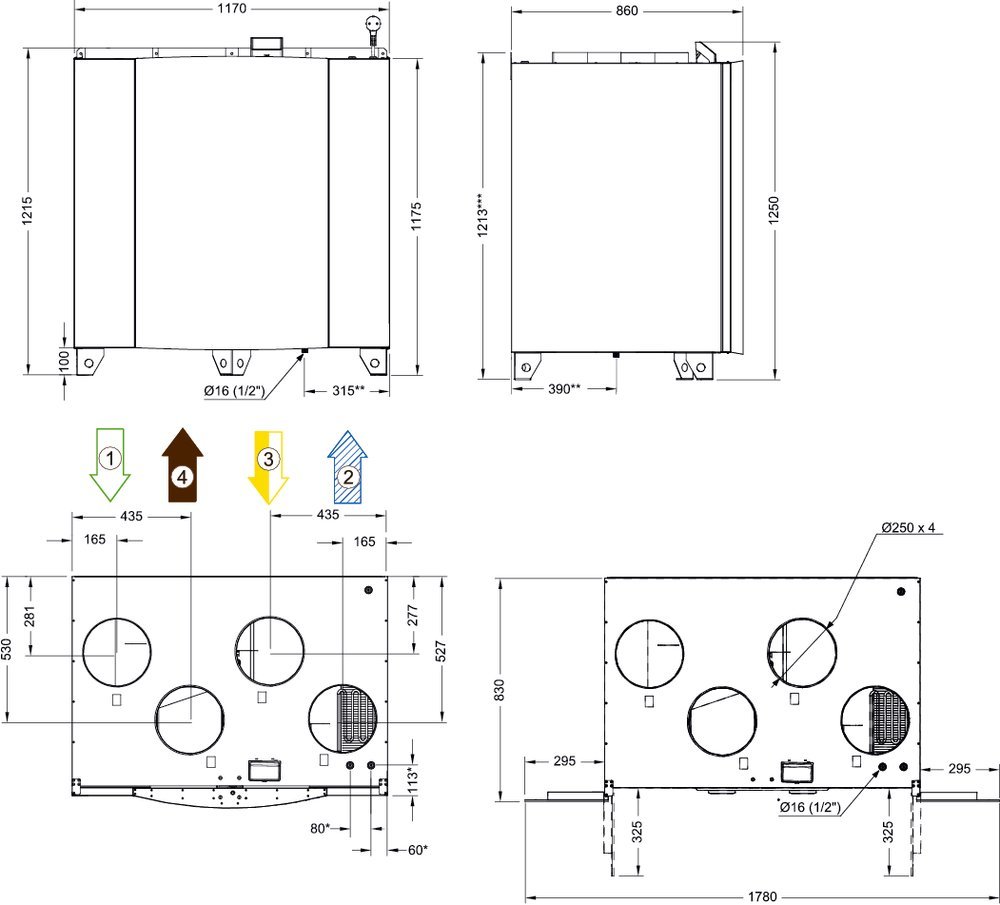

SAVE VTR 700 L         левая                                                                                                                                                   SAVE VTR 700 R   правая

vtr700dimensionsleft_madam     vtr700dimensionsright_madam

1 Наружный воздух

2

Приточный воздух

3

Вытяжной воздух

4

Выбросной воздух

* Water coil

** Drainage

*** Height with mounting bracket





VTR700

Номер позиции: 5385CB 250-3,0 230V/1 Duct heater354,00 EUR

CB Preheater Kit 1 phaseНомер позиции: 142852CB Preheater Kit 1 phase75,00 EUR

CE/CD-diverting plug 4pinНомер позиции: 37367CE/CD-diverting plug 4pin7,00 EUR

CEC Cable w/plug 12mНомер позиции: 24782CEC Cable w/plug 12m70,00 EUR

CEC Cable w/plug 15mНомер позиции: 306594CEC Cable w/plug 15m57,00 EUR

CEC Cable w/plug 6mНомер позиции: 24783CEC Cable w/plug 6m40,00 EUR

Connectduct Ø 250/1,0 M/FНомер позиции: 2561Connectduct Ø 250/1,0 M/F127,00 EUR

CVVX 250 Combi grille whiteНомер позиции: 146260CVVX 250 Combi grille white283,00 EUR

CVVX 250 Combi grille, blackНомер позиции: 8498CVVX 250 Combi grille, black285,00 EUR

CWK 250-3-2,5 Duct cooler,circНомер позиции: 30024CWK 250-3-2,5 Duct cooler,circ917,00 EUR

Duct sensor -30-70CНомер позиции: 211524Duct sensor -30-70C18,00 EUR

El. Reheater VTR 700 L 1,67kWНомер позиции: 138100El. Reheater VTR 700 L 1,67kW142,00 EUR

FK 250 Fast clampНомер позиции: 1612FK 250 Fast clamp12,00 EUR

Internet access module (IAM)Номер позиции: 211243Internet access module (IAM)265,00 EUR

LDC 250-900 SilencerНомер позиции: 5196LDC 250-900 Silencer149,00 EUR

PF VTC/VTR 700 F7/ePM1 60% SupНомер позиции: 207472PF VTC/VTR 700 F7/ePM1 60% Sup150,00 EUR

PF VTC/VTR700 M5/ePM10 50% S/EНомер позиции: 207471PF VTC/VTR700 M5/ePM10 50% S/E140,00 EUR

PF VTR/VTC 700 OPT kitНомер позиции: 145924PF VTR/VTC 700 OPT kit260,00 EUR

PF VTR/VTC 700 STD kitНомер позиции: 145849PF VTR/VTC 700 STD kit250,00 EUR

Presence detector/IR24-PНомер позиции: 6995Presence detector/IR24-P131,00 EUR

PSS48 Transformer 24VНомер позиции: 204385PSS48 Transformer 24V125,00 EUR

Push button, impulseНомер позиции: 9693Push button, impulse51,00 EUR

RMKНомер позиции: 153549RMK95,00 EUR

RMK-TНомер позиции: 153548RMK-T150,00 EUR

Room sensor 0-50CНомер позиции: 211525Room sensor 0-50C54,00 EUR

RVAZ4 24A Actuator 0-10VНомер позиции: 9862RVAZ4 24A Actuator 0-10V352,00 EUR

SAVE Touch Black SPRНомер позиции: 138078SAVE Touch Black SPR255,00 EUR

SAVE Touch Wall Mounted KitНомер позиции: 140736SAVE Touch Wall Mounted Kit140,00 EUR

SAVE Touch White SPRНомер позиции: 138077SAVE Touch White SPR255,00 EUR

Surface sensor -30-150CНомер позиции: 211523Surface sensor -30-150C19,00 EUR

Systemair-1 CO2 duct sensorНомер позиции: 14906Systemair-1 CO2 duct sensor291,00 EUR

Systemair-E CO2 RH TemperatureНомер позиции: 211522Systemair-E CO2 RH Temperature495,00 EUR

Systemair-E CO2 sensorНомер позиции: 14904Systemair-E CO2 sensor559,00 EUR

TUNE-R-250-3-M4Номер позиции: 311971TUNE-R-250-3-M4373,00 EUR

VAV/CAV conversion kitНомер позиции: 140777VAV/CAV conversion kit360,00 EUR

VBC 250-2 Water heating battНомер позиции: 5460VBC 250-2 Water heating batt477,00 EUR

VBC 250-3 Water heating battНомер позиции: 9843VBC 250-3 Water heating batt724,00 EUR

Water coil VTR 700 LНомер позиции: 138101Water coil VTR 700 L280,00 EUR

ZTR 15-1,6 valve 3-wayНомер позиции: 9673ZTR 15-1,6 valve 3-way101,00 EUR

ZTV 15-1,6 2-way valveНомер позиции: 9824ZTV 15-1,6 2-way valve91,00 EUR

Утилизатор / Тип нагревателяротор
Производительность максимальная, м3/ч1000
Имя документа Тип документа
SAVE Touch_quick_guide_20181211.pdf Страницы каталога
SAVE Modbus Variable List 20190116 (Rev. 29).pdf Инструкция
SAVE Energy label placement A003.pdf Инструкция
Control panel mounting guide (A003).pdf Инструкция
SYSTEMAIR_SAVE_VTR_700_DISASSEMBLY_EN_SE_DE_NO_FI_20181207.PDF Инструкция
VTR700_INSTALLATION_AND_SERVICE_RU_20180913.PDF Инструкция
VTR700_USER_MANUAL_RU_20180913.PDF Инструкция
211482 SAVE_VTR_700_WIRING_DIAGRAM_EN (A001).PDF Электросхема
SAVE_Commissioning_record_EN_v02_20191107.pdf Пусконаладка
Eurovent Certification Diploma 20190924.pdf Сертификат
88700_SAVE_VTR700_R.dxf Файл в формате CAD
VTR_700_Scheme_EN (A002).pdf Прочие
