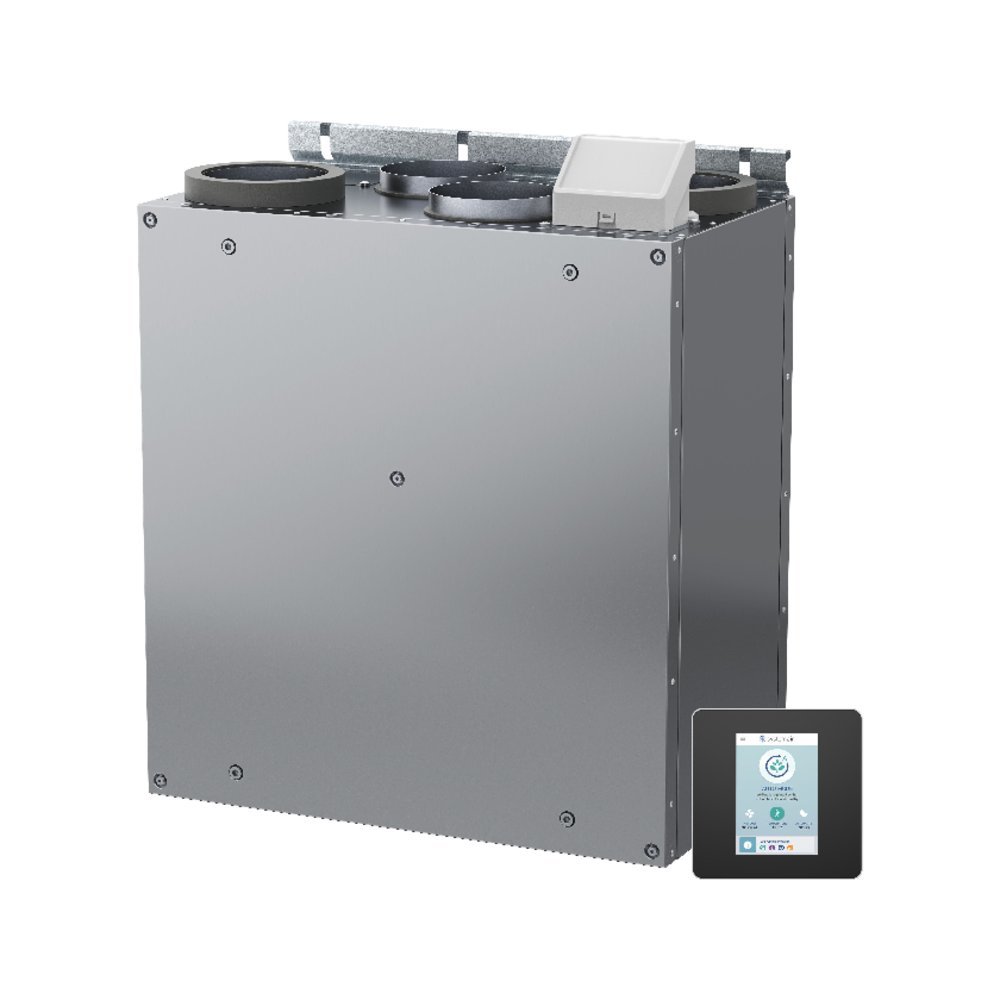

SYSTEMAIR SAVE VTR 100/B Вертикальный Роторный.
Характеристики PDF SAVE VTR 100B

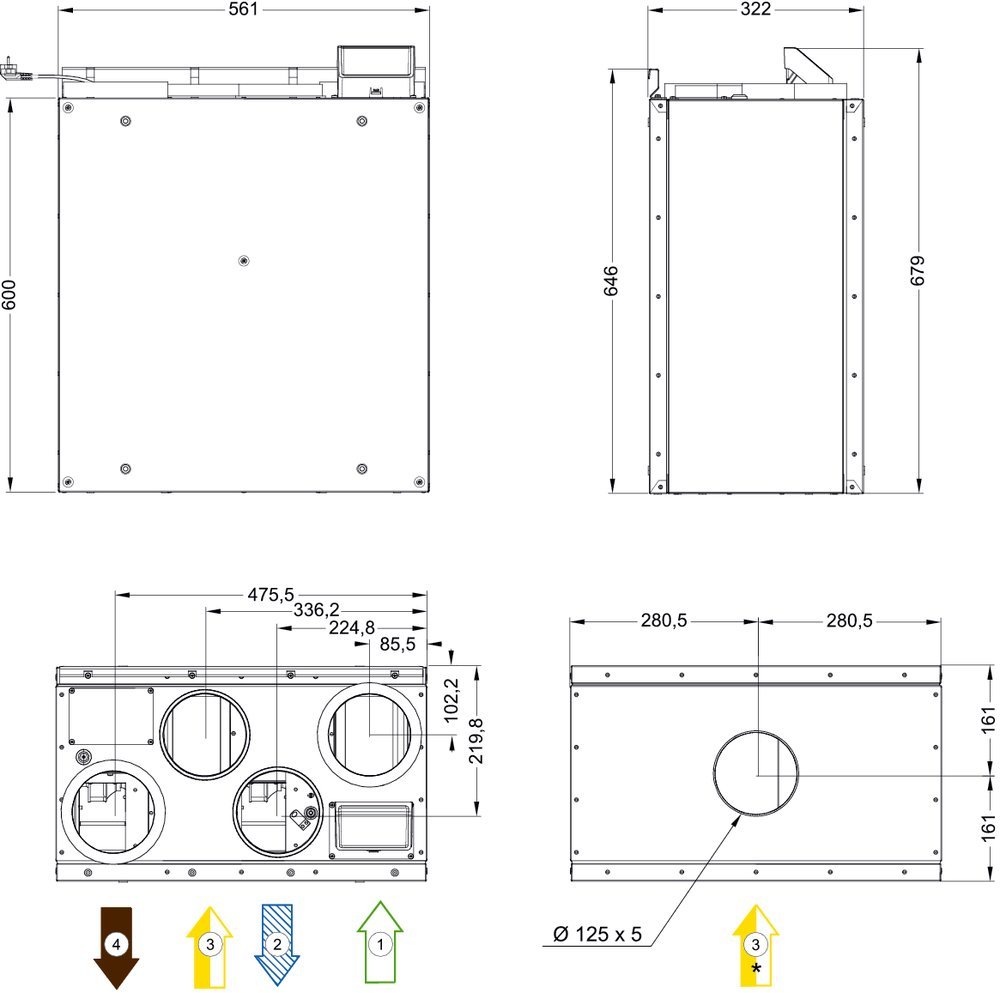

Напряжение (номинальное) | 230 | В |
Частота | 50 | Гц |
Количество фаз | 1~ | |
Расход воздуха | 100 | м3 |
Рекомендуемый предохранитель | 10А | |
Класс защиты | IP24 | |
Теплоутилизатор | ||
Тип двигателя роторного теплоутилизатора | Переменная скорость | |
Тип теплообменника | Вращение | |
Нагреватель | ||
Вариант обогрева | Отсутствует | |
Приточный воздух | ||
Входная мощность, приточный вентилятор | 35 | Вт |
Вытяжной воздух | ||
Входная мощность, вытяжной вентилятор | 35 | Вт |
Фильтр | ||
Класс фильтра, приточный воздух | ePM10 50% | |
Класс фильтра, вытяжной воздух | ePM10 50% | |
Цвет корпуса | ||
Цвет корпуса | Оцинкованная сталь | |
Размеры и вес | ||
Вес | 39 | кг |
Используется для | ||
Установка | Вертикальный | |
Сторона притока | Справа | |
ErP | ||

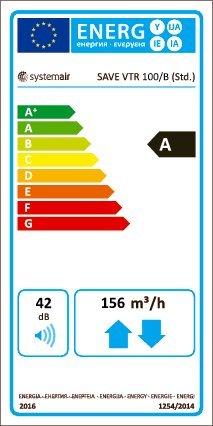

Класс энергоэффективности, базовый агрегат | A | |
Класс энергоэффективности, локальные требования | A | |
Соответствие ErP | ErP 2016; ErP 2018 |
Высокоэффективный роторный теплообменник с регулируемой скоростью вращения
Функция переноса влаги для снижения конденсации в приточном воздухе в зимний период времени
Энергоэффективные радиальные вентиляторы, с современной EC
-технологией, обеспечивают низкие показатели SFP и низкий уровень шума
Система управления SAVE Touch с емкостным цветным сенсорным дисплеем для удобства использования и ввода в эксплуатацию
Соединительный короб на корпусе для легкого ввода в эксплуатацию
Управление по потребности по уровню влажности воздуха (встроенный датчик влажности)
Поддержка протокола Modbus через порт RS485
Модуль управление через Internet и Systemair cloud (IAM) доступен опционально
SAVE VTR 100/B - приточно-вытяжной агрегат с рекуперацией тепла для вентиляции небольших домов и апартаментов площадью до 100м².
SAVE VTR 100/B предназначен для вертикального и горизонтального монтажа. Может быть установлен в кухонный шкаф или между ними, а затем закрывается мебельной панелью.
Канал от кухонной вытяжки может быть подключен к отдельному байпасу на блоке, поэтому воздух из кухонной вытяжки направляется прямо к вытяжному вентилятору, а не через теплообменник в агрегате.
Systemair предлагает несколько кухонных зонтов для прямого подключения к SAVE VTR 100/B и удобного подключения к соединительной коробке. Устройство имеет функцию «Вытяжка», которая может быть активирована через кухонный зонт.
Корпус SAVE VTR 100/B изготовлен из сэндвич-панелей и оснащен системой управления. Агрегат оснащен высоко-эффективным роторным теплообменником с переменной скоростью вращения, и функцией передачи влаги, которая регулирует скорость вращения ротора в зависимости от температуры и передачу влаги обратно в приточный воздух.
Энергоэффективные вентиляторы с ЕС-двигателями, а также фильтры низкого давления снижают потребление энергии и обеспечивают низкие показатели SFP (удельную мощность вентилятора) и низкий уровень шума. Встроенный датчик влажности в вытяжном канале может использоваться для управления по потребности.
Все настройки и функции доступны с панели управления, которая подключается к верхней части устройства через соединительный короб и может быть расположена на стена или на корпусе. Панель входит в стандартную комплектацию и представляет собой цветной сенсорный экран в черном корпусе с удобным интерфейсом. Доступна возможность подключения одной или нескольких внешних панелей управления. Также панель управления имеет отдельный уровень пользователя для авторизованных монтажников и обслуживающего персонала.
На главном экране панели управления отображается: расход воздуха, температура, качество воздуха и активные функции. Вы можете выбрать между режимами ВРУЧНУЮ и АВТО или выберите предпочтительные настройки из предварительно настроенных пользовательских режимов.
В SAVE Touch в режиме AUTO доступно множество функций, которые регулируют поток воздуха в зависимости от уровня CO2, показания датчиков присутствия, влажности, графика и т.д.
Управления по потребности обеспечивает эффективную и экономичную работу для обеспечения наилучшего качества воздуха в помещении. Аварийные сигналы будут указывать на возможные неисправности и будут выдавать прямые оповещения, если что-то нужно исправить.
Устройство снабжено соединительным коробом с предварительно смонтированными входами и выходами для простой установки и настройки внешних датчиков, а также внешнего нагревателя/охладителя.
Агрегат поставляется с панельными фильтрами низкого давления:
Фильтр приточного воздуха ePM10 50% Фильтр вытяжного воздуха ePM10 50% Панельный фильтр низкого давления F7/ePM1 60% доступен в качестве аксессуара для фильтрации приточного воздуха.
Также доступны комплекты карманных фильтров (поставка + вытяжка) в качестве аксессуаров:
М5 / Грубый 70% + М5 / Грубый 70%
F7 / ePM1 60% + M5 / Грубый 70%
Примечание: постоянная вентиляция через вытяжку отсутствует.
Номер позиции: 77265392-10/B Slimline Int.600White862,00 €
Номер позиции: 212145BF VTR 100 F7/ePM1 60% Sup45,00 €
Номер позиции: 212146BF VTR 100 M5/Coarse 70% S/E43,00 €
Номер позиции: 153717BF VTR 100 OPT kit 192,00 €
Номер позиции: 153718BF VTR 100 OPT kit 294,00 €
Номер позиции: 5289CB 125-0,6 230V/1 Duct heater195,00 €
Номер позиции: 142852CB Preheater Kit 1 phase75,00 €
Номер позиции: 37367CE/CD-diverting plug 4pin7,00 €
Номер позиции: 24782CEC Cable w/plug 12m70,00 €
Номер позиции: 24783CEC Cable w/plug 6m40,00 €
Номер позиции: 155980Ceiling mounting kit VTR 100/B65,00 €
Номер позиции: 2556Connectduct Ø 125/1,0 M/F75,00 €
Номер позиции: 26421CVVX 125 Combi grille, black165,00 €
Номер позиции: 26422CVVX 125 Combi grille, white165,00 €
Номер позиции: 30021CWK 125-3-2,5 Duct cooler,circ566,00 €
Номер позиции: 153760Duct Cover White VTR 100/B215,00 €
Номер позиции: 211524Duct sensor -30-70C19,00 €
Номер позиции: 154100El. Re-heater VTR 100/B 250W135,00 €
Номер позиции: 1608FK 125 Fast clamp10,00 €
Номер позиции: 211243Internet access module (IAM)265,00 €
Номер позиции: 5190LDC 125-600 Silencer65,00 €
Номер позиции: 5191LDC 125-900 Silencer88,00 €
Номер позиции: 212147PF VTR 100 F7/ePM1 60% Sup40,00 €
Номер позиции: 212148PF VTR 100 M5/ePM10 50% S/E40,00 €
Номер позиции: 153716PF VTR 100 OPT kit86,00 €
Номер позиции: 153715PF VTR 100 STD kit86,00 €
Номер позиции: 6995Presence detector/IR24-P131,00 €
Номер позиции: 9693Push button, impulse51,00 €
Номер позиции: 153549RMK95,00 €
Номер позиции: 153548RMK-T150,00 €
Номер позиции: 211525Room sensor 0-50C54,00 €
Номер позиции: 9862RVAZ4 24A Actuator 0-10V327,00 €
Номер позиции: 138078SAVE Touch Black SPR268,00 €
Номер позиции: 140736SAVE Touch Wall Mounted Kit140,00 €
Номер позиции: 138077SAVE Touch White SPR268,00 €
Номер позиции: 211523Surface sensor -30-150C19,00 €
Номер позиции: 14906Systemair-1 CO2 duct sensor271,00 €
Номер позиции: 211522Systemair-E CO2 RH Temperature495,00 €
Номер позиции: 14904Systemair-E CO2 sensor520,00 €
Номер позиции: 311968TUNE-R-125-3-M4352,00 €
Номер позиции: 140777VAV/CAV conversion kit360,00 €
Номер позиции: 5457VBC 125-2 Water heating batt303,00 €
Номер позиции: 9839VBC 125-3 Water heating batt449,00 €
Номер позиции: 9670ZTR 15-0,4 valve 3-way101,00 €
Номер позиции: 6573ZTR 15-0,6 valve 3-way101,00 €
Номер позиции: 9829ZTV 15-0,4 2-way valve91,00 €
Номер позиции: 6571ZTV 15-0,6 2-way valve91,00 €

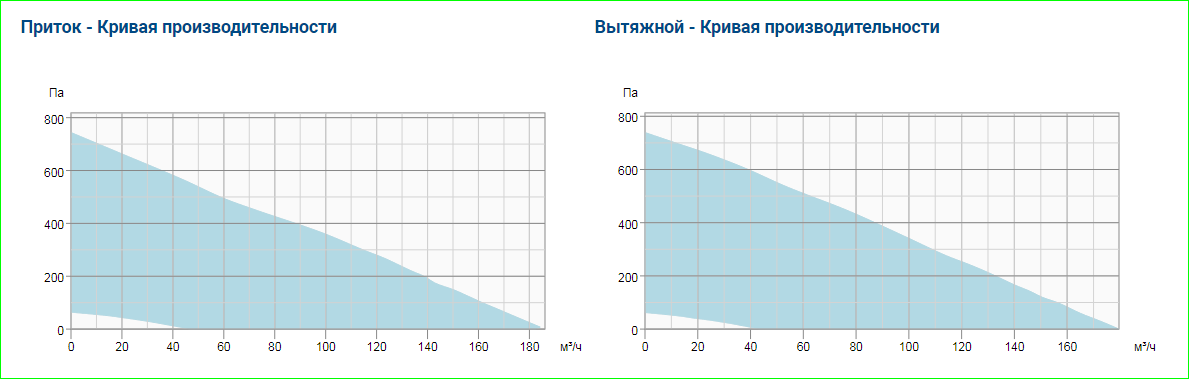

Производительность максимальная, м3/ч | 150 |
---|
