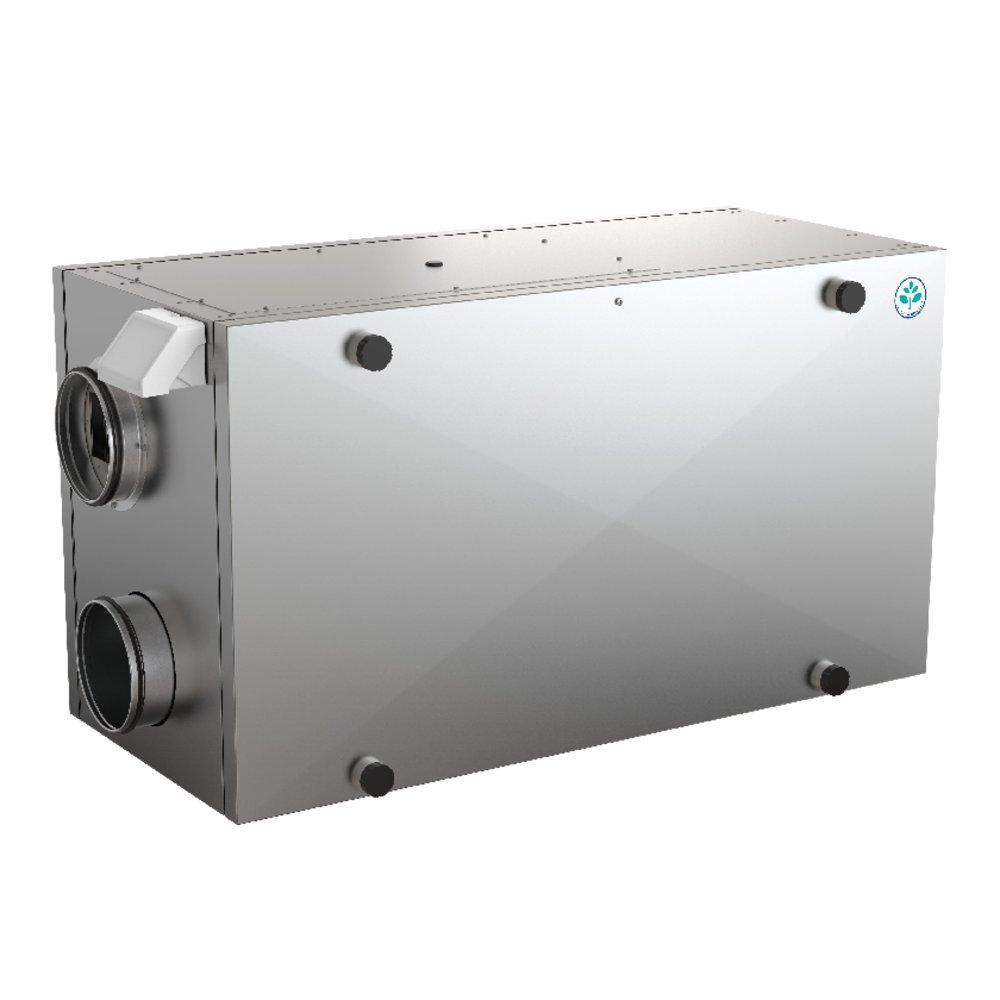

Скачать PDF характеристики SAVE VSR 300
Номер позиции: 88350
• Высокоэффективный роторный теплообменник с регулируемой скоростью вращения
• Функция переноса влаги с автоматической функцией защиты от обмерзания
• Энергоэффективные радиальные вентиляторы, с современной EC-технологией, обеспечивают низкие показатели SFP и низкий уровень шума
• Система управления SAVE Touch с емкостным цветным сенсорным дисплеем для удобства использования и ввода в эксплуатацию
• Соединительный короб на корпусе для легкого ввода в эксплуатацию
• Управление по потребности по уровню влажности воздуха (встроенный датчик влажности)
• Поддержка протокола Modbus через порт RS 485
• Модуль управление через Internet и Systemair cloud (IAM) доступен опционально
• Инспекционные панели с обеих сторон
• Приточно-вытяжная установка с рекуперацией тепла для вентиляции помещений площадью до 240 м2.
SAVE VSR 300– готовое решение: тепло-звуко изолированный корпус из сэндвич-панелей; встроенная и запрограммированная система автоматики; энергоэффективный роторный теплообменник с регулируемой скоростью вращения для защиты от обмерзания и с функцией переноса влаги обратно в приточный воздух; электрический догреватель; фильтры. Энергоэффективные вентиляторы с EC-двигателями потребляют на 50% электроэнергии меньше по сравнению с традиционными двигателями переменного тока. Современные технологии обеспечивают низкие значения SFP (Specific Fan Power). Встроенный в вытяжном канале датчик влажности может использоваться для управления по потребности.
Все настройки и функции доступны на выносной панели управления SAVE Touch, которая подключается через соединительный короб на внешней стороне корпуса. Панель представляет собой цветной сенсорный дисплей с удобным интерфейсом. Поставляется в стандартной комплектации с установкой, в черном цвете, с кабелем длиной 12 м. Доступна опция подключения нескольких внешних панелей управления. Также панель управления имеет отдельный пользовательский уровень для авторизованных монтажников и обслуживающих специалистов.
На главном экране панели управления отображается информация о расходе воздуха, температуре, качестве воздуха и активных функциях. Можно выбрать ручной и автоматический режим управления или выбрать предпочтительные параметры из предварительно настроенных пользовательских режимов.
Автоматический режим SAVE Touch имеет множество функций, которые могут регулировать поток воздуха по уровню СО2, присутствию, влажности, недельного расписания и т. д. Функция управления по потребности обеспечивает эффективную и экономичную работу и наилучшее качество воздуха. Аварийные символы будут указывать на возможные неисправности и выдавать прямые предупреждения, если что-либо необходимо исправить.
Установка поставляется со встроенным эл. нагревателем (догревателем).
Установка оснащена внешним соединительным коробом с предварительно подготовленными входами и выходами для простого монтажа и подключения внешних датчиков, нагревателей/охладителей.

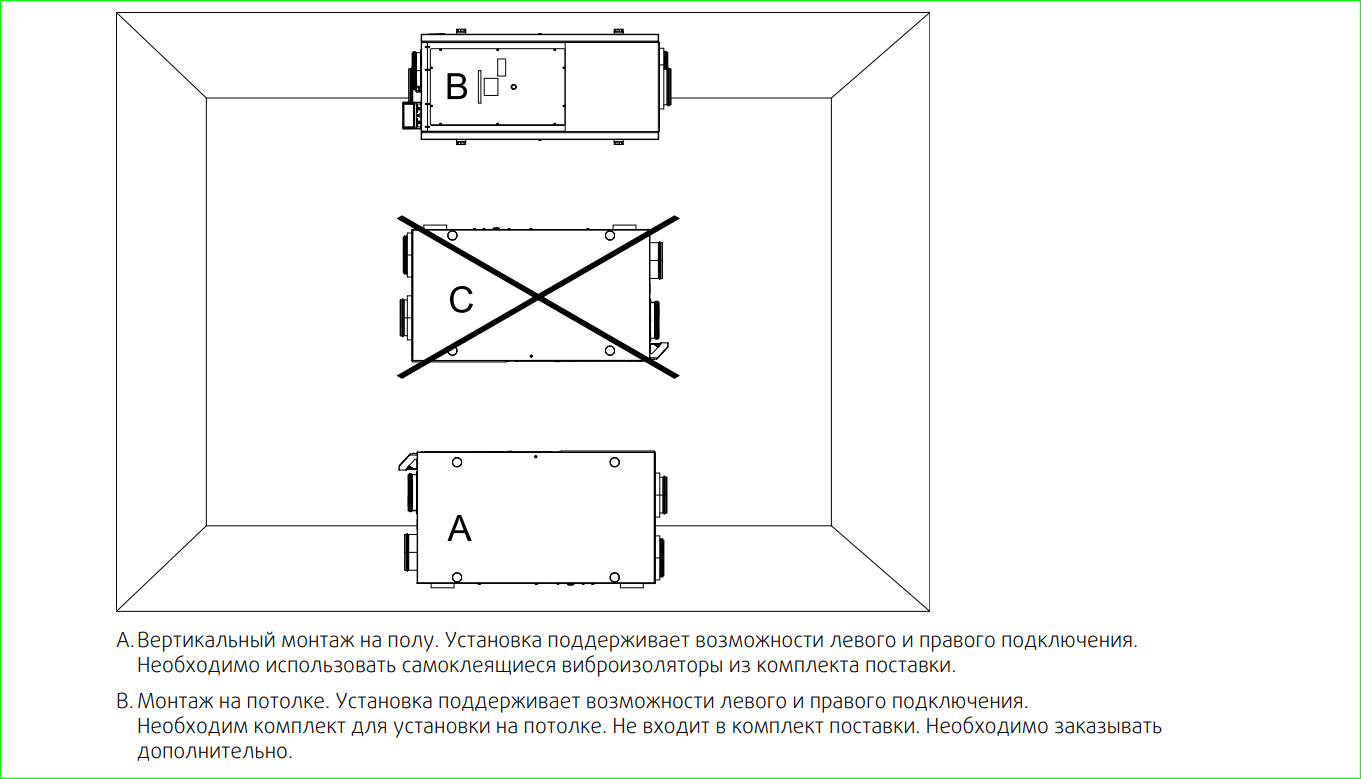

Установка может монтироваться в вертикальном положении на полу, либо в горизонтальном – под потолком. Комплект для подпотолочного монтажа доступен опционально.
Установка поставляется с мешочными фильтрами низкого давления:
Фильтр приточного воздуха F7/ePM10 80%
Фильтр вытяжного воздуха G3/Coarse 60%
Мешочный фильтр низкого давления G3/Coarse 60% для приточного воздуха доступен опционально.
Комплект фильтров (F7/ePM1 60% - M5/ePM10 50%) заказывается опционально, для активации функции Passive House.

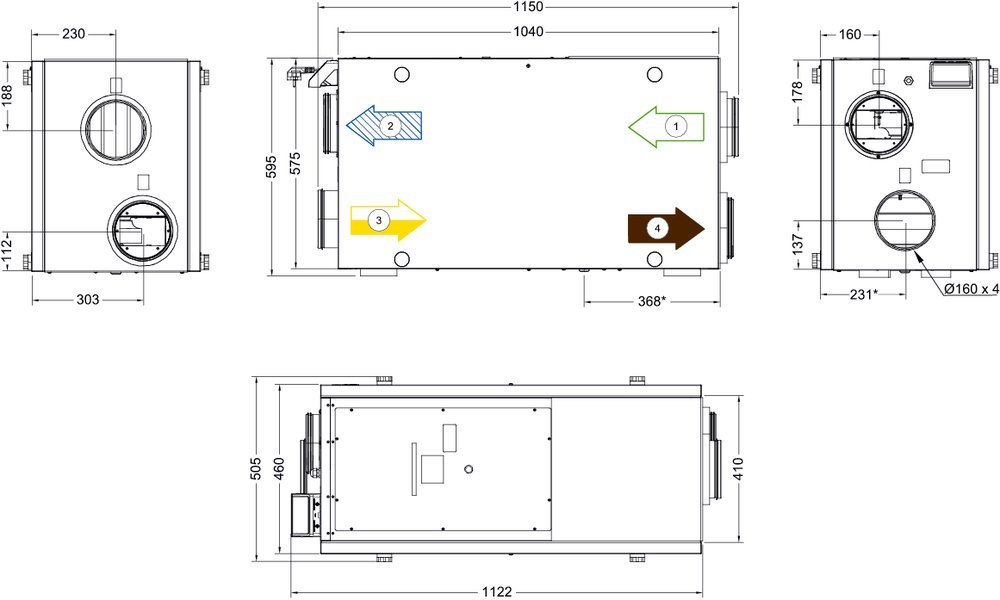

1 | Outdoor air |
2 |
Supply air |
3 |
Extract air |
4 |
Exhaust air |
Технические характеристики | ||
Изделие | ||
Напряжение (номинальное) | 230 | В |
Частота | 50 | Гц |
Количество фаз | 1~ | |
Расход воздуха | 12:00 AM | д |
Рекомендуемый предохранитель | 10:00 AM | |
Класс защиты | IP24 | |
Теплоутилизатор | ||
Тип двигателя роторного теплоутилизатора | Переменная скорость | |
Тип теплообменника | Вращение | |
Нагреватель | ||
Выходная мощность, нагрев | 1,67 | кВт |
Вариант обогрева | Электронагрев | |
Приточный воздух | ||
Входная мощность, приточный вентилятор | 83 | Вт |
Вытяжной воздух | ||
Входная мощность, вытяжной вентилятор | 83 | Вт |
Фильтр | ||
Класс фильтра, приточный воздух | ePM2.5 70% | |
Класс фильтра, вытяжной воздух | Степень очистки 50% | |
Цвет корпуса | ||
Цвет корпуса | Оцинкованная сталь | |
Размеры и вес | ||
Вес | 65 | кг |
Используется для | ||
Установка | Горизонтальный | |
Сторона притока | Слева; Справа | |
ErP | ||
Класс энергоэффективности, базовый агрегат | A | |
Класс энергоэффективности, локальные требования | A | |
Соответствие ErP | ErP 2016; ErP 2018 |
Номер позиции: 208104BF VSR 300 F7/ePM10 80% Sup47,00 EUR
Номер позиции: 212472BF VSR 300 F7/ePM2.5 70% Sup47,00 EUR
Номер позиции: 212473BF VSR 300 G3/Coarse 50% Ext35,00 EUR
Номер позиции: 208103BF VSR 300 G3/Coarse 60% Sup41,00 EUR
Номер позиции: 211585BF VSR 300 PH kit210,00 EUR
Номер позиции: 25211BF VSR 300 STD kit82,00 EUR
Номер позиции: 5291CB 160-1,2 230V/1 Duct heater236,00 EUR
Номер позиции: 142852CB Preheater Kit 1 phase75,00 EUR
Номер позиции: 24782CEC Cable w/plug 12m70,00 EUR
Номер позиции: 24783CEC Cable w/plug 6m40,00 EUR
Номер позиции: 131610Ceiling mounting kit VSR 300135,00 EUR
Номер позиции: 2558Connectduct Ø 160/1,0 M/F87,00 EUR
Номер позиции: 25394CVVX 160 Combi grille, black200,00 EUR
Номер позиции: 25396CVVX 160 Combi grille, white200,00 EUR
Номер позиции: 30022CWK 160-3-2,5 Duct cooler,circ584,00 EUR
Номер позиции: 1610FK 160 Fast clamp11,00 EUR
Номер позиции: 211243Internet access module (IAM)265,00 EUR
Номер позиции: 5192LDC 160-600 Silencer75,00 EUR
Номер позиции: 5193LDC 160-900 Silencer98,00 EUR
Номер позиции: 146077Plastic Drainage kit16,00 EUR
Номер позиции: 6995Presence detector/IR24-P131,00 EUR
Номер позиции: 204385PSS48 Transformer 24V125,00 EUR
Номер позиции: 9693Push button, impulse51,00 EUR
Номер позиции: 153549RMK95,00 EUR
Номер позиции: 153548RMK-T150,00 EUR
Номер позиции: 9862RVAZ4 24A Actuator 0-10V352,00 EUR
Номер позиции: 138078SAVE Touch Black SPR255,00 EUR
Номер позиции: 140736SAVE Touch Wall Mounted Kit140,00 EUR
Номер позиции: 138077SAVE Touch White SPR255,00 EUR
Номер позиции: 14906Systemair-1 CO2 duct sensor291,00 EUR
Номер позиции: 14904Systemair-E CO2 sensor559,00 EUR
Номер позиции: 311969TUNE-R-160-3-M4361,00 EUR
Номер позиции: 140777VAV/CAV conversion kit360,00 EUR
Номер позиции: 5458VBC 160-2 Water heating batt326,00 EUR
Номер позиции: 9840VBC 160-3 Water heating batt466,00 EUR
Номер позиции: 9670ZTR 15-0,4 valve 3-way101,00 EUR
Номер позиции: 6573ZTR 15-0,6 valve 3-way101,00 EUR
Номер позиции: 9829ZTV 15-0,4 2-way valve91,00 EUR
Номер позиции: 6571ZTV 15-0,6 2-way valve91,00 EUR

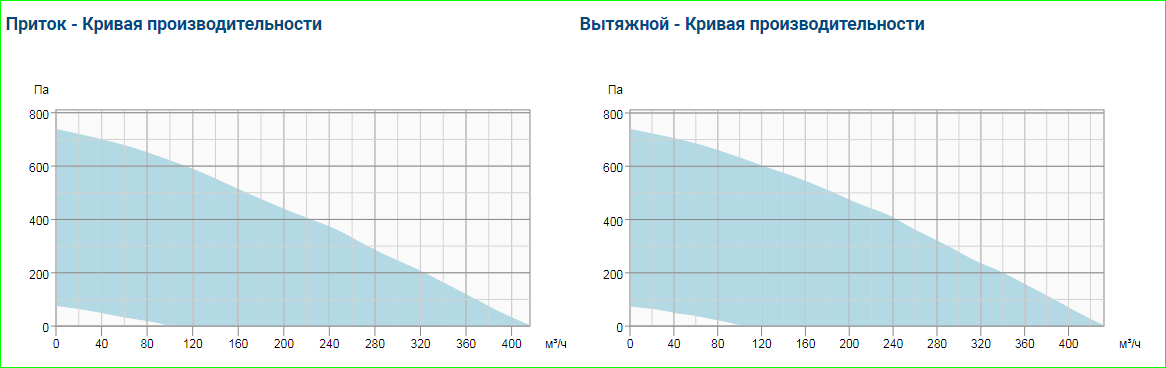

Производительность максимальная, м3/ч | 300 |
---|
Имя документа | Тип документа | |
---|---|---|
SAVE Touch_quick_guide_20181211.pdf | Страницы каталога | |
SAVE Modbus Variable List 20190116 (Rev. 29).pdf | Инструкция | |
SAVE Energy label placement A003.pdf | Инструкция | |
Control panel mounting guide (A003).pdf | Инструкция | |
VSR_300_500_INSTALLATION_AND_SERVICE_RU_20180913.PDF | Инструкция | |
VSR300_500_USER_MANUAL_RU_20180913.PDF | Инструкция | |
Systemair_SAVE_VSR_300_disassembly_EN_SE_DE_NO_FI_20181207.pdf | Инструкция | |
211460 VSR_150_300_500_WIRING_DIAGRAM_EN (A001).PDF | Электросхема | |
SAVE_Commissioning_record_EN_v02_20191107.pdf | Пусконаладка | |
Eurovent Certification Diploma 20190924.pdf | Сертификат | |
SAVE VSR 300 PASSIVE HOUSE CERTIFICATE 2019.PDF | Сертификат | |
88350_SAVE_VSR300.dxf | Файл в формате CAD | |
VSR 300_500_SCHEME_EN (A001).PDF | Прочие |
