RP-9M Промежуточные реле
RP-9M Промежуточные реле.
Назначение
Промежуточные реле RP-9M предназначены для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки пуутём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.
Отличительные особенности реле:

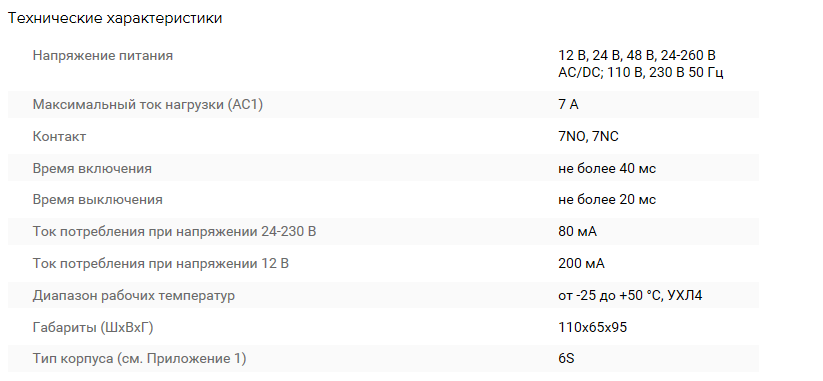

Напряжение питания - 12 В, 24 В, 48 В, 24-260 В AC/DC; 110 B, 230 В 50 Гц. Максимальный ток нагрузки (AC1) - 7 А. Контакт - 7NO, 7NC.
Назначение
Промежуточные реле RP-9M предназначены для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки пуутём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.
Принцип работы

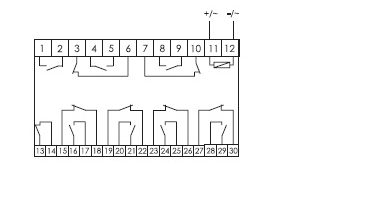

Замыкание контактов реле осуществляется подачей управляющего напряжения на контакты 11-12, при этом на лицевой панели загорается индикатор зеленого цвета.
