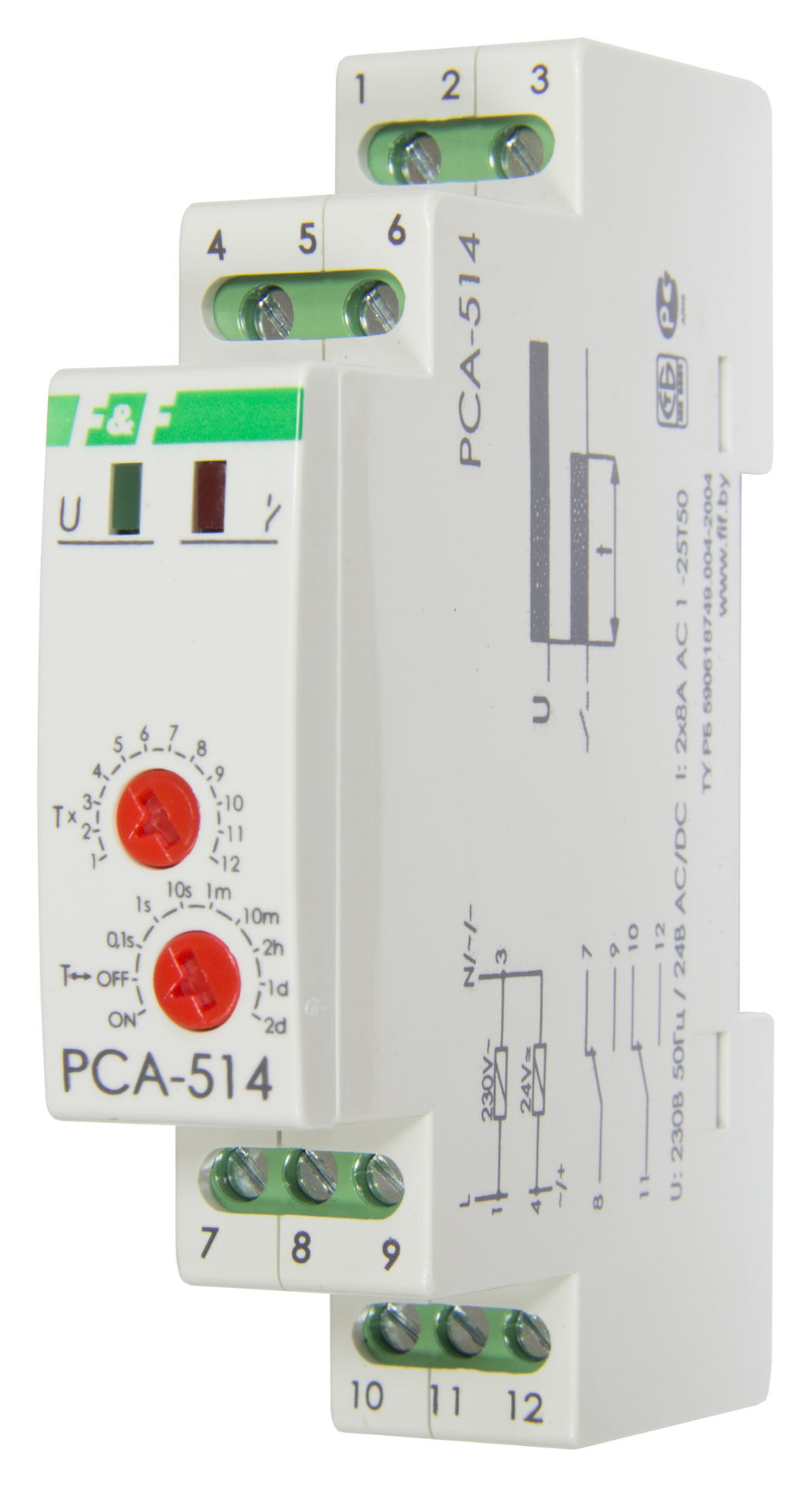

Реле времени с задержкой выключения (формирователь импульса) PCA-514

Отличительные особенности реле:

С задержкой выключения. Напряжение 230 В; 50 Гц, 24В AC/DC, Диапазон выдержки времени 0,1 сек – 24 суток, Контакт 2NO/NC, Максимальный ток 8 А. Включение на установленный отрезок времени при подаче напряжения питания.

Назначение
Реле времени программируемое РСА-514 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики.

Область применения
в вентиляционных, отопительных, осветительных, сигнализационных и т.п., на заданный отрезок времени. Нагрузка включается после подачи напряжения и отключается после отсчета заданного отрезка времени.

Принцип работыреле РСА-514:
При включении питания включается реле, замыкаются контакты 11 -12. После отсчёта установленной выдержки времени реле отключается и в таком положении остаётся до отключения питания.

ИНСТРУКЦИЯ ПАСПОРТ Реле времени с задержкой выключения (формирователь импульса) PCA-514
