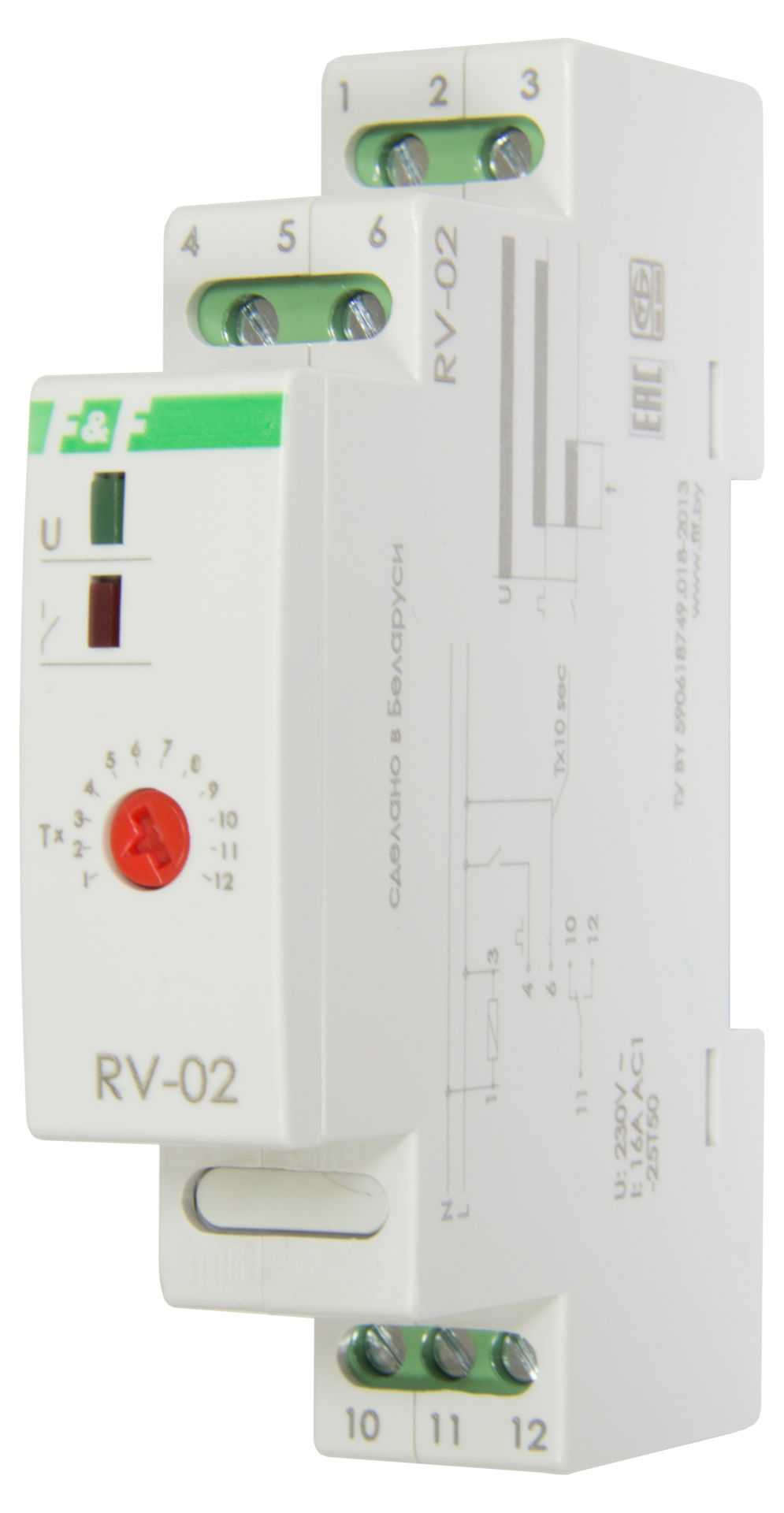

Реле времени с задержкой выключения RV-02

Отличительные особенности реле:

С задержкой выключения. Напряжение 230 В; 50 Гц Диапазон выдержки времени 1-12 сек.; 10-120 сек. Контакт 1NO/NC, Максимальный ток 16 А, Имеет вход управления. Включение на установленный отрезок времени при подаче напряжения питания.


Назначение

Реле времени RV-02 предназначено для поддержания работы устройства после размыкания управляющего контакта в течение установленного отрезка времени.

Область применения

В вентиляционных системах, санузлах и т.п., выключателем включаем освещение, после выключения освещения вентилятор включится на установленный отрезок времени.

Принцип работы
RV-02:
Установлена перемычка между клеммами 1 и 4.
После включения питания и отсчёта установленной выдержки времени реле включается, замыкаются контакты 11-12. В таком положении реле находится до отключения питания.
Запуск реле управляющим сигналом.
 При замыкании контакта S начинается отсчёт выдержки времени, по истечении которой включается исполнительное реле (замыкаются контакты 11-12). 8 таком положении реле находится до отключения питания. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова.

ИНСТРУКЦИЯ ПАСПОРТ Реле времени с задержкой выключения RV-02
