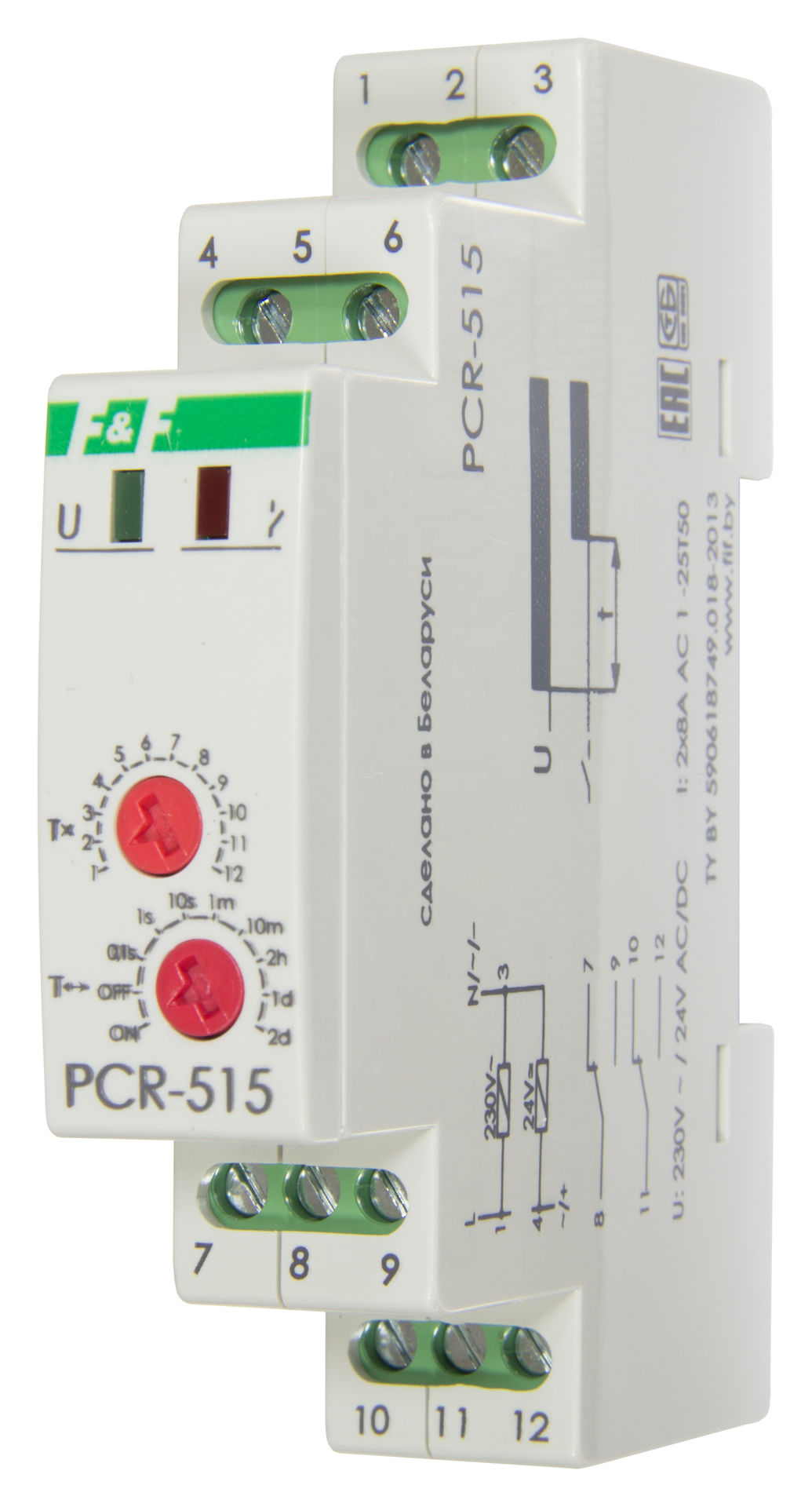

Реле времени с задержкой включения PCR-515

Отличительные особенности реле:

С задержкой включения. Напряжение 230 В;50 Гц, 24 В AC/DC, Диапазон выдержки времени 0,1 сек – 24 суток, Контакт 2NO/NC, Максимальный ток 8 А


Назначение

Микропроцессорное электронное реле времени PCR-515 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики.

Область применения

в вентиляционных, отопительных, осветительных, сигнализационных и т.п., на заданный отрезок времени.
Включение нагрузки после подачи напряжения питания и отсчета заданного времени.

Принцип работы
PCR-515:
После подачи напряжения питания и отсчёта установленной выдержки времени включается реле, замыкаются контакты 11-12. В Таком положении реле остаётся до отключения питания.
