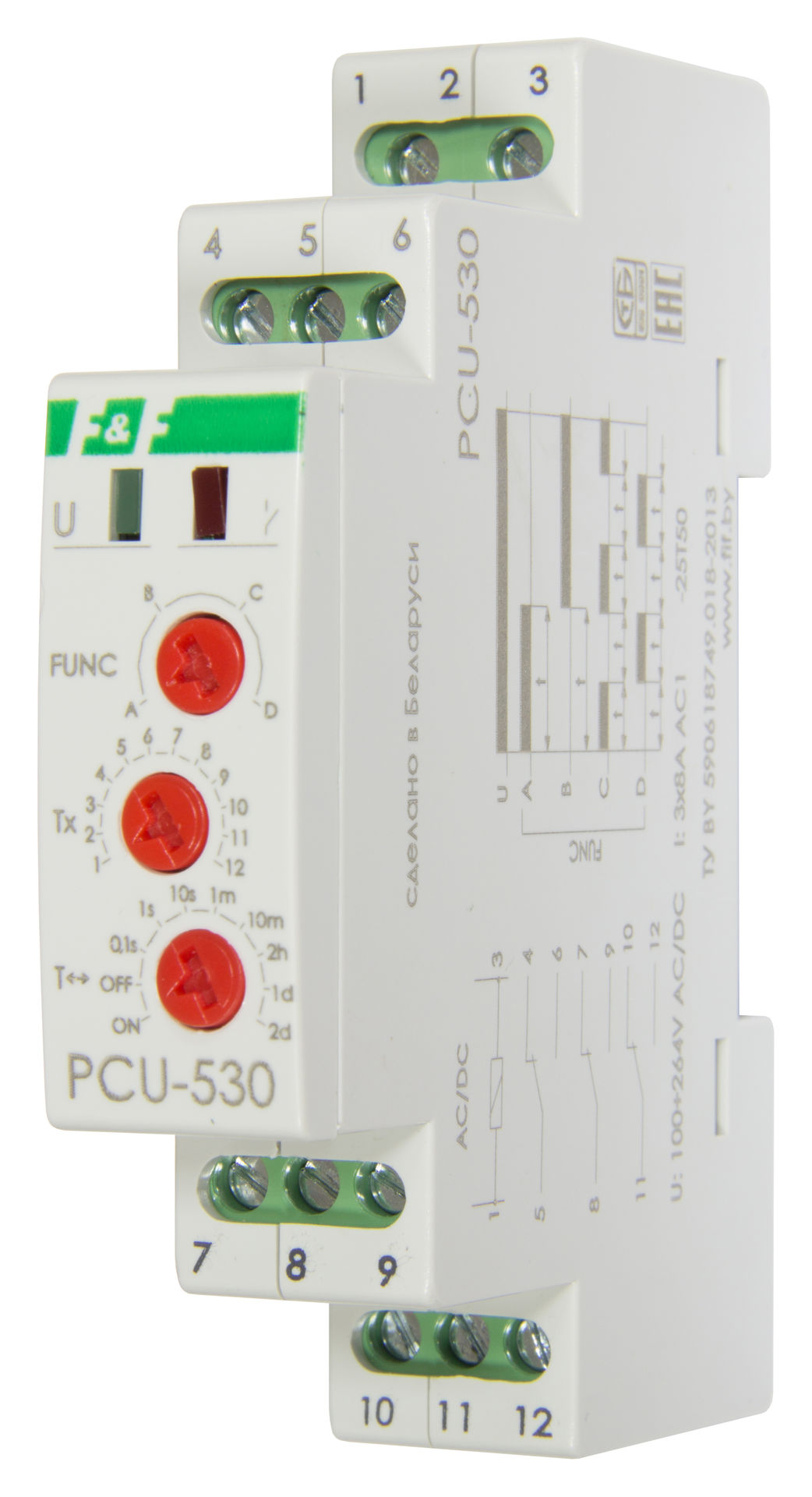

Реле времени многофункциональные PCU-530

Отличительные особенности реле:

Многофункциональное. Напряжение 100-264 AC/DC, Диапазон выдержки времени 0,1 сек. – 24 суток. Контакт 3NO/NC, Максимальный ток 3x8 А. 4 функции.

Назначение
Многофункциональное реле времени PCU-530 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных и т.п. на заданный отрезок времени.

Принцип работы:

Включение нагрузки на время t (А)
После подачи напряжения питания контакты исполнительного реле переключаются в положения 5-6, 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения  4-5, 7-8, 10-11.

Задержка включения (В)
После подачи напряжения питания контакты исполнительного реле переключаются в положения 5-6, 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения  4-5, 7-8, 10-11 и в таком положении остаются до отключения питания.

Циклическая работа с задержкой выключения (С)
После подачи напряжения питания контакты исполнительного реле переключаются в положения 5-6, 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения  4-5, 7-8, 10-11 на время t, после чего циклы повторяются до отключения питания.

Циклическая работа с задержкой включения (D)
Работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С.

ИНСТРУКЦИЯ ПАСПОРТ Многофункциональное реле времени PCU-530
