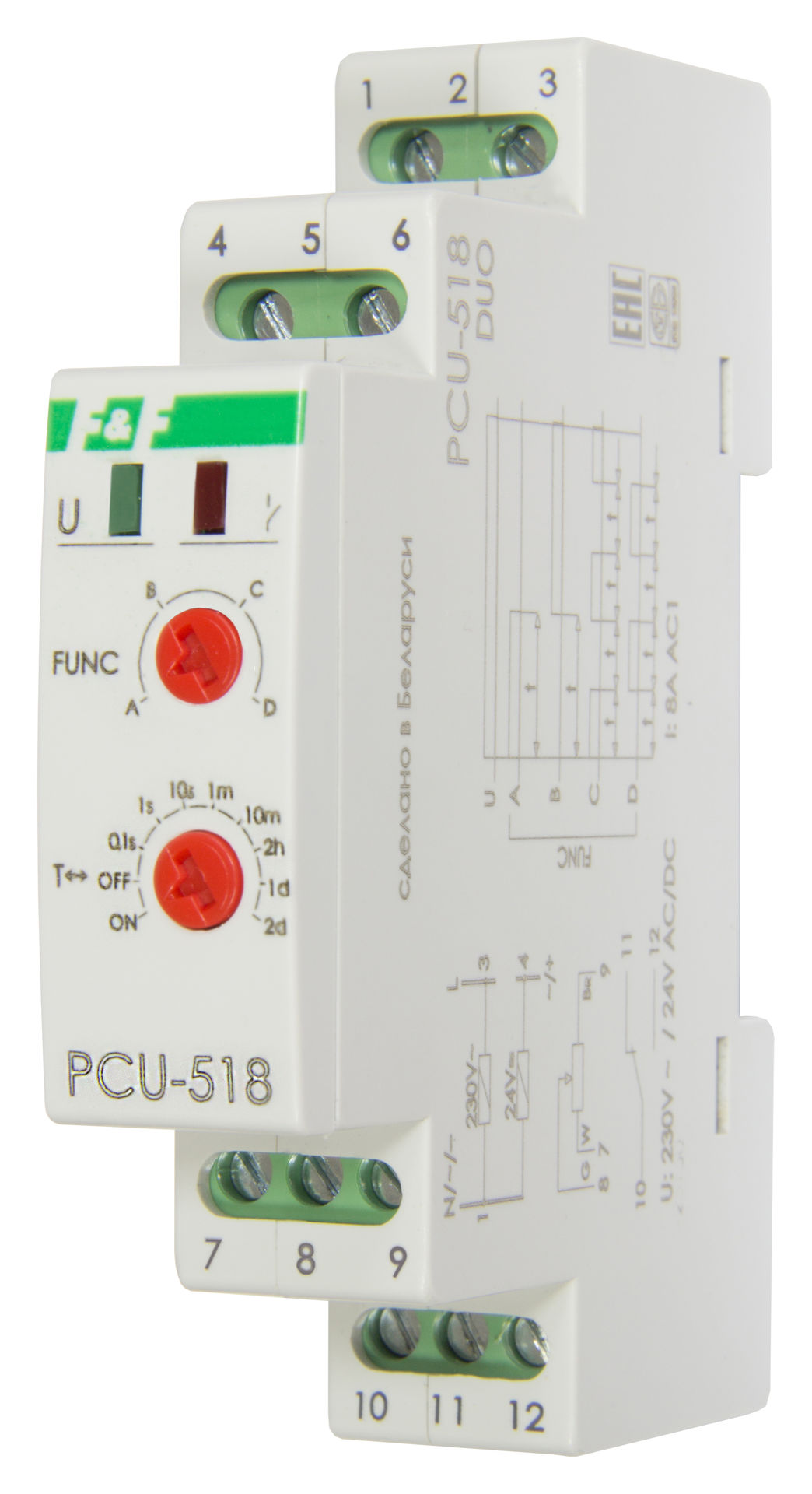

Реле времени многофункциональные PCU-518

Отличительные особенности реле:

Многофункциональное. Напряжение 230 В; 50 Гц, 24 В АС/DC. Диапазон выдержки времени 0,1 сек. – 24 суток, Контакт 1NO/NC, Максимальный ток 8 А, 4 функции. С выносным потенциометром точной установки времени.

Назначение
Реле времени PCU-518 служит для временного управления систем промышленной и бытовой автоматики (например: вентиляции, отопления, освещения, сигнализации и т.д.).

Принцип работы:
Включение нагрузки на время t (А)
После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11.
Задержка включения (В)
После подачи напряжения питания контакты исполнительного реле остаются в положениях 7-8 и 10-11 и начинается отсчёт времени работы t, по истечении которого контакты переключаются в положения 8-9 и 11-12 и в таком положении остаются до отключения питания.
Циклическая работа с задержкой выключения (С)
После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11 на время t, после чего циклы повторяются до отключения питания.
Циклическая работа с задержкой включения (D)
Работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С.

ПАСПОРТ ИНСТРУКЦИЯ Реле времени многофункциональные PCU-518
