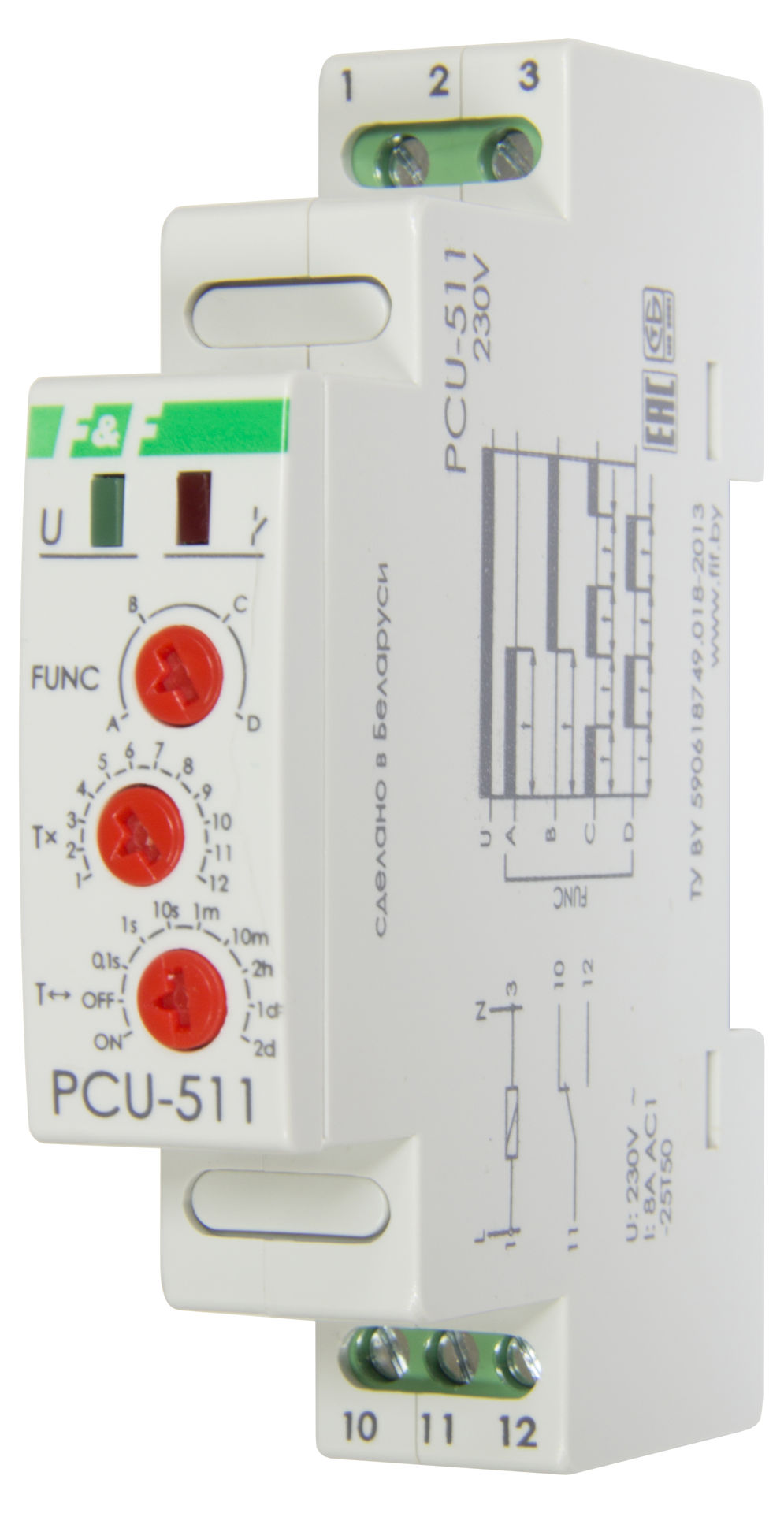

Реле времени многофункциональные PCU-511

Отличительные особенности реле:

Многофункциональное. Напряжение 230 В; 50 Гц, Диапазон выдержки времени 0,1 сек – 24 суток, Контакт 1NO/NC, Максимальный ток 8 А. 4 функции.

Назначение
Реле времени программируемое PCU-511 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных и т.п. на заданный отрезок времени.

Принцип работы:
Включение нагрузки на время t (А)
После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11.
Задержка включения (В)
После подачи напряжения питания контакты исполнительного реле остаются в положениях 7-8 и 10-11 и начинается отсчёт времени работы t, по истечении которого контакты переключаются в положения 8-9 и 11-12 и в таком положении остаются до отключения питания.
Циклическая работа с задержкой выключения (С)
После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11 на время t, после чего циклы повторяются до отключения питания.
​Циклическая работа с задержкой включения (D)
Работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С.
