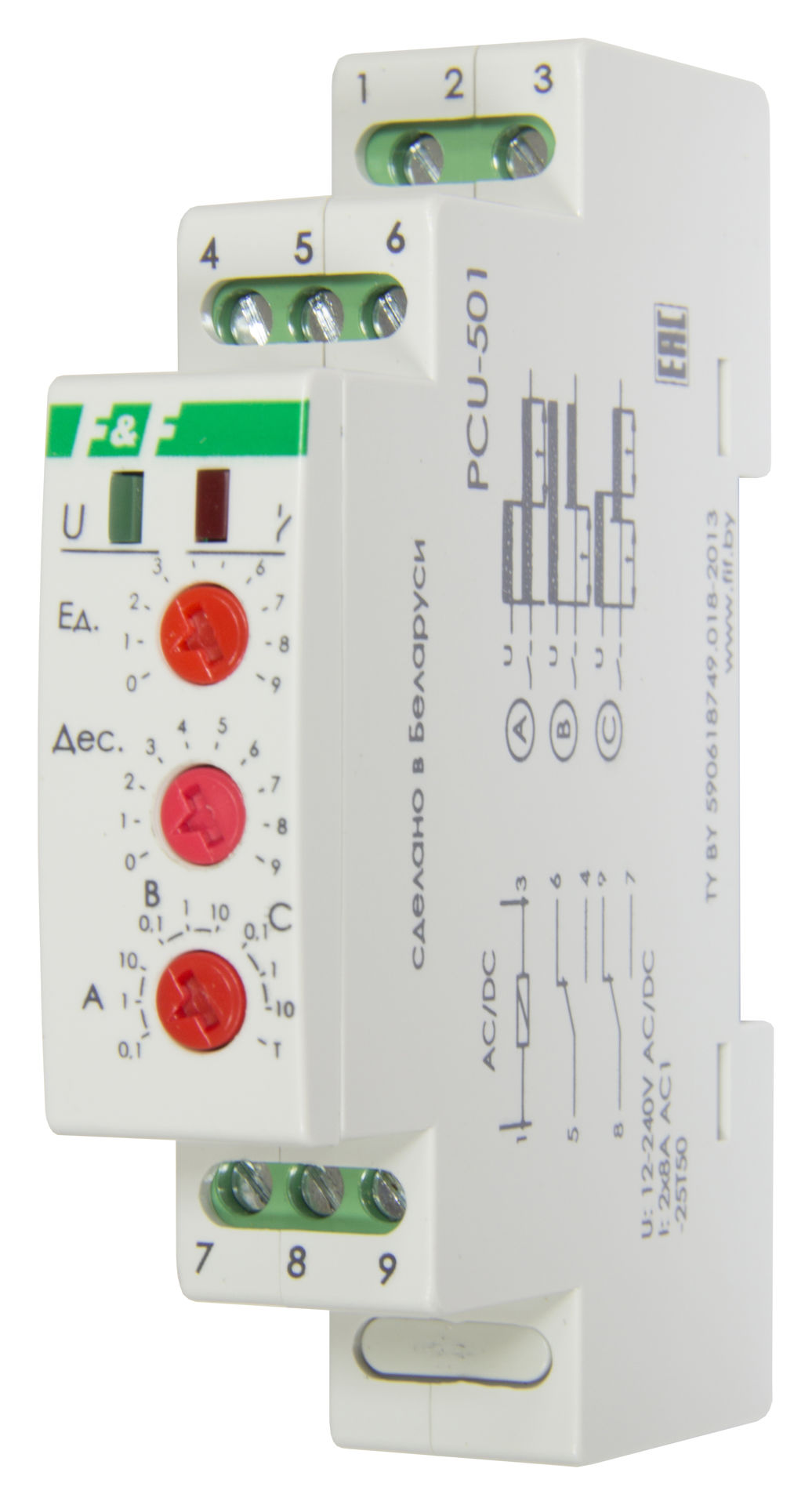

Реле времени многофункциональные PCU-501
Многофункциональное. Напряжение 12-240 В АС/DC. Диапазон выдержки времени 0,1 сек. -10 мин., Контакт 2NO/NC, Максимальный ток 8 А. Выдержка времени после отключения питания. 3 функции.
Назначение
Реле времени программируемое PCU-501 предназначено для включения/выключения потребителей в системах промышленной и бытовой автоматики: в вентиляционных, отопительных, осветительных, сигнализационных и т.п., на заданный отрезок времени
Принцип работы:
Задержка выключения (А)
После подачи напряжения питания контакты исполнительного реле переключаются в положения 5-4 и 8-7, по истечении установленного времени t контакты возвращаются в положения 5-6 и 8-9.
Задержка включения (В)
После подачи напряжения питания контакты исполнительного реле остаются в положениях 5-6 и 8-9 и начинается отсчёт времени работы t, по истечении которого контакты переключаются в положения 5-4 и 8-7 и в таком положении остаются до отключения питания.
Задержка включения (С)
После подачи напряжения питания контакты исполнительного реле остаются в позиции 5-6 и 8-9 и начинается отсчет времени работы t, по истечении которого контакты переключаются в положения 5-6 и 8-9.
ИНСТРУКЦИЯ ПАСПОРТ Реле времени программируемое PCU-501
