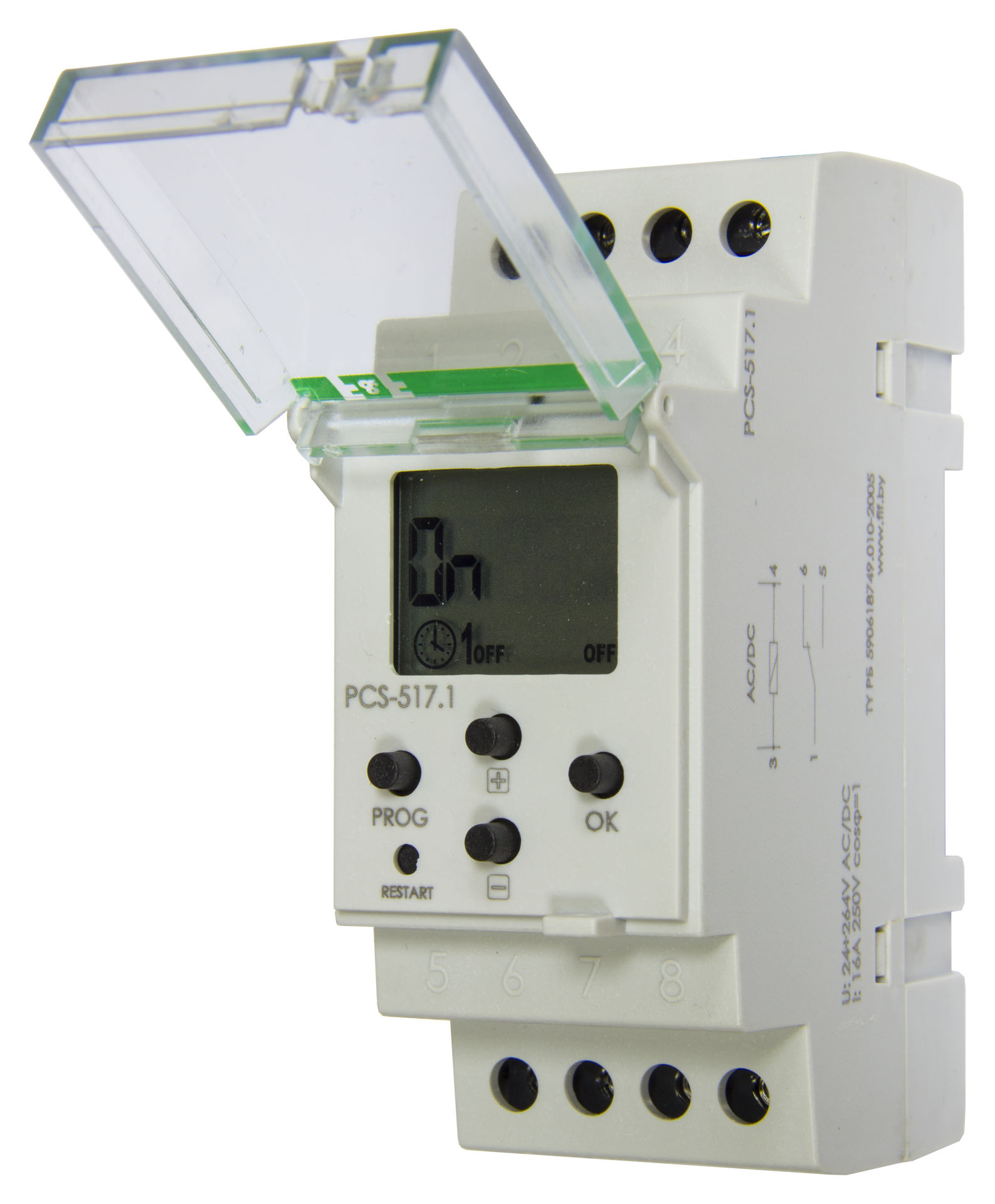

Реле времени многофункциональные PCS-517.1 (5 функций)

88 BYN
Количество:
Производитель:
Находится в разделах: РЕЛЕ ВРЕМЕНИ, РЕЛЕ ВРЕМЕНИ

Отличительные особенности реле:

Многофункциональное. Напряжение 24-264 В AC/DC, Диапазон выдержки времени 0,25 сек. - 99 ч 59 мин., Контакт 1NO/NC, Максимальный ток 16А. 5 функций, вход управления.

Назначение
Реле времени PCS-517.1 предназначены для управления промышленным оборудованием, где необходима точная установка выдержки времени с дискретностью 0,25 секунд, например, включение электродвигателя на время 2 часа 17 минут 27,25 секунды. Отсчет выдержки времени начинается с момента подачи напряжения питания.

Принцип работы:
P01. Задержка включения
При подаче напряжения питания начинается отсчет времени t. Контакты исполнительного реле остаются вположении 1-6. По истечении времени t замыкаются контакты 1-5 и остаются в таком положении до отключения напряжения питания.
P02. Включение реле на время t
После подачи напряжения питаниязамыкаются контакты 1-5, и начинается отсчёт времени t. По истечении времени t замыкаются контакты 1-6 и в таком положении остаются до отключения напряжения питания.
P03. Циклическая работа с задержкой включения
После подачи напряжения питания контакты исполнительного реле остаются в положении 1-6. По истечении времени t1 они переключаются в положение 1-5 на время t2, после чего цикл повторяется до отключения питания.
P04. Циклическая работа с задержкой выключения
После подачи напряжения питания контакты исполнительного реле переключаются в положение 1-5. По истечении времени t1 контакты возвращаются в положение 1-6 на время t2, после чего цикл повторяется до отключения питания.
P05. Задержка включения на время t1 и включение реле на время t2
Включение нагрузки после подачи напряжения питания и отсчёта выдержки времени t1. Нагрузка включается на время t2 и затем отключается. Её повторное включение возможно только после отключения питания и повторного его включения.

ИНСТРУКЦИЯ ПАСПОРТ Реле времени многофункциональные PCS-517.1 (5 функций)
