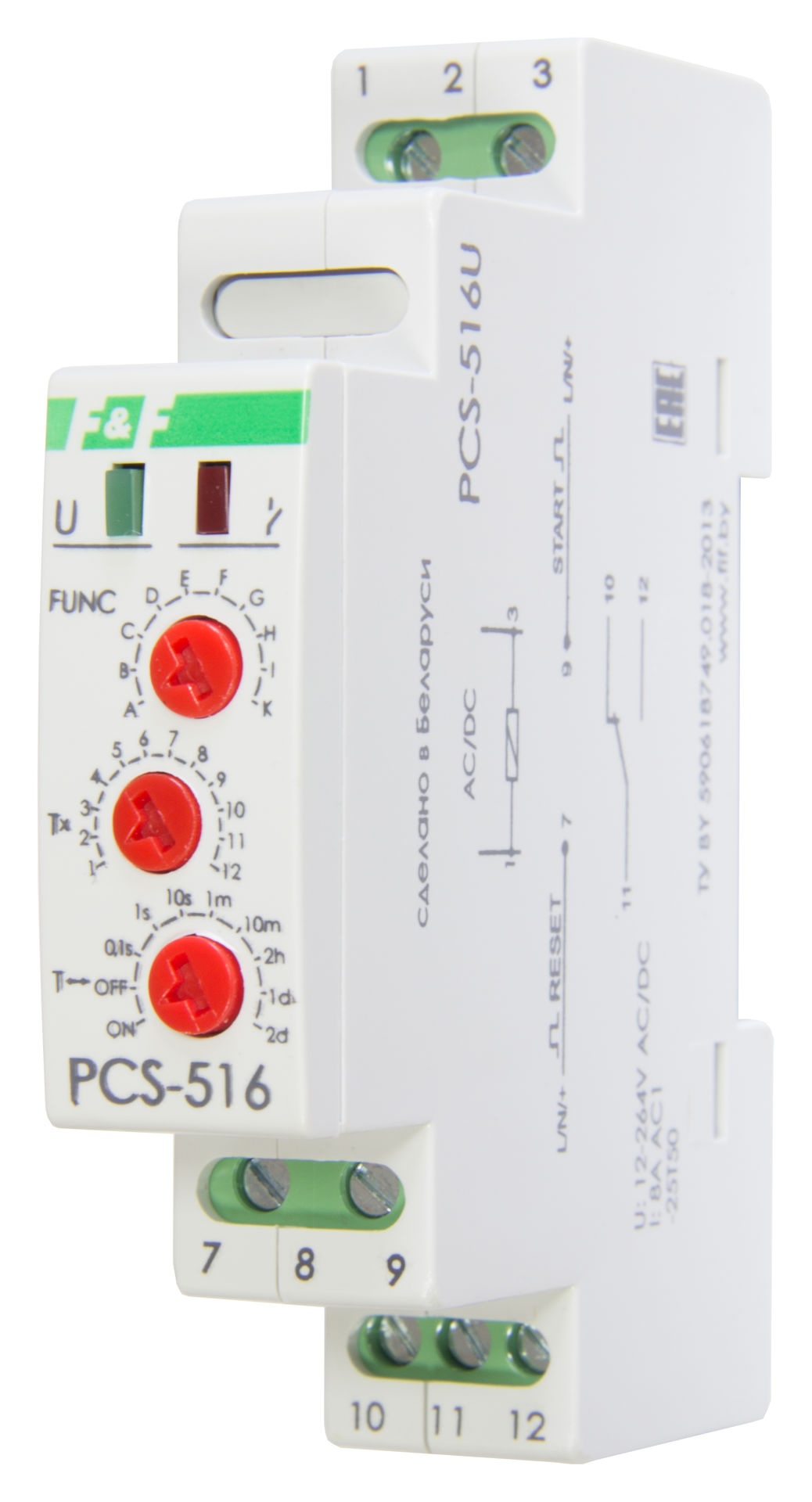

Реле времени многофункциональное со входом управления (10 функций) PCS-516U

Назначение
Многофункциональное микропроцессорное электронное реле времени PCS-516U предназначено для включения/выключения потребителя в системах промышленной и бытовой автоматики на заданный отрезок времени.

Принцип работы:
Включение нагрузки на время t (А)
После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11.
Задержка включения (В)
После подачи напряжения питания контакты исполнительного реле остаются в положениях 7-8 и 10-11 и начинается отсчёт времени работы t, по истечении которого контакты переключаются в положения 8-9 и 11-12 и в таком положении остаются до отключения питания.
Циклическая работа с задержкой выключения (С)
После подачи напряжения питания контакты исполнительного реле переключаются в положения 8-9 и 11-12, по истечении установленного времени t контакты возвращаются в положения 7-8,10-11 на время t, после чего циклы повторяются до отключения питания.
Циклическая работа с задержкой включения (D)
Работа начинается с задержки включения реле на время t, затем циклическая работа происходит аналогично функции С.
Включение нагрузки на время 0,5 сек. (Е)
Включение нагрузки на время 0,5 сек. после отсчёта времени t.
Формирователь импульса по переднему фронту управляющего сигнала (F)
Отсчёт времени t начинается с поступлением сигнала START. Импульс формируется по переднему фронту управляющего сигнала. Во время отсчёта, реле не реагирует на сигнал START.
Формирователь импульса по заднему фронту управляющего сигнала (G)
Отсчёт времени t начинается с отключением сигнала START. Импульс формируется по заднему фронту управляющего сигнала. Во время отсчёта, реле не реагирует на сигнал START.
Задержка включения после сигнала START (H)
Задержка при выключении с возможностью поддержки. Передний фронт управления сигнала START приводит к включению реле, одновременно задний фронт управляющего сигнала начинает отсчёт заданного времени. Подача сигнала START в момент отсчёта времени, приводит к продлению цикла на очередное время t, задаваемое задним фронтом управления.
Формирователь импульса по заднему фронту управляющего сигнала (I)
Отсчёт времени начинается после отключения сигнала START, Включение нагрузки на время 0,5 сек. после отсчёта выдержки времени t.
Блокировка включения реле на время t (К)
Выключение реле на определённое время t наступит при поступлении нарастающего сигнала START. Во время отсчёта, реле не реагирует на сигнал START.

ИНСТРУКЦИЯ ПАСПОРТ Реле времени многофункциональное со входом управления (10 функций) PCS-516U
