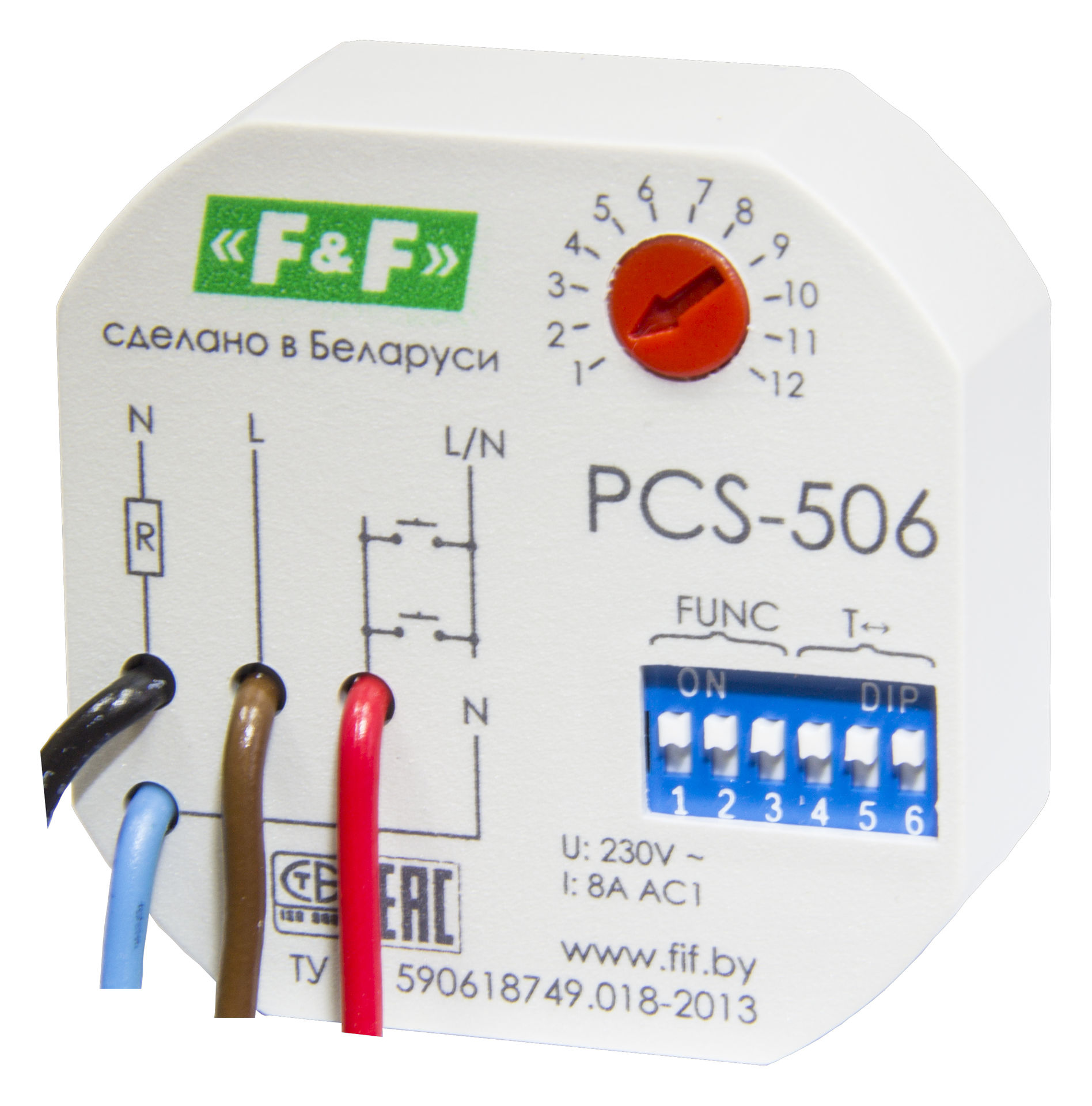

Реле времени многофункциональное PCS-506 со входом управления (8 функций)

Отличительные особенности реле:

Многофункциональное. Напряжение 230 В; 50 Гц, Диапазон выдержки времени 0,1 сек. – 24 ч, Вход управления, Контакт 1NO, Максимальный ток 8А. 8 функций.

Назначение
Многофункциональное микропроцессорное реле времени программируемое PCS-506  предназначено для включения/выключения потребителя в системах промышленной и бытовой автоматики на заданный отрезок времени. Выдержка времени отсчитывается с момента подачи питания или замыкания (размыкания) управляющего контакта.

Принцип работы:
Имитация присутствия (А)
Во время подачи сигнала START реле хаотически включает и выключает нагрузку на время от 20 с до 20 мин., начиная с включения реле. По окончании сигнала START нагрузка отключится. Во время работы по сигналу START реле не реагирует на изменение установки времени.
Импульсное (бистабильное) реле с лестничным автоматом (В)
При однократном сигнале управления реле включится на время установки t. При подаче сигнала управления во время работы через T < t реле выключится. При нажатии кнопки более 2 с реле включит нагрузку постоянно до очередного нажатия.
Генератор импульсов (С)
Генератор импульсов с длительностью импульса, равной длительности паузы (уставка реле). Работа происходит при наличии напряжения на входе START.
Задержка включения реле после сигнала START (D)
Отсчёт времени начинается одновременно с сигналом START. Очередной сигнал START отключает реле. Интервал между импульсами START должен быть не менее 0,5 с.
Включение реле на время t (E)
Отсчёт времени начинается подачей сигнала управления START. Во время отсчёта времени устройство не реагирует на сигнал START.
Формирователь импульса (F)
Формирователь импульса по заднему фронту управляющего сигнала (отсчёт времени и включение выхода реле начинается с момента отключения сигнала START). Во время отсчёта времени устройство не реагирует на сигналы START.
Задержка выключения после сигнала START (G)
Реле включается подачей сигнала START. С его отключением начинается отсчёт времени t (уставка реле). Подача очередного сигнала START во время отсчёта времени и последующее его отключение увеличит задержку отключения на время t.
Задержка при включении и задержка при выключении (H)
Если длительность сигнала START менее 45с, реле на него не реагирует. При длительности более 45 с реле включается. Отсчёт выдержки времени начинается после отключения сигнала START. Если во время отсчёта поступает очередной сигнал START, то его отключение увеличивает выдержку времени на время t. Например, включение освещения на время менее 45 с не включает вентилятор, а более чем на 45 с включит вентилятор.
