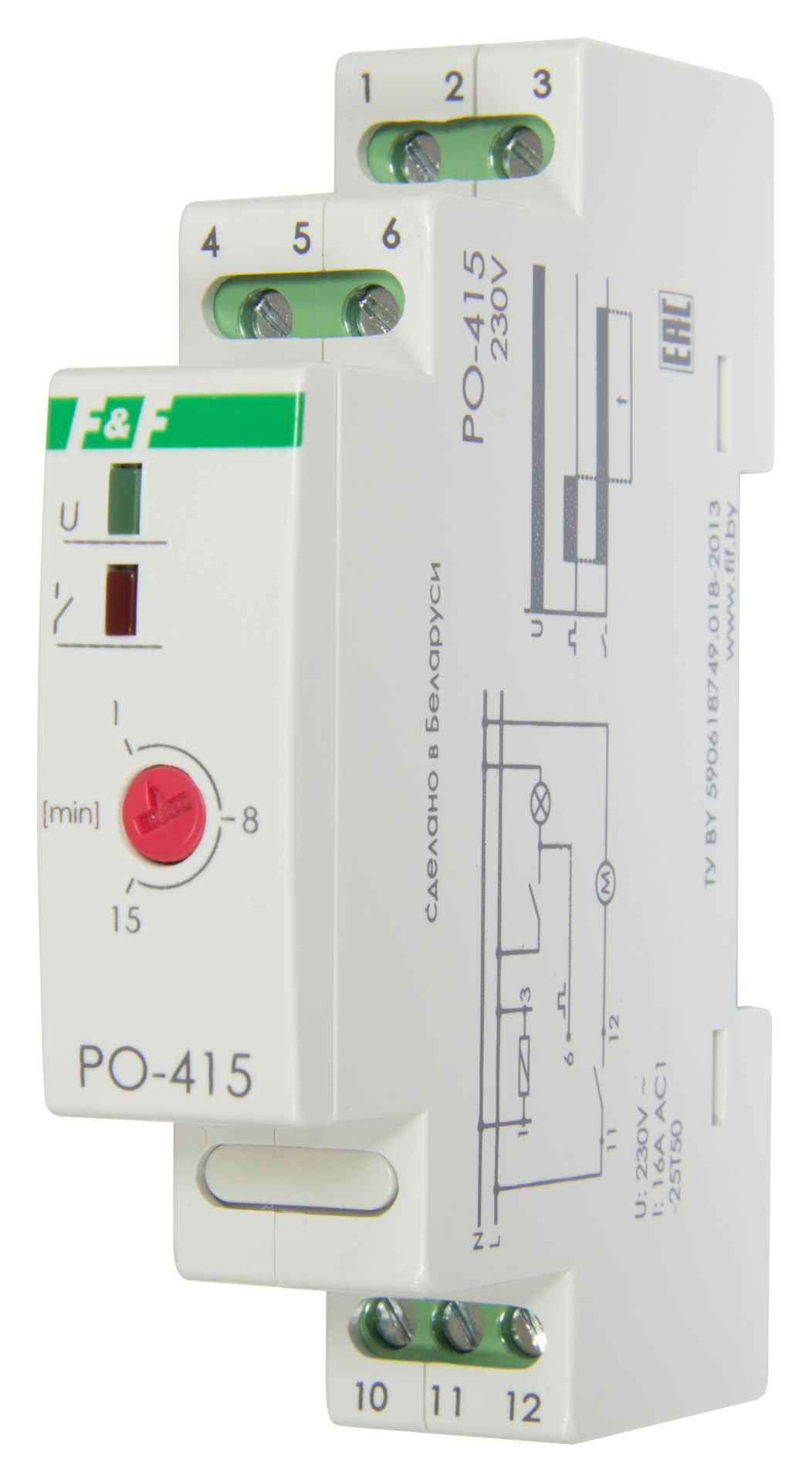

Реле времени для систем вентиляции PO-415

Отличительные особенности реле:

Для систем вентиляции. Напряжение 230 В; 50 Гц, Диапазон выдержки времени 1-15 мин, Контакт 1NO/NC, Максимальный ток 16 А. Для управления вентиляцией в санузлах.


Назначение

Реле времени PO-415 предназначено для поддержания работы устройства после размыкания управляющего контакта в течение установленного отрезка времени.

Область применения

В вентиляционных системах, санузлах и т.п., выключателем включаем освещение, после выключения освещения вентилятор включится на установленный отрезок времени.

Принцип работы
реле РО-415
При включении освещения в санузле (замыкается контакт S) включается и вентилятор М. После размыкания контакта S освещение отключается и начинается отсчёт установленной выдержки времени. По истечении установленной выдержки времени вентилятор отключается.
Если включить и затем выключить освещение во время отсчёта времени, то он начинается снова.
