Приточные вентиляционные установки Topvex SF08 SYSTEMAIR

Приточные вентиляционные установки  Topvex SF08 SYSTEMAIR
Спецпредложение
1 BYN
Количество:
Производитель:
Утилизатор / Тип нагревателя:
-- / --
Производительность максимальная, м3/ч:
3600

topvex_s08_product_photo

Скачать PDF характеристики Topvex SF08 HWL

Скачать PDF характеристики Topvex SF08 HWH

• Низкое потребление электроэнергии

-Энергоэффективный прямоточный вентилятор с EC- двигателем

• Встроенная запрограммированная система автоматики

- Встроенный годовой планировщик позволяет устанавливать параметры работы на каждую неделю с учетом праздничных и выходных дней в течение года

- Эффективные энергосберегающие функции

• Бесступенчатое управление вентилятором

- Поддержание постоянного давления в системе

- VAV, доступно как аксессуар

• Большие инспекционные двери для легкого сервисного и технического обслуживания

- Легкий доступ к основным компонентам и электрическим соединениям облегчает ввод агрегата в эксплуатацию и техническое обслуживание

• Корпус из листовой стали с алюцинковым покрытием (AZ185)

- Коррозионный класс C4 (Промышленные и прибрежные районы с умеренной солёностью)

- Срок службы листовой стали с покрытием AZ185 – более 50 лет

• Управление внешним водяным или фреоновым охладителем

• Управление внешним вытяжнымEC

- вентилятором

• Заводское тестирование

Topvex SF серия эффективных приточных воздухообрабатывающих агрегатов, разработанных для вентиляции автозаправочных станций, магазинов, офисов и других небольших помещений. Агрегаты легко монтировать и вводить в эксплуатацию.

Корпус агрегата представляет собой сэндвич-конструкцию с двух сторонней обшивкой из листовой стали с алюцинковым покрытием, AZ 185, с тепло-звукоизоляцией из минеральной ваты толщиной 50мм. Мешочный фильтр M5 с большой фильтрующей поверхностью обеспечивает длительный промежуток времени между заменами и низкие перепады давления. Агрегаты Topvex SF доступны к заказу в комплектации с электрическим нагревателем, в двух вариантах мощности на выбор, для типоразмеров SF02–SF06 или с водяным нагревателем, так же с двумя разными по мощности нагревателями, для типоразмеров SF02 – SF12.

Удобный доступ к клеммной коробке, которая включает в себя все электрические соединения, облегчает сервисное и техническое обслуживание агрегата.

Встроенная и запрограммированная система управления упрощает монтаж и ввод агрегата в эксплуатацию. Topvex SF имеет удобную для пользователя русифицированную систему управления с удобно структурированным меню. Встроенный «Мастер запуска» укажет какие настройки необходимо задать для корректной работы агрегата. Встроенная система управления позволяет управлять скоростью вентилятора, температурой воздуха, и параметрами работы в течение недели. Topvex SF имеет другие энергосберегающие функции, такие как свободное охлаждение, сезонное соотношение температур, управление вентилятором. Переключение между нормальной и сниженной скоростью вентилятора в зависимости от показателей датчиков CO2-, VOC-, датчика влажности или детектора движения.

VAV, постоянное поддержание расхода в системе доступно опционально.

В стандартную комплектацию Topvex SF входят следующие коммуникационные функции: Built-inweb, Cloud, Modbus, BACnetи Exoline. LON доступен опционально.

Конфигуратор E-tool. Etool© это компьютерная программа с графическим интерфейсом. Программа дает прекрасную возможность просмотра настроек контроллера CorrigoE. Используя программу Etool©, все настройки могут быть выполнены на компьютере и загружены в контроллер. Определенная конфигурация контроллера может быть сохранена на компьютере для дальнейшего использования. Etool© можно скачать бесплатно а сайте: ://www.regincontrols.com

Обозначение агрегата

.

- Модель:SF

(Приточный воздухообрабатывающий агрегат)

- Типоразмеры:

02, 03, 04, 06, 08 и 12

(02 ≈ 0,2 м3/с при номинальном расходе воздуха).

- Нагреватель:

EL

(Электрический, два варианта мощности на выбор). Доступен для типоразмеров SF02-SF06.



HWL

(Водянойнагреватель, низкой мощности). Доступен для типоразмеров SF02 - SF12.

HWH

(Водяной нагреватель, высокой мощности). Доступен для типоразмеров SF02 - SF12.

- Регулирование воздушного потока (аксессуар):



VAV (Переменный расход воздуха = поддержание постоянного давления в системе)






topvex_s04-s12_scale

Topvex SF 04

Технические характеристики
Установка
Частота 50 Гц
Напряжение (номинальное) 230 В
Количество фаз 1~
Рекомендуемый предохранитель 10:00 AM
Класс защиты IP23
Регулирование скорости Плавный
Расход воздуха 720 до 3 600 д
Тип изделия Блок питания
Приточный вентилятор
Напряжение 12:00 AM В
Количество фаз 1~
Ток 3,3 A
Входная мощность (Р1), приточный вентилятор 756 Вт
Скорость вращения рабочего колеса 2 061 об/мин
Воздушный фильтр притока
Класс фильтра, приточный воздух ePM10 60%
Нагреватель
Вариант обогрева Вода
Другие
Размер корпуса 8
Размеры и вес
Вес 105 кг
Параметры звука
Уровень звукового давления на 3 м (20м², сэбин) 56 дБ(А)
ErP
Соответствие ErP ErP 2018

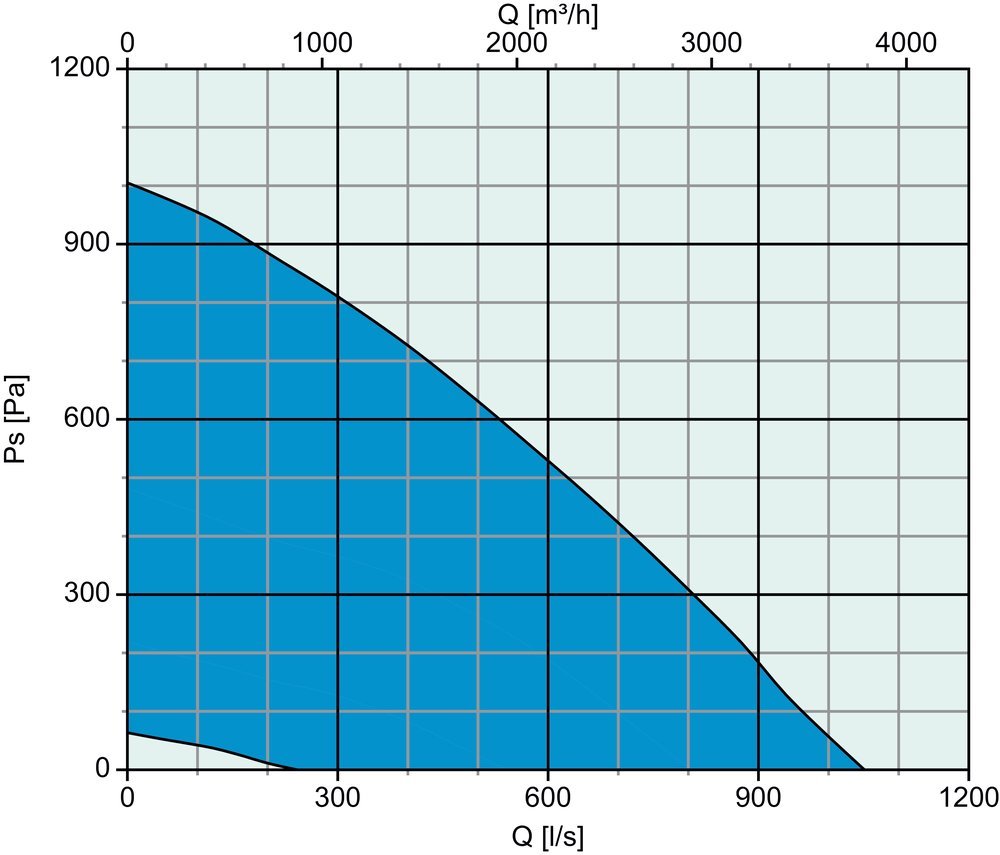

topvex_sf08_new_supply



BFT SF08 Filter Coarse 60%Номер позиции: 209847BFT SF08 Filter Coarse 60%67,00 EUR

BFT SF08 Filter ePM1 60%Номер позиции: 209848BFT SF08 Filter ePM1 60%130,00 EUR

BFT SF08 Filter ePM10 60%Номер позиции: 209832BFT SF08 Filter ePM10 60%103,00 EUR

CO2RT-R-D TransmitterНомер позиции: 6993CO2RT-R-D Transmitter866,00 EUR

Control panel S-ED-TOUCHНомер позиции: 208998Control panel S-ED-TOUCH280,00 EUR

Corrigo LON module CLM15Номер позиции: 209555Corrigo LON module CLM15707,00 EUR

CTRT2A Wall Trans 0-2000 ppmНомер позиции: 49336CTRT2A Wall Trans 0-2000 ppm816,00 EUR

DS 60-30 Flexible connectionНомер позиции: 1547DS 60-30 Flexible connection56,00 EUR

DXRE 70-40-3-2,5 Duct coolerНомер позиции: 7957DXRE 70-40-3-2,5 Duct cooler1.675,00 EUR

E0R230K- Corrigo Remote Displ.Номер позиции: 27413E0R230K- Corrigo Remote Displ.475,00 EUR

F-T120 Timer frameНомер позиции: 5137F-T120 Timer frame36,00 EUR

ITA 60-30 Intake gridНомер позиции: 8496ITA 60-30 Intake grid270,00 EUR

LDR 60-30 SilencerНомер позиции: 5072LDR 60-30 Silencer254,00 EUR

LDR-B 60-30 Silencer, baffleНомер позиции: 9240LDR-B 60-30 Silencer, baffle1.097,00 EUR

ODS Topvex SF08Номер позиции: 133704ODS Topvex SF081.196,00 EUR

PGK 70-40-3-2,0 Duct coolerНомер позиции: 6616PGK 70-40-3-2,0 Duct cooler1.648,00 EUR

Presence detector/IR24-PCНомер позиции: 7288Presence detector/IR24-PC224,00 EUR

Push button, impulseНомер позиции: 9693Push button, impulse51,00 EUR

Room Controller S-ED-RU-DFOНомер позиции: 27989Room Controller S-ED-RU-DFO175,00 EUR

RVAZ4 24A Actuator 0-10VНомер позиции: 9862RVAZ4 24A Actuator 0-10V352,00 EUR

Systemair-1 CO2 duct sensorНомер позиции: 14906Systemair-1 CO2 duct sensor291,00 EUR

Systemair-1M CO2 duct sensorНомер позиции: 14908Systemair-1M CO2 duct sensor400,00 EUR

Systemair-E CO2 sensorНомер позиции: 14904Systemair-E CO2 sensor559,00 EUR

T 120 TimerНомер позиции: 5165T 120 Timer199,00 EUR

TG-KH/PT1000 Duct sensorНомер позиции: 202705TG-KH/PT1000 Duct sensor77,00 EUR

TG-R5/PT1000 Room sensor 0-50°Номер позиции: 5404TG-R5/PT1000 Room sensor 0-50°61,00 EUR

TG-UH/PT1000 Wall sensorНомер позиции: 35203TG-UH/PT1000 Wall sensor106,00 EUR

TUNE-AHU-SE003-600x300-TF24Номер позиции: 79896TUNE-AHU-SE003-600x300-TF24356,00 EUR

VAV Duct pressure controlНомер позиции: 124197VAV Duct pressure control405,00 EUR

ZTR 20-6,0 valve 3-wayНомер позиции: 9679ZTR 20-6,0 valve 3-way117,00 EUR

ZTV 20-4,0 2-way valveНомер позиции: 9826ZTV 20-4,0 2-way valve104,00 EUR

Утилизатор / Тип нагревателя-- / --
Производительность максимальная, м3/ч3600
