Приточные вентиляционные установки Topvex SF06 SYSTEMAIR

Скачать PDF характеристики Topvex SF06 EL 13,7kW

Скачать PDF характеристики Topvex SF06 EL 27.5kW

Скачать PDF характеристики Topvex SF06 HWL

Скачать PDF характеристики Topvex SF06 HWH

• Низкое потребление электроэнергии

-Энергоэффективный прямоточный вентилятор с EC- двигателем

• Встроенная запрограммированная система автоматики

- Встроенный годовой планировщик позволяет устанавливать параметры работы на каждую неделю с учетом праздничных и выходных дней в течение года

- Эффективные энергосберегающие функции

• Бесступенчатое управление вентилятором

- Поддержание постоянного давления в системе

- VAV, доступно как аксессуар

• Большие инспекционные двери для легкого сервисного и технического обслуживания

- Легкий доступ к основным компонентам и электрическим соединениям облегчает ввод агрегата в эксплуатацию и техническое обслуживание

• Корпус из листовой стали с алюцинковым покрытием (AZ185)

- Коррозионный класс C4 (Промышленные и прибрежные районы с умеренной солёностью)

- Срок службы листовой стали с покрытием AZ185 – более 50 лет

• Управление внешним водяным или фреоновым охладителем

• Управление внешним вытяжнымEC

- вентилятором

• Заводское тестирование

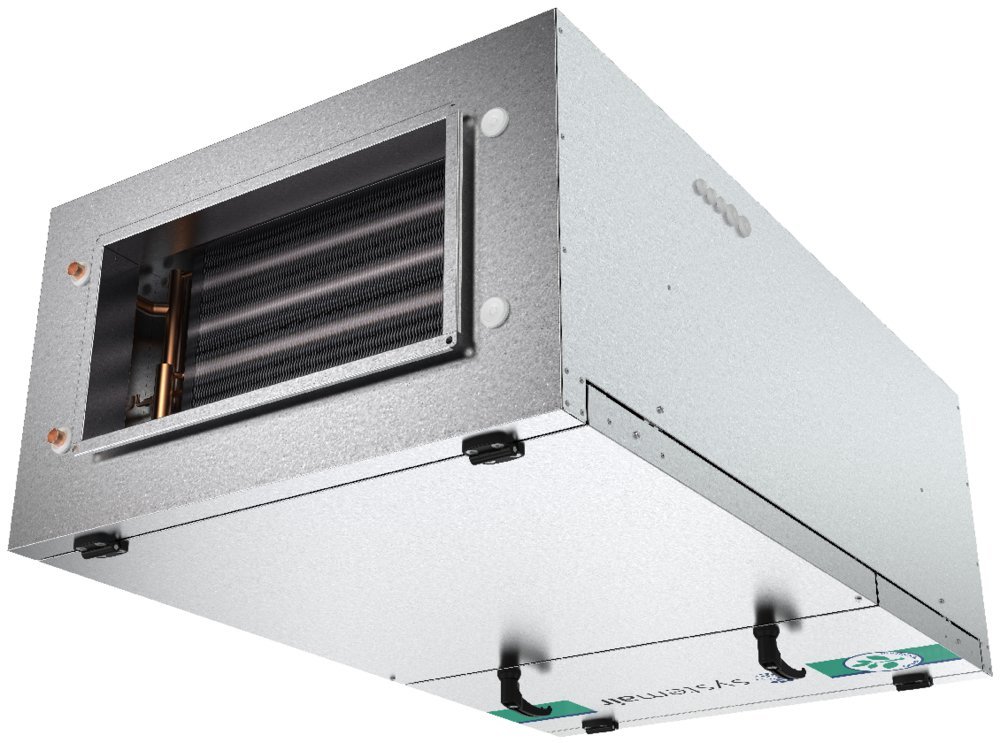

Topvex SF серия эффективных приточных воздухообрабатывающих агрегатов, разработанных для вентиляции автозаправочных станций, магазинов, офисов и других небольших помещений. Агрегаты легко монтировать и вводить в эксплуатацию.

Корпус агрегата представляет собой сэндвич-конструкцию с двух сторонней обшивкой из листовой стали с алюцинковым покрытием, AZ 185, с тепло-звукоизоляцией из минеральной ваты толщиной 50мм. Мешочный фильтр M5 с большой фильтрующей поверхностью обеспечивает длительный промежуток времени между заменами и низкие перепады давления. Агрегаты Topvex SF доступны к заказу в комплектации с электрическим нагревателем, в двух вариантах мощности на выбор, для типоразмеров SF02–SF06 или с водяным нагревателем, так же с двумя разными по мощности нагревателями, для типоразмеров SF02 – SF12.

Удобный доступ к клеммной коробке, которая включает в себя все электрические соединения, облегчает сервисное и техническое обслуживание агрегата.

Встроенная и запрограммированная система управления упрощает монтаж и ввод агрегата в эксплуатацию. Topvex SF имеет удобную для пользователя русифицированную систему управления с удобно структурированным меню. Встроенный «Мастер запуска» укажет какие настройки необходимо задать для корректной работы агрегата. Встроенная система управления позволяет управлять скоростью вентилятора, температурой воздуха, и параметрами работы в течение недели. Topvex SF имеет другие энергосберегающие функции, такие как свободное охлаждение, сезонное соотношение температур, управление вентилятором. Переключение между нормальной и сниженной скоростью вентилятора в зависимости от показателей датчиков CO2-, VOC-, датчика влажности или детектора движения.

VAV, постоянное поддержание расхода в системе доступно опционально.

В стандартную комплектацию Topvex SF входят следующие коммуникационные функции: Built-inweb, Cloud, Modbus, BACnetи Exoline. LON доступен опционально.

Конфигуратор E-tool. Etool© это компьютерная программа с графическим интерфейсом. Программа дает прекрасную возможность просмотра настроек контроллера CorrigoE. Используя программу Etool©, все настройки могут быть выполнены на компьютере и загружены в контроллер. Определенная конфигурация контроллера может быть сохранена на компьютере для дальнейшего использования. Etool© можно скачать бесплатно а сайте: ://www.regincontrols.com

Обозначение агрегата

.

- Модель:SF

(Приточный воздухообрабатывающий агрегат)

- Типоразмеры:

02, 03, 04, 06, 08 и 12

(02 ≈ 0,2 м3/с при номинальном расходе воздуха).

- Нагреватель:

EL

(Электрический, два варианта мощности на выбор). Доступен для типоразмеров SF02-SF06.

HWL

(Водянойнагреватель, низкой мощности). Доступен для типоразмеров SF02 - SF12.

HWH

(Водяной нагреватель, высокой мощности). Доступен для типоразмеров SF02 - SF12.

- Регулирование воздушного потока (аксессуар):

VAV (Переменный расход воздуха = поддержание постоянного давления в системе)

Номер позиции: 209762BFT SF06 Filter Coarse 50%73,00 EUR

Номер позиции: 209763BFT SF06 Filter ePM1 60%115,00 EUR

Номер позиции: 209760BFT SF06 Filter ePM10 60%93,00 EUR

Номер позиции: 6993CO2RT-R-D Transmitter866,00 EUR

Номер позиции: 208998Control panel S-ED-TOUCH280,00 EUR

Номер позиции: 209555Corrigo LON module CLM15707,00 EUR

Номер позиции: 49336CTRT2A Wall Trans 0-2000 ppm816,00 EUR

Номер позиции: 1542DS 50-25 Flexible connection51,00 EUR

Номер позиции: 7955DXRE 60-30-3-2,5 Duct cooler1.361,00 EUR

Номер позиции: 27413E0R230K- Corrigo Remote Displ.475,00 EUR

Номер позиции: 5137F-T120 Timer frame36,00 EUR

Номер позиции: 8495ITA 50-25 Intake grid245,00 EUR

Номер позиции: 5070LDR 50-25 Silencer215,00 EUR

Номер позиции: 9236LDR-B 50-25 Silencer, baffle1.037,00 EUR

Номер позиции: 133703ODS Topvex SF061.144,00 EUR

Номер позиции: 6610PGK 60-30-3-2,0 Duct cooler1.275,00 EUR

Номер позиции: 7288Presence detector/IR24-PC224,00 EUR

Номер позиции: 9693Push button, impulse51,00 EUR

Номер позиции: 27989Room Controller S-ED-RU-DFO175,00 EUR

Номер позиции: 9862RVAZ4 24A Actuator 0-10V352,00 EUR

Номер позиции: 14906Systemair-1 CO2 duct sensor291,00 EUR

Номер позиции: 14908Systemair-1M CO2 duct sensor400,00 EUR

Номер позиции: 14904Systemair-E CO2 sensor559,00 EUR

Номер позиции: 5165T 120 Timer199,00 EUR

Номер позиции: 202705TG-KH/PT1000 Duct sensor77,00 EUR

Номер позиции: 5404TG-R5/PT1000 Room sensor 0-50°61,00 EUR

Номер позиции: 35203TG-UH/PT1000 Wall sensor106,00 EUR

Номер позиции: 79894TUNE-AHU-SE001-500x250-TF24327,00 EUR

Номер позиции: 124197VAV Duct pressure control405,00 EUR

Номер позиции: 9674ZTR 20-2,0 valve 3-way117,00 EUR

Номер позиции: 9824ZTV 15-1,6 2-way valve91,00 EUR
