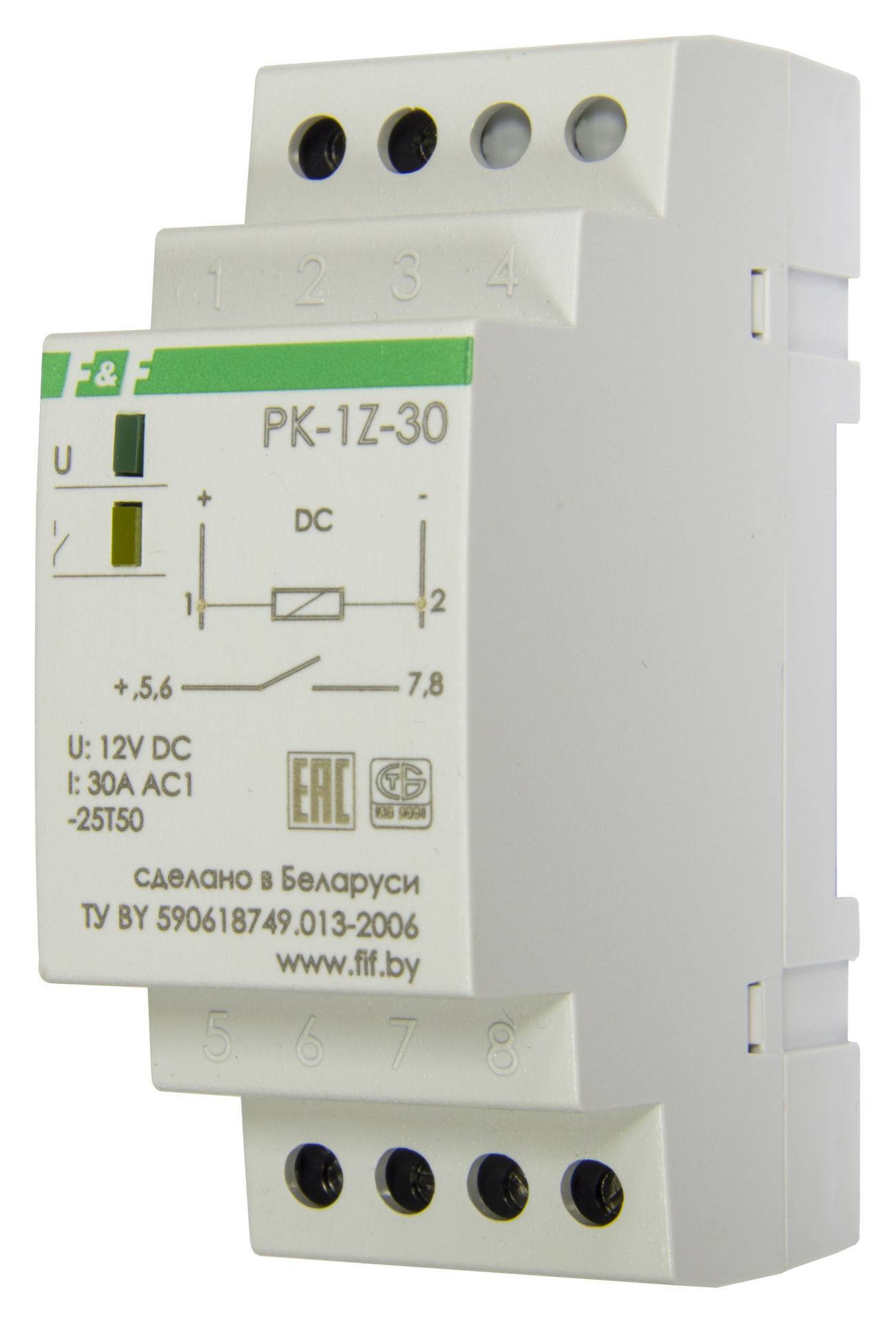

PK-1Z-30 Реле электромагнитное (промежуточное)

PK-1Z-30 Реле электромагнитное (промежуточное)

Назначение
Реле электромагнитное (промежуточное) PK-1Z-30 предназначено для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку реле, а также использования в качестве промежуточного.

Принцип работы

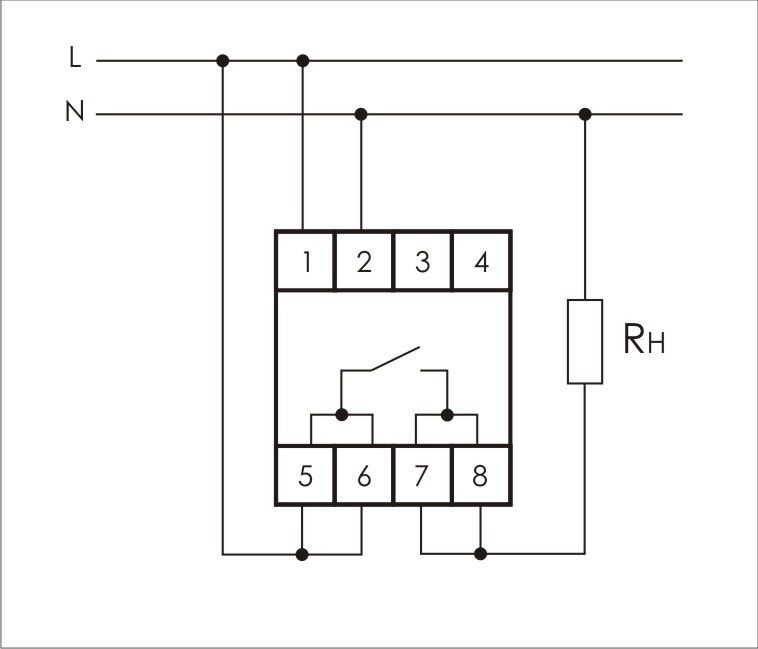

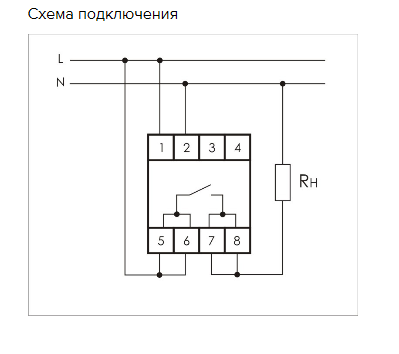

Замыкание  контактов реле осуществляется подачей управляющего напряжения на контакты 1-2, при этом на лицевой панели загорается индикатор зеленого цвета.

Отличительные особенности реле:

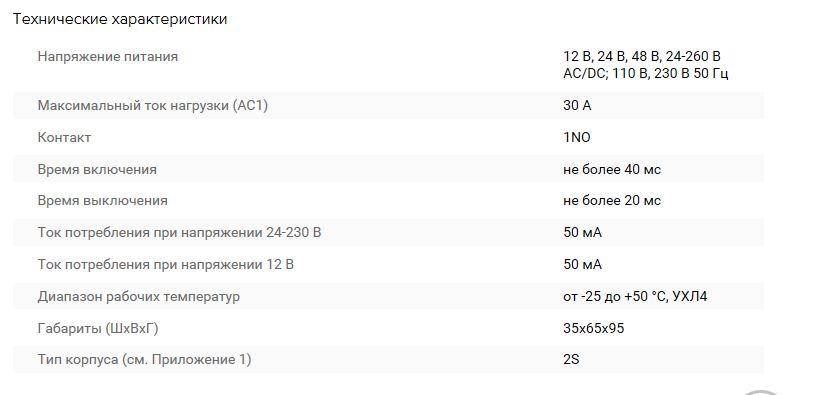

Напряжение питания - 12 В, 24 В, 48 В, 24-260 В AC/DC; 110 B, 230 В 50 Гц. Максимальный ток нагрузки (AC1) - 30 А. Контакт - 1NO.

ИНСТРУКЦИЯ PK-1Z-30
