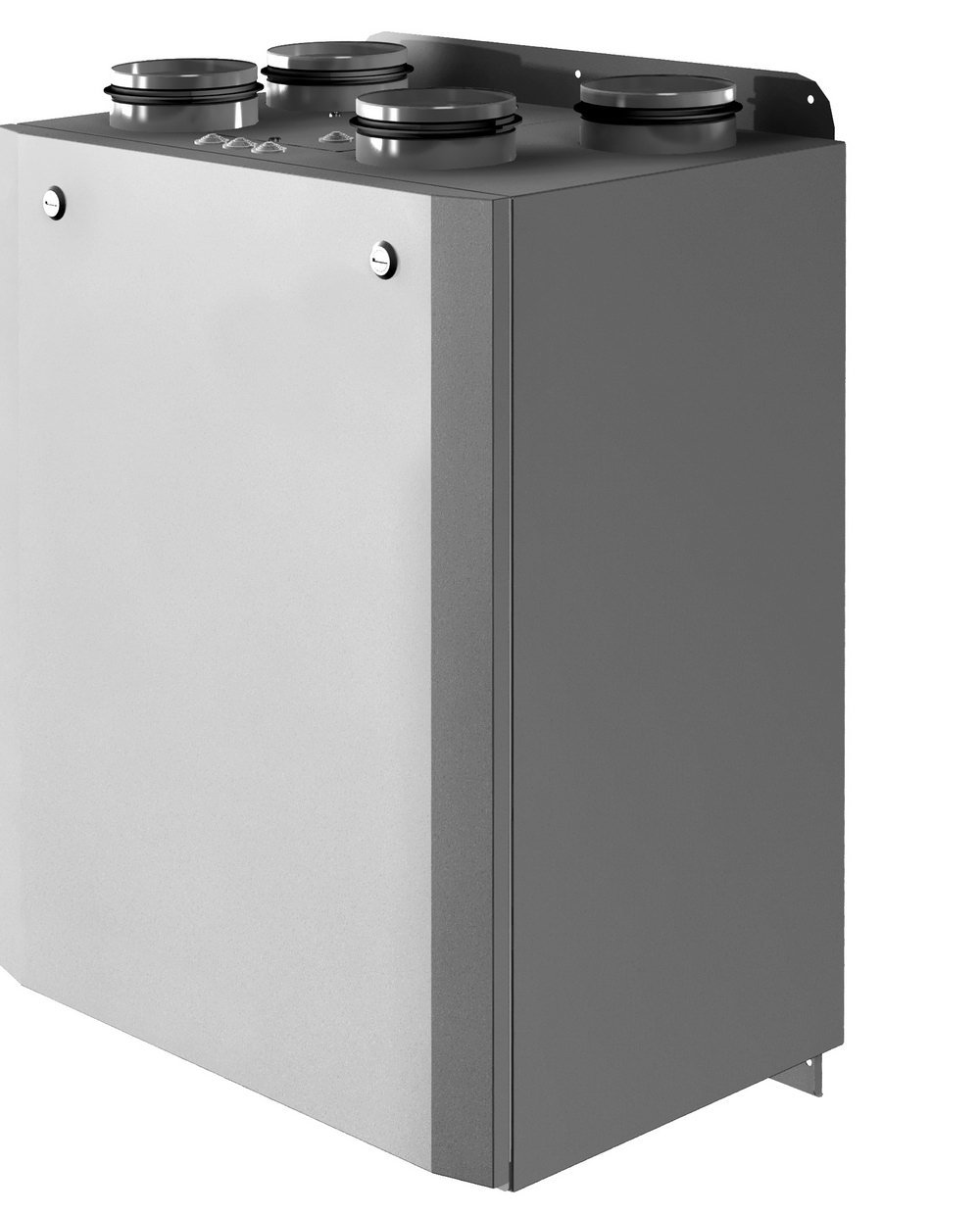

Компактные приточно-вытяжные установки с пластинчатым рекуператором (вертикальное исполнение) ZPVP 1000 VEL/R
Установки серии ZPVP V представляют собой моноблочную компактную приточно-вытяжную установку с пластинчатым рекуператором и электрическим нагревателем и могут применяться в вентиляции жилых, административных и производственных помещений.
Приточно-вытяжные установки серии ZPVP V предназначены для очистки, подогрева и подачи в помещения чистого подготовленного воздуха.
Очистка приточного воздуха происходит при помощи карманного фильтра класса EU5. Подогрев воздуха осуществляется при помощи электрического нагревателя. Для уменьшения энергопотребления используется высокоэффективный пластинчатый рекуператор с эффективностью до 75%. В процессе работы вытяжной воздух, удаляемый из помещения, очищается и поступает на пластинчатый рекуператор, при помощи которого из вытяжного воздуха извлекается тепло и передается приточному воздуху.
Корпус выполнен из листовой оцинкованной стали. Звуко- теплоизоляция корпуса толщиной 25 или 50 мм из базальтовой минеральной ваты.
В установках серии ZPVP V используются высокопроизводительные вентиляторы с пониженным уровнем шума. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском.
Компактные приточно-вытяжные установки ZPVP V имеют встроенную систему автоматики, установленную и настроенную в заводских условиях.
Основные функции системы автоматики:
- Регулирование скорости вентиляторов
- Регулирование температуры приточного воздуха
- Двухуровневая защита от замерзания рекуператора
- Контроль аварийных ситуаций (пожарная сигнализация, загрязнение фильтров, термозащита нагревателей и т.п.)
- Контроль текущих параметров воздуха (температура и влажность уличного воздуха, температура приточного, вытяжного и выбрасываемого воздуха
- Управление приводами воздушных клапанов
| Модель | ZPVP 1000 VEL / VER |
| № графика | 3 |
| Расход воздуха max, м3/ч | 1290 |
| Мощность предварительного нагревателя, кВт | - |
| Мощность основного нагревателя, кВт | 6 |
| Тип фильтра приток/вытяжка | EU5/EU5 |
| КПД рекуператора*,% | 54 |
| Напряжение, В/ частота, Гц/ число фаз | 400/50/3 |
| Общая потребляемая мощность, кВт / рабочий ток, А | 6,5/11,2 |
| Мощность приточного вентилятора, кВт / рабочий ток, А | 0,21/0,94 |
| Мощность вытяжного вентилятора, кВт / рабочий ток, А | 0,21/0,94 |
| LwA к окружению, дБ(А), общ. | 57 |
*КПД рекуператора указан при максимальном расходе воздуха, температуре в помещении +20 °С и влажности 60%, наружной температуре -20 °С и влажности 90%.
Аэродинамические характеристики
| Модель | ZPVP 1000 VEL / VER | |
| Размеры, мм | L | 1400 |
| W | 645 | |
| H | 1185 | |
| L1 | 325 | |
| L2 | 342 | |
| L3 | 333 | |
| L4 | 190 | |
| W1 | 50 | |
| W2 | 187 | |
| W3 | 208 | |
| H1 | 40 | |
| H2 | 145 | |
| d | 315 | |
| Вес, кг | 150 | |
Модели: ZPVP 450 VE, ZPVP 800 VE
Модели: ZPVP 1000 VE, ZPVP 1500 VE ZPVP 2000 VE
Стандартно в комплекте с установкой:
- Пульт дистанционного управления UNI
- Канальные датчики температуры TE, TL, TJ, TA, датчик влажности DR, накладной датчик температуры TV (только для моделей HW)
- Капиллярный термостат TI (только для моделей HW)
- Реле перепада давления на рекуператоре (только для моделей 1500 с байпасом)
Внимание! Дифференциальные датчики давления на фильтрах поставляются отдельно.
Пульт управления ZPVP
| Производительность максимальная, м3/ч | 1000 |
|---|
