Компактные приточно-вытяжные установки с пластинчатым рекуператором (подвесные) ZPVP 1000 PE

Компактные приточно-вытяжные установки с пластинчатым рекуператором (подвесные) ZPVP 1000 PE
Новинка
Складская позиция.
1 BYN
Количество:
Производитель:
Производительность максимальная, м3/ч:
1000

Установки серии ZPVP P представляют собой подвесную моноблочную компактную приточно-вытяжную установку с пластинчатым рекуператором и электрическим нагревателем. Приточно-вытяжные установки серии ZPVP P предназначены для очистки, подогрева и подачи в помещения чистого подготовленного воздуха и могут применяться для вентиляции жилых, административных и производственных помещений.

● Подвесное исполнение
● Классический алюминиевый рекуператор с КПД до 75%
● Эффективные вентиляторы с двигателем с внешним ротором (IP44)
● Встроенные электрические нагреватели до рекуператора (преднагрев) и после рекуператора
● Встроенная система управления, пульт дистанционного управления в комплекте
● Корпус из листовой оцинкованной стали с изоляцией из 30 мм минеральной ваты

Модель ZPVP 1000 PE

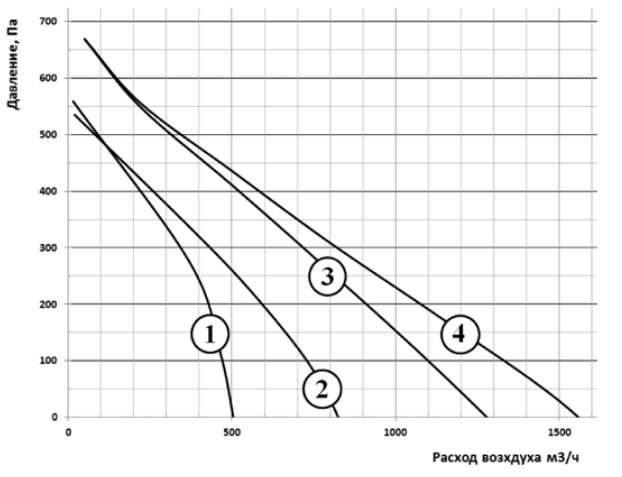

№ графика 3
Расход воздуха max, м3 1280
Мощность предварительного нагревателя, кВт -
Мощность основного нагревателя, кВт 6
Тип фильтра приток/вытяжка EU5/EU5
КПД рекуператора*,% 54
Напряжение, В/ частота, Гц/ число фаз 400/50/3
Общая потребляемая мощность, кВт / рабочий ток, А 6,7/11,8
Мощность приточного вентилятора, кВт / рабочий ток, А 0,29/1,25
Мощность вытяжного вентилятора, кВт / рабочий ток, А 0,29/1,25
LwA к окружению, дБ(А), общ. 55

*КПД рекуператора указан при максимальном расходе воздуха, температуре в помещении +20 °С и влажности 60%, наружной температуре -20 °С и влажности 90%.




ZPVP P



Модель ZPVP 1000 PE
Размеры, мм L 1580
W 1015
H 500
A 923
B 893
L1 1500
W1 850
H1 246
H2 1280
B1 1285
C 430
E 0
D 315
Вес, кг 113


Очистка приточного воздуха происходит при помощи карманного фильтра класса EU5. Подогрев воздуха осуществляется при помощи электрического нагревателя. Для уменьшения энергопотребления используется высокоэффективный пластинчатый рекуператор с эффективностью до 75%. В процессе работы вытяжной воздух, удаляемый из помещения, очищается и поступает на пластинчатый рекуператор, при помощи которого из вытяжного воздуха извлекается тепло и передается приточному воздуху.

Корпус выполнен из листовой оцинкованной стали. Звуко-теплоизоляция корпуса толщиной 25 или 50 мм из базальтовой минеральной ваты.

В установках серии ZPVP P используются высокопроизводительные вентиляторы с пониженным уровнем шума. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском.

Компактные приточно-вытяжные установки ZPVP P имеют встроенную систему автоматики, установленную и настроенную в заводских условиях.

Основные функции системы автоматики:
- Регулирование скорости вентиляторов
- Регулирование температуры приточного воздуха
- Двухуровневая защита от замерзания рекуператора
- Контроль аварийных ситуаций (пожарная сигнализация, загрязнение фильтров, термозащита нагревателей и т.п.)
- Контроль текущих параметров воздуха (температура и влажность уличного воздуха, температура приточного, вытяжного и выбрасываемого воздуха
- Управление приводами воздушных клапанов



Модели: ZPVP 450 PE, ZPVP 800 PE

ZPVP 1000 PE, ZPVP 1500 PE

PV – вентилятор приточного воздуха;
IV – вентилятор вытяжного воздуха;
PR – пластинчатый рекуператор;
KЕ – электрический нагреватель;
PE – подогреватель теплообменника;
PF – фильтр приточного воздуха;
IF – фильтр вытяжного воздуха;
TJ – датчик температуры приточного воздуха;
DTJ – датчик температуры и влажности вытяжного воздуха;
TE – датчик температуры вытяжного воздуха;
TL – датчик температуры приточного воздуха;
М – привод заслонки байпаса;
P – дифференциальный датчик давления на рекуператоре (при наличии байпаса).



Стандартно в комплекте с установкой:

- Пульт дистанционного управления UNI
- Канальные датчики температуры TE, TL, TJ, TA, датчик влажности DR, накладной датчик температуры TV (только для моделей HW)
- Капиллярный термостат TI (только для моделей HW)
- Реле перепада давления на рекуператоре (только для моделей 1500 с байпасом)

Внимание! Дифференциальные датчики давления на фильтрах поставляются отдельно.




Пульт управления ZPVP

Производительность максимальная, м3/ч1000
