SAVE VTC 700 L

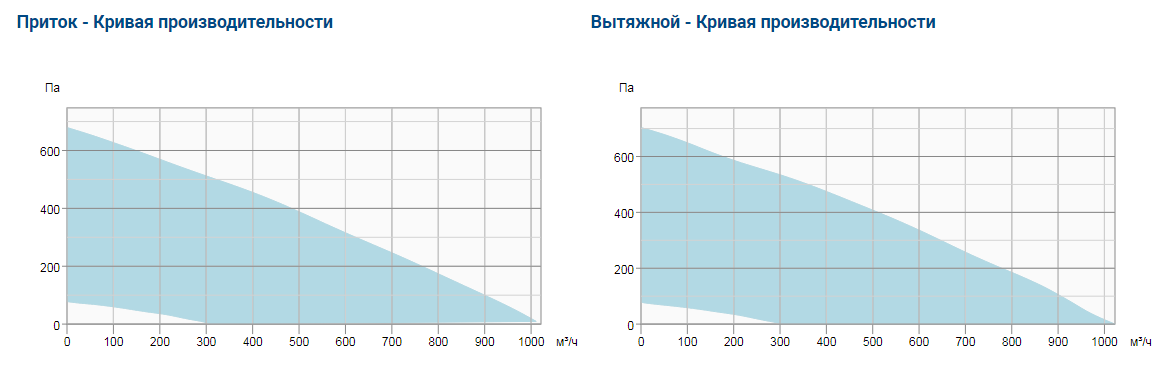

Характеристики SAVE VTC 700 L                                            Характеристики SAVE VTC 700 R

Номер позиции: 88781

Варианты

Выбрать вариант изделияФильтр F7/ePM1 60% + M5/ePM10 50% - Без нагревателя - Фильтры необходимо заказывать отдельноFilter F7/ePM1 60% + M5/ePM10 50% - Эл. нагреватель - Фильтры необходимо оплачивать отдельноФильтр M5/ePM10 50% + M5/ePM10 50% - Без нагревателя - Фильтры включены в агрегатФильтр M5/ePM10 50% + M5/ePM10 50% - Эл. нагреватель - Фильтры включены в агрегатФильтр F7 GF/ePM1 60% + M5/ePM10 50% - Без нагревателя - Фильтры необходимо заказывать отдельноФильтр F7 GF/ePM1 60% + M5/ePM10 50% - Эл. нагреватель - Фильтры необходимо заказывать отдельно

• Приточно-вытяжная установка с высокоэффективным противоточным рекуператором.
• Энергоэффективные радиальные вентиляторы, с современной EС-технологией, обеспечивают низкие показатели SFP и низкий уровень шума
• Автоматическая функция защиты от обмерзания Управление по потребности по уровню влажности воздуха (встроенный датчик влажности в вытяжном канале).
• Система управления SAVE Touch с емкостным цветным сенсорным дисплеем для удобства использования и ввода в эксплуатацию
• Соединительный короб на корпусе для легкого ввода в эксплуатацию
• Поддержка протокола Modbus через порт RS485
• Модуль управление через Internet и Systemair cloud (IAM) доступен опционально

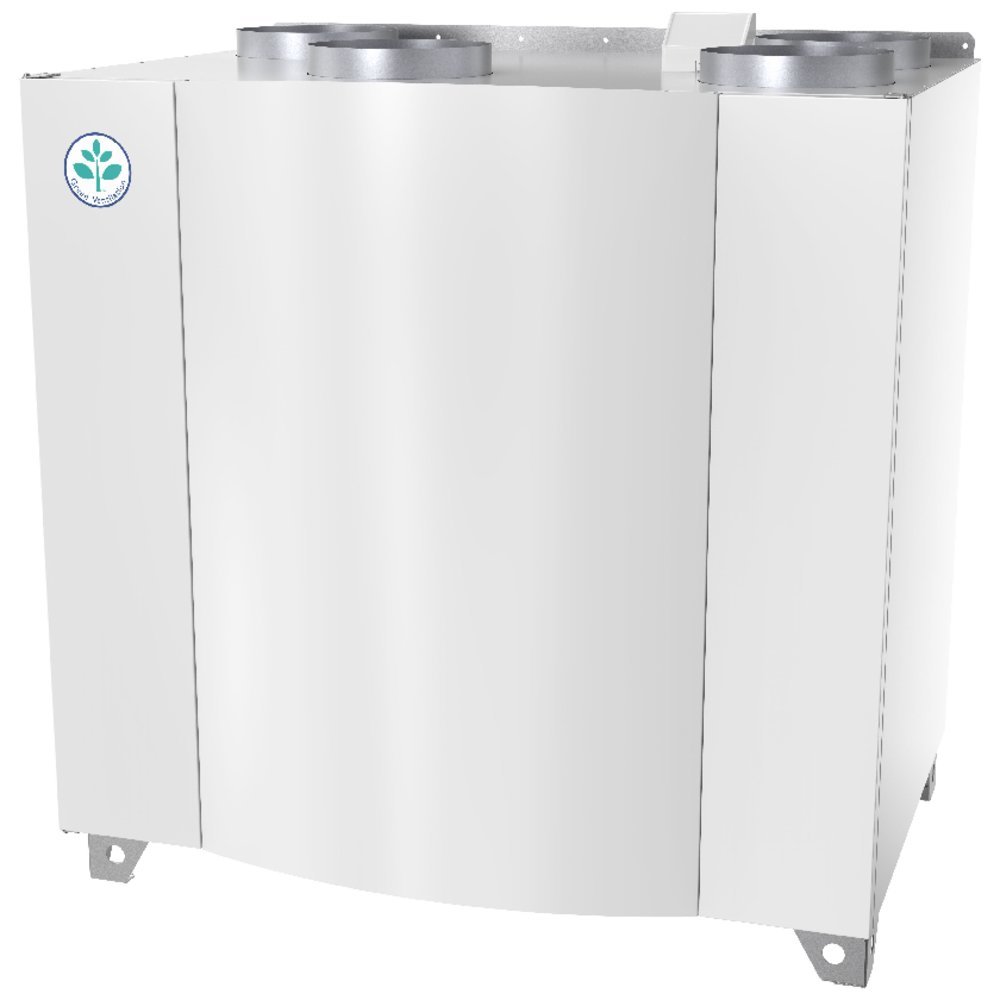

Приточно-вытяжная вентиляционная установка с рекуперацией тепла для жилых помещений с вентилируемой площадью до 550 м2. Лево- и правосторонние модели.

SAVE VTC 700 разработана для напольного монтажа в подсобных помещениях (прачечных, кладовых и тд.).

Корпус SAVE VTC 700 изготовлен из тепло-шумо изолированных сэндвич-панелей окрашенных в белый цвет. Установка поставляется с системой управления, с высокоэффективным противоточным рекуператором, фильтрами, с энергоэффективными вентиляторами с EC-двигателями, которые потребляют на 50% электроэнергии меньше по сравнению с традиционными двигателями переменного тока. Современные технологии обеспечивают низкие значения SFP (Specific Fan Power). Встроенный в вытяжном канале датчик влажности может использоваться для управления по потребности.

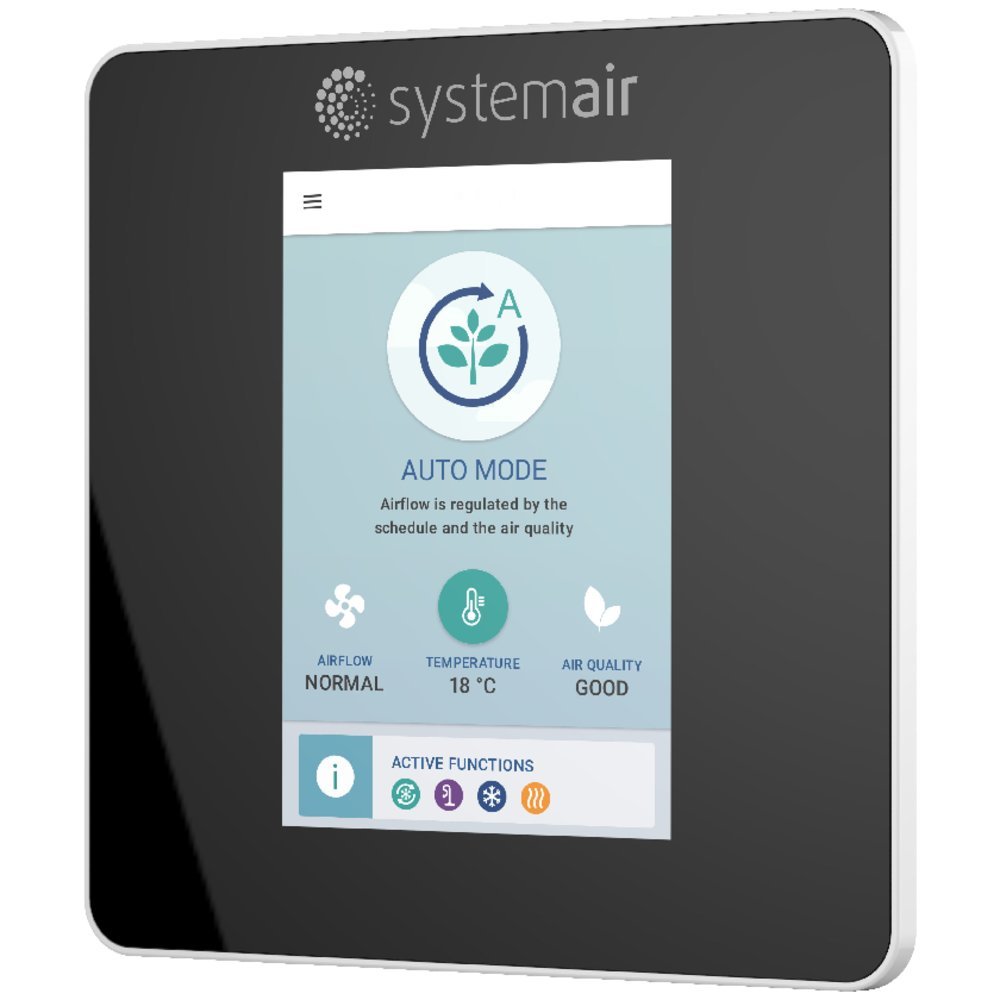

Все настройки и функции доступны на панели управления SAVE Touch. Выносная панель в черном корпусе поставялется в комплекте с установкой. Панель представляет собой цветной сенсорный дисплей с удобным интерфейсом. Доступна опция подключения одной или нескольких внешних панелей управления. Также панель управления имеет отдельный пользовательский уровень для авторизованных монтажников и обслуживающих специалистов.

На главном экране панели управления отображается информация о расходе воздуха, температуре, качестве воздуха и активных функциях. Можно выбрать ручной и автоматический режим управления или выбрать предпочтительные параметры из предварительно настроенных пользовательских режимов.

Автоматический режим SAVE Touch имеет множество функций, которые регулируют поток воздуха по уровню СО2, присутствию, влажности, недельного расписания и т. д. Функция управления по потребности обеспечивает эффективную и экономичную работу и наилучшее качество воздуха. Аварийные символы будут указывать на возможные неисправности и выдавать прямые предупреждения, если что-либо необходимо исправить.

Установка имеет автоматическую функцию оттайки, которая может быть выбрана из 3-х различных режимов в зависимости от наружного воздуха и воздуха внутри помещения. Без предварительного нагревателя в «Пассивных домах», где дисбаланс не допустим, установки могут работать до -5°C. Без предварительного нагревателя, где дисбаланс допускается, установки могут работать до -15°C. При условиях эксплуатации ниже -15°C необходима установка предварительного нагревателя.

SAVE VTC 700 может быть доукомплектована электрическим догревателем (4,5 кВт, необходимо электропитание 400 В).

Установка оснащена внешним соединительным коробом с предварительно подготовленными входами и выходами для простого монтажа и подключения внешних датчиков, нагревателей/охладителей.

Установка поставляется с панельными фильтрами низкого давления M5/ePM10 50% для приточного и вытяжного воздуха. Панельный фильтр F7/ePM1 60% и мешочный фильтр F7/ePM1 60% для приточного воздуха доступны опционально.

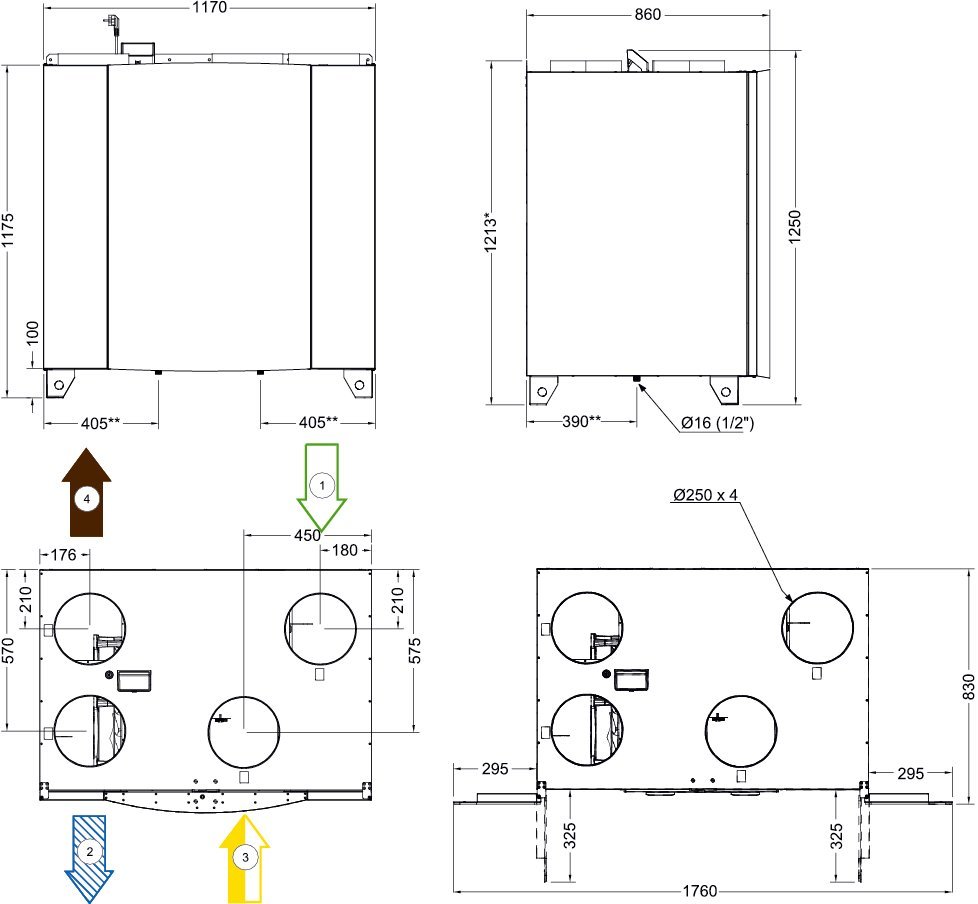

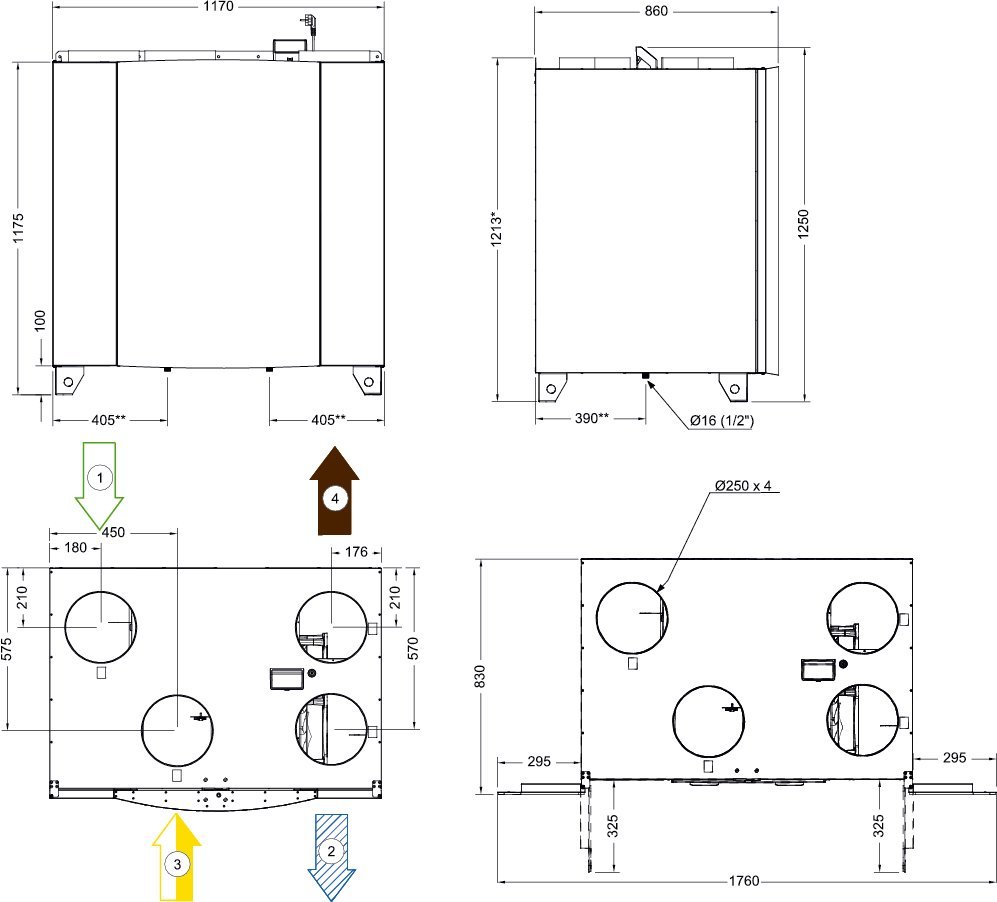

                                                 SAVE VTC  700L левое исполнение                                                                                  SAVE VTC  700R правое исполнение

Схемы

старая версия

VTC_700_WD_207582_EN_(A005) схема
