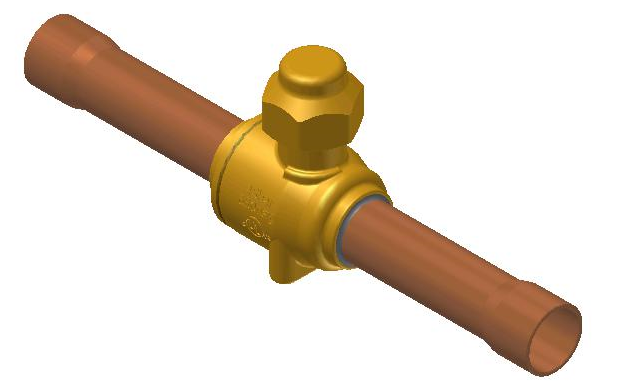

Медный штуцер под пайку GBC 16s Danfoss
Общее описание:
Техническое описание klapany_zapornye_sharovye_gbc_2011_rus

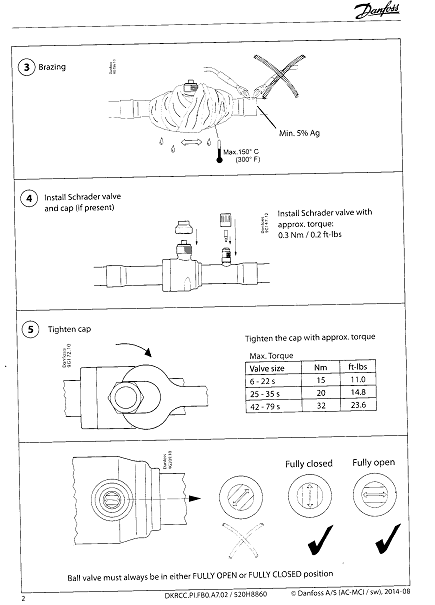

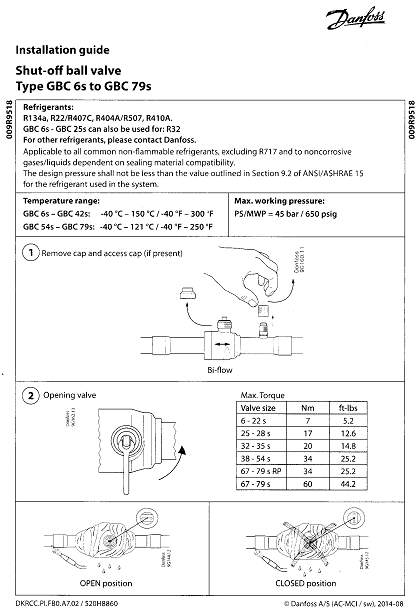

Инструкция GBC 6s-79s a Инструкция GBC 6s-79s b
Прайс Труба медная и расходник 22.02.2016. 1,8 MB xls

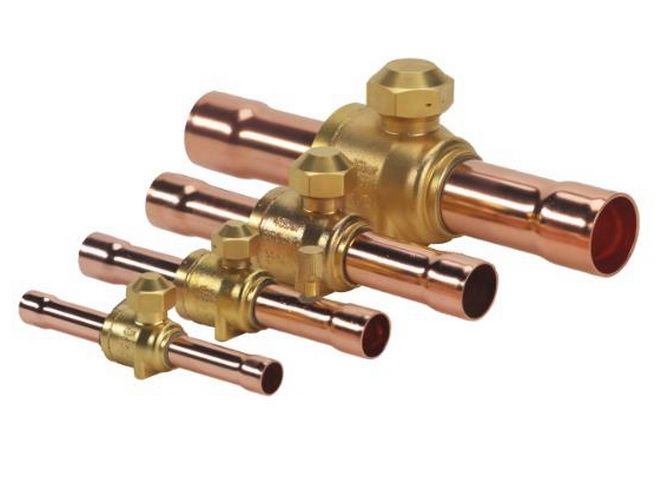

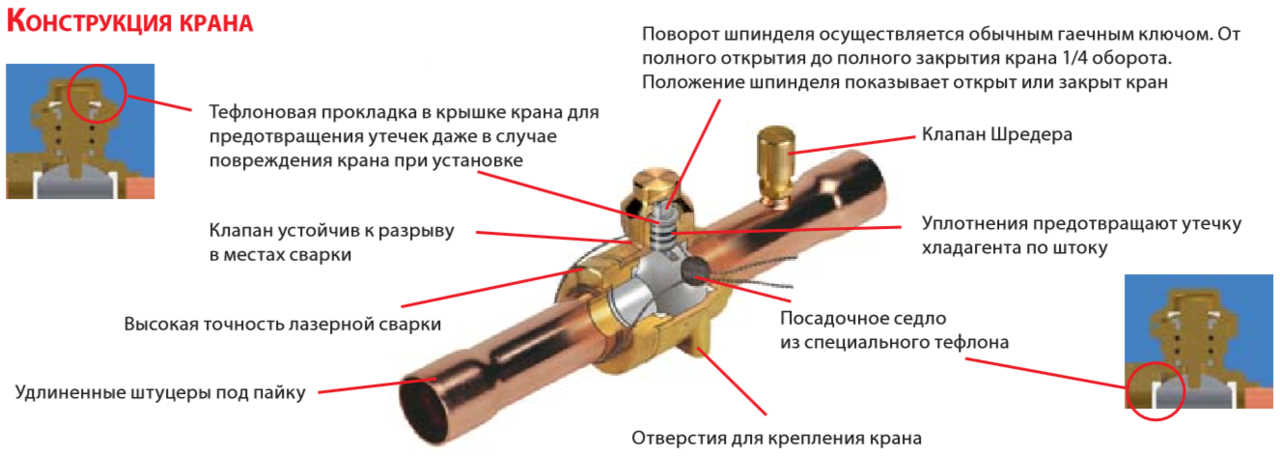

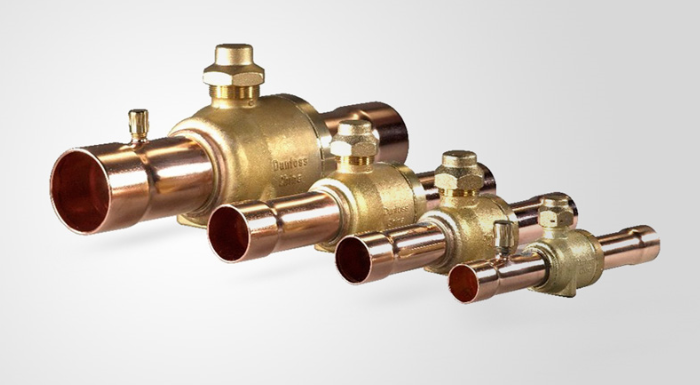

Шаровые краны GBC Danfoss представляют собой запорные клапаны с ручным управлением и пригодны для реверсивного потока хладагента. Устанавливаются в жидкостных линиях, линиях всасывания и линиях горячего газа систем охлаждения, заморозки и кондиционирования воздуха. Реверсивные шаровые краны GBC могут поставляться с штуцером сервисного доступа или без него. Краны снабжены цельным колпачком с возможностью фиксации проволочной пломбой, для предотвращения снятия колпачка и ограничения доступа к управлению краном. Максимальное испытательное давление: от GBC 6s до GBC 42s с/без сервисного штуцера: 65 бар; с сервисным штуцером: 50 бар.
Диапазон температур:
от GBC 6s до GBC 42s с/без сервисного штуцера: -40 - +150°C (-40 - 300°F).
GBC 54s без сервисного штуцера: -40 - +150°C (-40 - 300°F).
GBC 54s с сервисным штуцером: -40 - +121°C (-40 - 250°F).
от GBC 67s до GBC 79s с/без сервисного штуцера: -40 - +121°C (-40 - 250°F).
Максимальное рабочее давление (PS/MWP)
от GBC 6s до GBC 42s с/без сервисного штуцера: 45 бар (650 psig).
GBC 54s без сервисного штуцера: 45 бар (650 psig).
GBC 54s с сервисным штуцером: 35 бар (500 psig).
от GBC 67s до GBC 79s с/без сервисного штуцера: 35 бар (500 psig).
Максимальное испытательное давление:
от GBC 6s до GBC 42s с/без сервисного штуцера: 65 бар (940 psig).
GBC 54s без присоединительного штуцера: 65 бар (940 psig).
GBC 54s с сервисным штуцером: 50 бар(725 psig).
от GBC 67s до GBC 79s с/без сервисного штуцера: 50 бар (725 psig).
Сертификаты: UL, CSA, CE.
| Код типа | GBC 16s |
| Вес | 0.245 [кг] |
| Сервисный порт | Нет |
| Утвержденный | C UL US LISTED, CE, CSA, EAC |
| Cv значение | 18,100 gpm US |
| Направление | Прямой |
| Европейский Товарный Номер | 5702428065573 |
| Оборудование | Cap w. wire seal (EN 378 comp) |
| Поток | Bi-flow |
| Идентичный продукт | 009G7723 |
| Тип входного соединения | ПОД ПАЙКУ, ODF |
| Размер входного соединения | 5/8 IN |
| Размер входного соединения | 16,00 mm |
| Kv значение | 15,660 m3/h |
| Макс. проверочное давление | 65,0 bar |
| Макс. испытательное давление | 940 psig |
| Макс. рабочее давление | 45,0 bar |
| Макс. рабочее давление | 650 psig |
| Тип выхода | ПОД ПАЙКУ, ODF |
| Размер выходного отверстия | 5/8 IN |
| Размер выходного отверстия | 16,00 mm |
| Упаковка | Multi pack |
| Panel mount. option | M4 × 0.7 (2 PC) |
| Описание продукта | Ball Valve |
| Линейка товаров | Shut-off and regulating valves |
| Prod. name | Shut-off ball valve |
| Количество в упаковке | 25 pc |
| Хладагенты | R134a |
| Хладагенты | R22/R407C |
| Хладагенты | R404A/R507 |
| Хладагенты | R410A |
| Диапазон температур | -40 - 150 °C |
| Диапазон температур | -40 - 300 °F |
