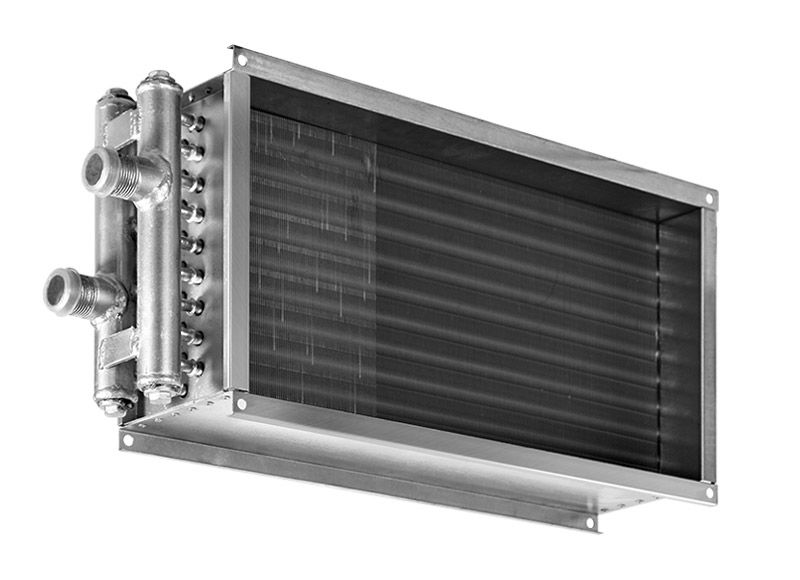

ВОДЯНЫЕ НАГРЕВАТЕЛИ ДЛЯ ПРЯМОУГОЛЬНЫХ КАНАЛОВ ZILON ZWS

1 BYN
Количество:
Производитель:
Утилизатор / Тип нагревателя:
--- / ВОДА

Водяные канальные нагреватели ZWS предназначены для подогрева воздуха в вентиляционных системах и воздушного отопления жилых, производственных и общественных помещений.

Характеристики:

● Корпус изготовлен из оцинкованной стали c фланцевым соединением
● Медно-алюминиевый теплообменник в двухрядном и трехрядном исполнениях
● Применение шага оребрения 2,1 мм позволяет сущестенно увеличить теплоотдачу
● Теплоноситель: вода или незамерзающие смеси
● Максимальная температура воды 130 °С, максимально допустимое давление 16 бар
● Монтаж в любом положении

Таблица РАЗМЕРОВ:

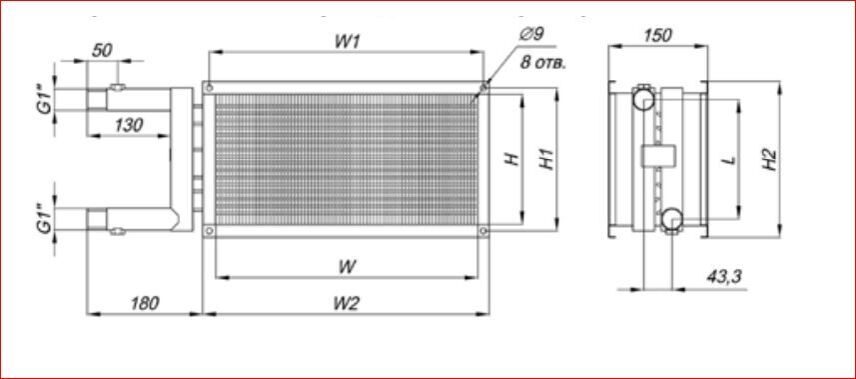

ZWS схема

ZWS Размеры, мм           Вес, кг
  W H W1 H1 W2 H2
Двухрядные
300x150-2 300 150 320 172 340 192 3,6
400x300-2 400 200 420 222 440 242 5,0
500x250-2 500 250 520 272 540 292 6,4
500x300-2 500 300 520 322 540 342 7,2
600x300-2 600 300 620 322 640 342 8,1
600x350-2 600 350 620 372 640 392 9,0
700x400-2 700 400 720 422 740 442 10,8
800x500-2 800 500 820 522 840 542 14,1
1000x500-2 1 000 500 1 020 522 1 040 542 16,3
Трехрядные
300x150-3 300 150 320 170 340 190 3,9
400x200-3 400 200 420 220 440 240 5,5
500x250-3 500 250 520 270 540 290 7,4
500x300-3 500 300 520 320 540 340 8,5
600x300-3 600 300 620 320 640 340 9,5
600x350-3 600 350 620 370 640 390 10,7
700x400-3 700 400 720 420 740 440 13,2
800x500-3 800 500 820 520 840 540 17,4
1000x500-3 1 000 500 1 020 520 1 040 540 20,5



Расход воздуха max, м3/ч Падение давления воздуха, кПа Температура на входе
-10°С     -20°С     -30°С
Падение давления воды, кПа Расход воды, м3/час Мощность, кВт t воздуха на выходе, оС Падение давления воды, кПа Расход воды, м3/час Мощность, кВт t воздуха на выходе, оС Падение давления воды, кПа Расход воды, м3/час Мощность, кВт t воздуха на выходе, оС
ZWS 300x150-2
200 14 0,1 0,08 3,73 45,3 0,1 0,09 4,06 40,2 0,1 0,10 4,37 34,9
500 63 0,2 0,15 6,75 30,2 0,2 0,17 7,45 24,3 0,2 0,18 8,10 18,1
ZWS 300x150-3
200 21 0,2 0,11 5,05 64,8 0,2 0,12 5,44 60,6 0,2 0,13 5,78 55,7
500 95 0,5 0,22 9,81 48,4 0,6 0,24 10,60 43,3 0,7 0,26 11,40 37,9
ZWS 400x200-2
400 17 0,2 0,17 7,65 46,9 0,2 0,19 8,30 41,7 0,2 0,20 8,91 36,1
1 000 77 0,5 0,31 14,00 31,5 0,6 0,34 15,30 25,4 0,7 0,37 16,50 19,1
ZWS 400x200-3
400 25 0,4 0,23 10,20 65,9 0,5 0,25 11,00 61,5 0,5 0,26 11,60 56,5
1 000 116 1,4 0,44 19,80 49,0 1,6 0,48 21,50 43,8 1,8 0,51 22,90 38,3
ZWS 500x250-2
550 13 0,3 0,25 11,40 51,4 0,3 0,27 12,30 46,3 0,4 0,29 13,10 40,8
1 600 80 1,0 0,52 23,20 33,1 1,2 0,57 25,30 27,0 1,4 0,61 27,20 20,6
ZWS 500x 250-3
550 20 0,7 0,33 14,80 70,0 0,8 0,35 15,80 65,6 0,9 0,37 16,70 60,6
1 600 120 2,8 0,73 32,50 50,4 3,2 0,78 35,00 45,2 3,6 0,84 37,40 39,6
ZWS 500x300-2
800 19 0,4 0,35 15,60 48,0 0,4 0,38 16,90 42,8 0,5 0,40 18,00 37,2
2 000 86 1,1 0,64 28,50 32,5 1,2 0,70 31,10 26,3 1,4 0,75 33,50 19,8
ZWS 500x300-3
800 28 0,9 0,46 20,60 66,7 1,0 0,49 22,10 62,1 1,1 0,52 23,40 57,1
2 000 129 2,9 0,90 40,10 49,6 3,3 0,97 43,20 44,4 3,7 1,03 46,20 38,7
ZWS 600x300-2
1 250 29 0,9 0,52 23,10 45,0 1,0 0,56 25,00 39,5 1,1 0,60 26,70 33,6
3 050 128 2,4 0,92 40,90 29,9 2,8 1,00 44,50 23,5 3,2 1,07 47,90 16,8
ZWS 600x 300-3
1 250 43 2,2 0,69 30,80 63,3 2,5 0,74 33,00 58,5 2,8 0,78 35,00 53,3
3 050 192 6,6 1,29 57,70 46,3 7,6 1,39 62,20 40,7 8,5 1,49 66,50 34,8
ZWS 600x350-2
1 450 29 0,9 0,60 26,90 45,1 1,0 0,65 29,00 39,6 1,1 0,70 31,10 33,7
3 550 128 2,4 1,07 47,70 30,0 2,8 1,16 51,90 23,5 3,2 1,25 55,80 16,8
ZWS 600x350-3
1 450 43 2,2 0,80 35,80 63,4 2,5 0,86 38,30 58,6 2,7 0,91 40,70 53,4
3 550 191 6,6 1,50 67,20 46,3 7,6 1,62 72,50 40,8 8,5 1,73 77,40 34,9
ZWS 700x400-2
1 500 19 1,0 0,69 30,60 50,8 1,2 0,74 33,00 45,4 1,3 0,79 35,20 39,8
4 500 117 3,7 1,41 63,10 31,8 4,2 1,53 68,60 25,4 4,8 1,65 73,70 18,7
ZWS 700x400-3
1 500 28 2,4 0,89 39,80 68,9 2,7 0,95 42,50 64,3 3,0 1,01 44,90 59,1
4 500 176 9,8 1,97 88,00 48,2 11,2 2,12 94,80 42,7 12,5 2,26 101,00 36,9
ZWS 800x500-2
2 000 17 1,4 0,95 42,30 52,9 1,6 1,02 45,50 47,6 1,8 1,08 48,40 42,0
6 500 120 5,5 2,07 92,50 32,4 6,4 2,24 100,00 25,9 7,2 2,41 108,00 19,3
ZWS 800x500-3
2 000 25 3,2 1,22 54,40 70,9 3,6 1,30 58,00 66,3 4,0 1,37 61,20 61,1
6 500 179 14,7 2,87 128,00 48,7 16,7 3,09 138,00 43,2 18,7 3,29 147,00 37,3
ZWS 1000x500-2
2 000 11 2,0 1,03 45,80 58,2 2,3 1,10 49,10 53,1 2,5 1,17 52,10 47,6
8 000 116 10,5 2,63 118,00 33,8 12,1 2,85 127,00 27,3 13,6 3,05 136,00 20,7
ZWS 1000x500-3
2 000 17 4,5 1,29 57,60 75,8 5,0 1,37 61,30 71,2 5,5 1,44 64,60 66,1
8 000 175 27,6 3,61 161,00 50,1 31,0 3,88 173,00 44,5 34,9 4,13 185,00 38,7
ZWS 300x150-2
200 14 0,0 0,06 3,9 47,3 0,0 0,06 4,2 42,4 0,0 0,07 4,5 36,8
500 61 0,1 0,10 6,9 31,0 0,1 0,11 7,6 25,1 0,1 0,12 8,2 18,8
ZWS 300x150-3
200 21 0,1 0,08 5,4 70,4 0,1 0,09 5,8 66,1 0,1 0,09 6,2 61,3
500 95 0,3 0,16 10,4 51,6 0,3 0,17 11,2 46,6 0,3 0,18 12,0 41,2
ZWS 400x200-2
400 17 0,1 0,12 8,1 50,0 0,1 0,13 8,7 44,8 0,1 0,14 9,3 39,2
1 000 77 0,2 0,22 14,5 33,1 0,3 0,24 15,8 27,0 0,3 0,26 17,0 20,6
ZWS 400x200-3
400 25 0,2 0,17 11,1 72,3 0,3 0,18 11,8 67,8 0,3 0,19 12,5 62,8
1 000 116 0,7 0,32 21,2 53,0 0,8 0,34 22,8 47,9 0,9 0,37 24,3 42,3
ZWS 500x250-2
550 14 0,2 0,18 12,1 55,5 0,2 0,28 13,0 50,5 0,2 0,22 14,7 43,3
1 600 80 0,5 0,37 24,7 35,3 0,6 0,40 26,4 29,2 0,7 0,43 28,4 22,8
ZWS 500x250-3
550 20 0,4 0,24 16,2 77,6 0,4 0,26 17,2 73,1 0,5 0,27 18,1 68,1
1 600 120 1,5 0,53 35,0 55,1 1,7 0,57 37,5 49,8 1,8 0,60 39,9 44,1
ZWS 500 x300-2
800 19 0,2 0,25 16,6 51,8 0,2 0,27 17,9 46,5 0,2 0,29 19,0 40,9
2 000 86 0,5 0,45 30,0 34,6 0,6 0,49 32,5 28,4 0,7 0,53 34,9 21,9
ZWS 500x300-3
800 28 0,5 0,34 22,5 73,7 0,5 0,36 24,0 69,1 0,6 0,38 25,2 64,0
2 000 129 1,5 0,65 43,1 54,2 1,7 0,70 46,3 48,9 1,9 0,74 49,2 43,2
ZWS 600x300-2
1 250 29 0,5 0,37 24,7 48,8 0,5 0,40 26,6 43,3 0,6 0,43 28,3 37,4
3 050 128 1,2 0,65 43,2 32,2 1,4 0,71 46,7 29,7 1,6 0,78 50,2 19,0
ZWS 600x300-3
1 250 43 1,2 0,51 33,6 70,0 1,3 0,54 35,8 65,2 1,5 0,57 37,7 59,9
3 050 192 3,5 0,94 62,2 50,7 4,0 1,00 66,7 45,1 4,4 1,07 70,9 39,2
ZWS 600x350-2
1 450 30 0,5 0,43 28,7 48,9 0,5 0,48 31,7 42,6 0,6 0,50 32,9 37,5
3 550 128 1,2 0,76 50,3 32,2 1,4 0,82 54,6 25,7 1,6 0,88 58,5 19,0
ZWS 600x350-3
1 450 43 1,2 0,59 39,1 70,1 1,3 0,63 41,6 65,4 1,4 0,66 43,9 60,0
3 550 196 3,5 1,09 72,5 50,7 4,2 1,20 79,8 44,3 4,4 1,24 82,6 39,3
ZWS 700x400-2
1 500 19 0,5 0,50 33,0 55,3 0,6 0,53 35,0 50,2 0,7 0,56 37,5 44,5
4 500 117 1,9 1,01 67,2 34,4 2,2 1,09 72,6 28,0 2,4 117,00 77,6 21,3
ZWS 700x400-3
1 500 28 1,3 0,66 43,8 76,8 1,5 0,70 46,4 72,1 1,6 0,74 48,8 66,9
4 500 176 5,3 1,44 95,4 53,1 5,9 1,54 102,0 47,6 6,6 1,63 108,0 41,7
ZWS 800x 500-2
2 000 17 0,7 0,69 45,8 58,2 0,8 0,74 49,0 52,9 0,9 0,78 51,9 47,2
6 500 120 2,9 1,49 98,8 35,3 3,3 1,61 107,0 28,8 3,7 1,71 114,0 22,1
ZWS 800x500-3
2 000 25 1,8 0,90 60,0 79,3 2,0 0,96 63,6 74,6 2,2 1,00 66,7 69,3
6 500 175 7,5 2,05 136,0 54,7 8,9 2,24 149,0 48,3 9,8 2,38 158,0 42,3
ZWS 1000x500-2
2 000 11 1,1 0,75 50,1 64,5 1,2 0,80 53,3 59,4 1,3 0,85 56,3 53,8
8 000 116 5,5 1,90 127,0 37,1 6,3 2,05 136,0 30,6 7,0 2,18 145,0 23,9
ZWS 1000x500-3
2 000 17 2,5 0,96 64,0 85,3 2,8 1,02 67,6 80,6 3,0 1,07 70,8 75,3
8 000 175 14,9 2,65 176,0 55,6 16,7 2,83 188,0 50,0 18,5 3,00 199,0 44,1

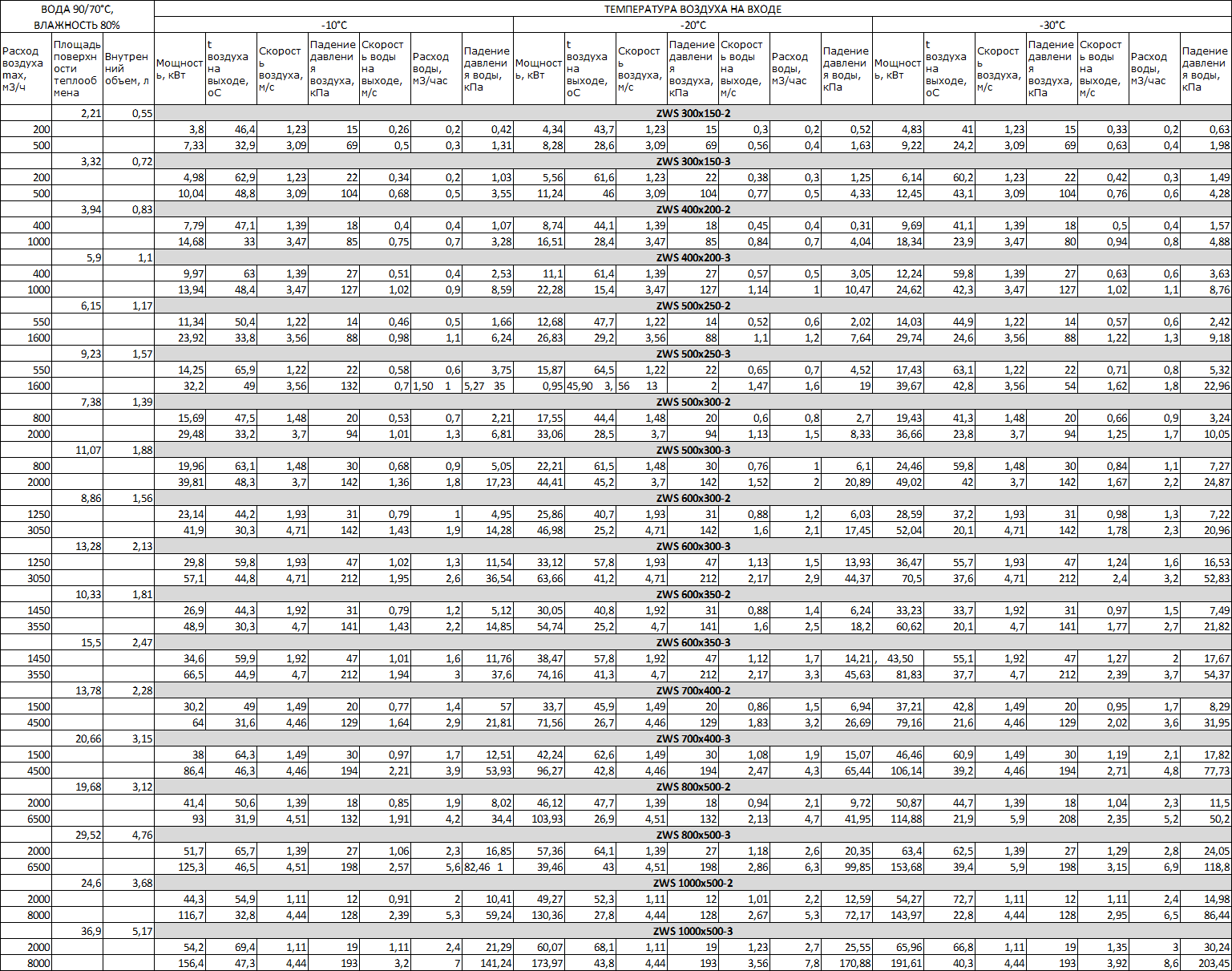

ТАБЛИЦА ZWS

Утилизатор / Тип нагревателя--- / ВОДА
Производительность максимальная, м3/ч8000
