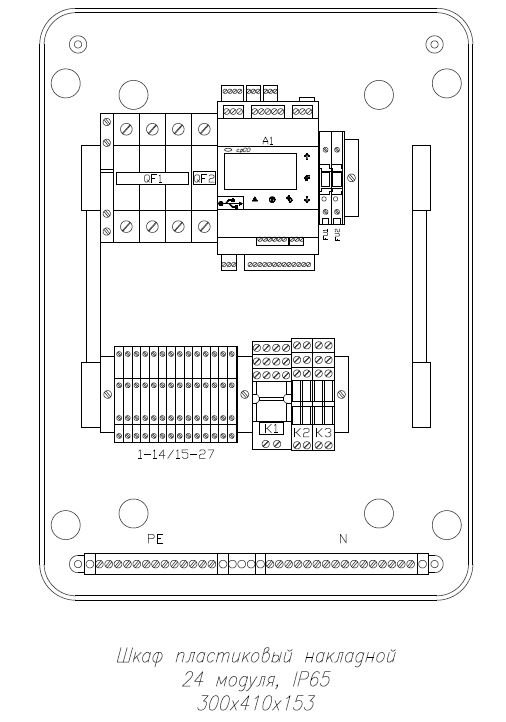

Шкаф управления ZCS-W-Y4_(CRB)

Шкаф управления ZCS-W-Y4_(CRB) системы вентиляции (далее «модуль») с водяным калорифером (нагревателем), предназначен для управления работой приточной вентиляционной установки (ПВУ), и выполняет следующие функции:

• питание и защиту преобразователя частоты (ПЧ) приточного вентилятора (ПВ);
• питание и защиту циркуляционного насоса водяного калорифера, управление его работой (пуск, остановка);
• управление работой вентилятора, через ПЧ (пуск, остановка);
• управление электроприводом воздушной заслонки на приточном воздуховоде (с возвратной пружиной);
• управление приводом трёхходового вентиля на контуре водяного калорифера (открытие, закрытие, регулировка);
• защиту водяного калорифера от замерзания;
• блокировку работы вентилятора при возникновении аварийных ситуаций, в том числе при пожаре;
• контроль загрязнения фильтра приточного воздуха;
• сигнализацию аварийного и рабочего режимов;
• включение и работу по заранее заданной временной программе.

Инструкция паспорт

Схема  функциональная

Схема внешних соединений

Схема принципиальная

Схема электр. принципиальная
