Регулятор температуры канальный РТК-6

1 BYN
Количество:
Производитель:
Утилизатор / Тип нагревателя:
-- / --

Электронный (симмисторный) регулятор мощности РТК 6 (аналог PULSER-M) предназначен для управления электрическими нагревателями. Регулятор может подключаться к однофазным или двухфазным нагревателям.

Сила тока: 16А

Параметры сети
230-400 В
50 Гц
1,2 Ф

Мощность: 3,6-6,4 кВт



Электронный регулятор мощности РТК 6 (аналог PULSER-M) предназначен для управления электрическими обогревателями. Регулятор может

подключаться к однофазным или двухфазным обогревателям.

Работает от сети с напряжением 200/415 В. Регулятор предназначен для крепления на вертикальной плоскости и включается последовательно

между сетью питания и электрообогревателем.

Максимальная мощность нагрузки 3,6 кВт (при напряжении 230 В) или 6,4 кВт (при напряжении 400 В).

Регулятор РТК оборудован встроенным термодатчиком и имеет вход для подключения внешнего термо¬датчика, который может размещаться,

например, в приточном воздуховоде или в помещении. Для регулирования темпе¬ратуры в помещении может использоваться термодатчик встроенный

в регулятор РТКН.

Принцип действия

Регулирование осуществляется за счет включения и отключения полной нагрузки. Регулятор реализует пропорциональное регулирование по

времени, путем изменения соотношения между временем включенного и отключенного состояния нагрузки в соответствии с заданными требованиями

к обогреву. Например, если нагрузка 30 секунд включена и 30 секунд отключена, то это означает, что выходная мощность обогревателя составляет

50% от максимальной. Время цикла (сумма времени включенного и отключенного состояния нагрузки) является фиксированной величиной, равной

приблизительно 60 секундам.

Регулирование температуры в помещении

Для быстроизменяющейся температуры РТК работает в режиме пропорционально-интегрального регулятора с фиксированной зоной пропорцио-

нальности 20 К и фиксированным временем возврата в исходное состояние, равным 6 минутам.

Регулируемая перенастройка на пониженную температуру в ночной период

С помощью внешнего устройства управления РТК может перенастраиваться на пониженную температуру в ночьной период. При срабатывании этого

устройства температурная настройка регулятора снижается на заданную величину в диапазоне 0…10 К.

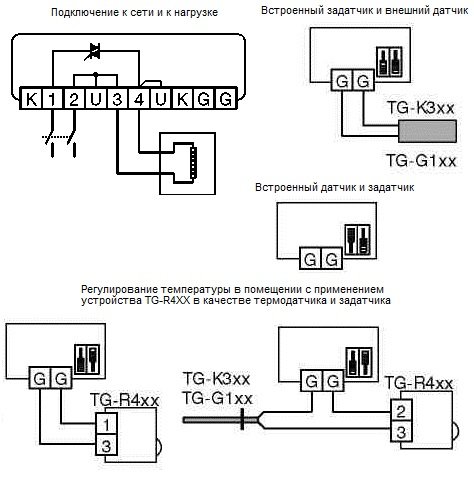

Регулятор температуры РТК6 схема

Утилизатор / Тип нагревателя-- / --
