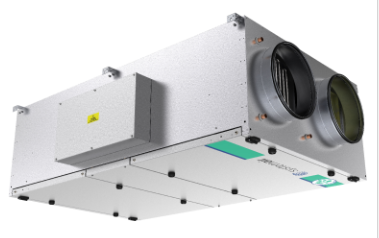

SYSTEMAIR TOPVEX FR03 L/R Подвесной Роторный утилизатор EC двигатели Приточно-вытяжной Рекуператор воздуха

0 BYN
Количество:
Производитель:
Утилизатор / Тип нагревателя:
РОТОР / Электрика
Производительность максимальная, м3/ч:
1600

SYSTEMAIR TOPVEX FR03 L/R Подвесной Роторный утилизатор EC двигатели Приточно-вытяжной Рекуператор воздуха

Смотреть цены...

Topvex FR03EL-L-CAV
Артикул: 27896

SYSTEMAIR TOPVEX FR03 L/R Подвесной Роторный утилизатор EC двигатели Приточно-вытяжной с рекуперацией тепла. Рекуператор воздуха.
  • Компактный по высоте

  • Различные способы монтажа

  • Низкое энергопотребление:

       - энергоэффективные вентиляторы свободного напора с EC двигателями

  • Эффективный роторный теплообменник:

       - не требует дренажа

       - автоматический переход на летний режим работы (без рекуперации)

  • Встроенная запрограммированная система автоматики:

        - энергосберегающие функции

       - встроенный недельный таймер с планировщиком выходных дней

  • Постоянное поддержание расхода или давления в воздуховодах

  • Большие инспекционные двери для простого обслуживания:

       - раздвижные двери, как дополнительная принадлежность

  • Изготовлен из стальных листов с алюцинковым покрытием:

       - класс коррозионной стойкости - C4 (Промышленные и прибрежные районы с умеренной концентрацией соли).

       - Срок службы металла с покрытием AZ185 более 50 лет.

  • Протестирован на заводе

Topvex FR 03-11 – это серия энергоэффективных воздухообрабатывающих агрегатов для общественных, административных и жилых зданий. Агрегаты специально разработаны в соответствии с требованиями к энергоэффективности, потребляют низкое количество электроэнергии и оснащены высокоэффективными роторными теплообменниками. Для упрощения монтажа и пуско-наладки агрегаты оснащены встроенной и сконфигурированной системой автоматики.

Уникальная конструкция со сдвоенным роторным теплообменником обеспечивает компактность агрегатов по высоте. Отсутствие необходимости отвода дренажа делает монтаж агрегатов очень гибким. Topvex FR может быть установлен на полу, в подвесном потолке, инспекционными дверцами вниз, или на стене.

Корпус агрегата изготовлен из двух листов стали толщиной 1 мм с Алюцинковым покрытием, и внутреннего слоя звуко- и теплоизоляции – минеральной ваты толщиной 40 мм. Две большие инспекционные двери упрощают осмотр и обслуживание. Вентиляторы и роторные теплообменники легко извлекаются для обслуживания. Приточный и вытяжной фильтры устанавливаются на направляющих и для обеспечения оптимальной герметичности оснащены уплотнительными лентами.

Все электрические соединения выполнены в единой клеммной коробке, расположенной с внешней стороны агрегата, что значительно облегчает обслуживание. С помощью встроенной системы управления можно контролировать/управлять расходом воздуха, давлением в канале, температурами, рекуперацией тепла/холода и временем работы системы вентиляции. Topvex FR имеет также такие энергосберегающие функции, как свободное охлаждение, рекуперация холода, управление расходом воздуха и сезонными температурами.

В стандартную комплектацию Topvex FR входят следующие коммуникационные функции:

-Exoline и Modbus через RS-485.

-Exoline, Modbus или встроенный WEB через TCP/IP.

-BACnet/IP.

-Сервис «Облако» через TCP/IP.

Конфигуратор E-tool. Etool© это компьютерная программа с графическим интерфейсом. Программа дает прекрасную возможность просмотра настроек контроллера Corrigo E. Используя программу Etool©, все настройки могут быть выполнены на компьютере и загружены в контроллер. Определенная конфигурация контроллера может быть сохранена на компьютере для дальнейшего использования. Etool© можно скачать бесплатно по следующей ссылке: http://www.regincontrols.com/en-GB/category/configuration-software-for-corrigo/2910/#topcats

Функции и функциональные возможности Topvex FR обеспечивают все необходимое для создания комфортного микроклимата с наименьшими эксплуатационными затратами. Сохрани окружающую среду используя Topvex FR.

Обозначение агрегата.

Topvex FR06-HWH-L-CAV

                1     2    3   4

1 -          FR:      F -  агрегат в плоском корпусе, Rроторный рекуператор.

                06:         Номинальный расход воздуха 0.6 м3/с.

2-           HWH:   С водяным воздухонагревателем, высокой мощности.

               HWL:   С водяным воздухонагревателем, низкой мощности

               EL:       С электрическим воздухонагревателем.

               Без нагревателя: Например: TopvexFR06-L-CAV.

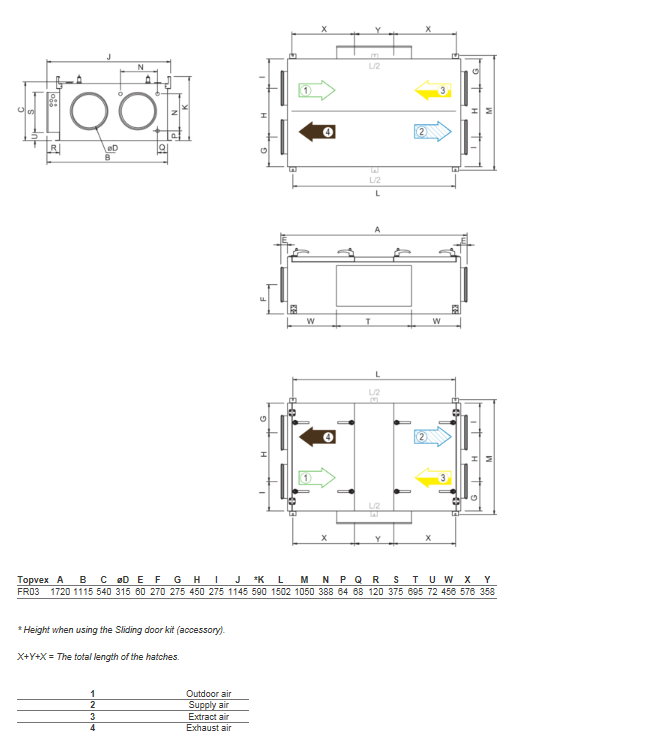

3-            L:          Левосторонний. Агрегат с притоком воздуха слева, если смотреть со стороны обслуживания и стороны электрического короба.

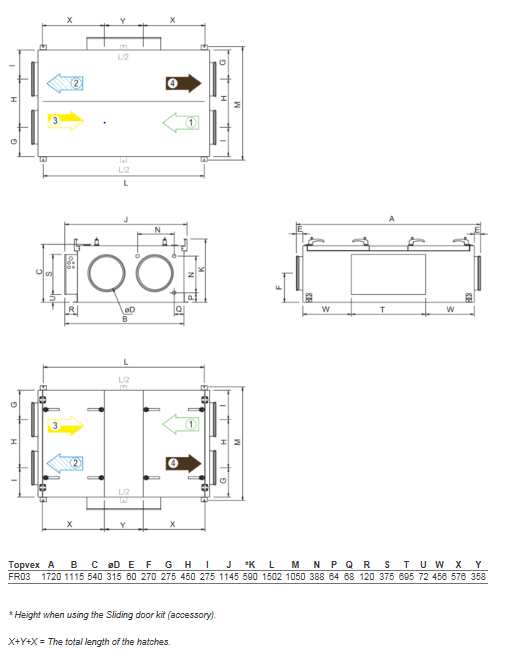

               R:          Правосторонний. Агрегат с притоком воздуха справа, если смотреть со стороны обслуживания и стороны электрического короба.

4-           CAV:  Поддержание постоянного расхода воздуха.

              VAV: Поддержание постоянного давления в системе (аксессуар).

Агрегат
Напряжение 400 В
Частота 50 Гц
Фазность 3 ~
Предохранитель 3 x 16 A
Диапазон расходов 360..1285 м³/ч
Класс защиты корпуса IP23 IP
Вес 197 кг
Теплообменник
Тип теплообменника Роторный
Нагреватель
Тип нагревателя Электрический
Мощность электрического нагревателя 5 кВт
Вентилятор, приточный
Напряжение 230 В
Фазность 1 ~
Входная мощность (P1) 676 Вт
Вентилятор вытяжной
Напряжение 230 В
Фазность 1 ~
Входная мощность (P1) 676 Вт
Фильтр, вытяжной воздух
Фильтр, приточный воздух F7
Фильтр, приточный воздух
Фильтр, вытяжной воздух M5
Другое
Тип монтажа Агрегаты для подвесных потолков
Сторона притока L-Левое / R-Правое
ErP
ErP ready ErP 2016/ErP 2018
ErP ready ErP 2016/ErP 2018
ErP ready ErP 2016/ErP 2018
ErP ready ErP 2016/ErP 2018



       L:          Левосторонний. Агрегат с притоком воздуха слева, если смотреть со   стороны обслуживания и стороны электрического короба.



 R:          Правосторонний. Агрегат с притоком воздуха справа, если смотреть со стороны обслуживания и стороны электрического короба.



Утилизатор / Тип нагревателяРОТОР / Электрика
Производительность максимальная, м3/ч1600
