РК-2Р Реле промежуточное (электромагнитное)

0 BYN
Количество:
Производитель:

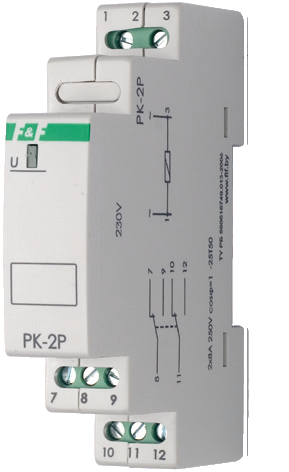

Реле электромагнитное (промежуточное) PK-2P

СМОТРЕТЬ ПОЛНЫЙ КАТАЛОГ...

СКЛАДСКАЯ ПОЗИЦИЯ.

Назначение
Реле электромагнитное (промежуточное) PK-2P предназначено для гальванической развязки между силовыми цепями и цепями управления, дистанционного включения нагрузки путем подачи управляющего напряжения на обмотку реле, а также использования в качестве промежуточного.

Отличительные особенности реле
Напряжение питания (одно из напряжений):
12B, 24B, 48B, AC/DC
110B, 230В AC.
Контакт 2Р, 2x8А.

Принцип работы

Переключение контактов реле осуществляется подачей управляющего напряжения на контакты 1-3, при этом на лицевой панели загорается индикатор включения реле.

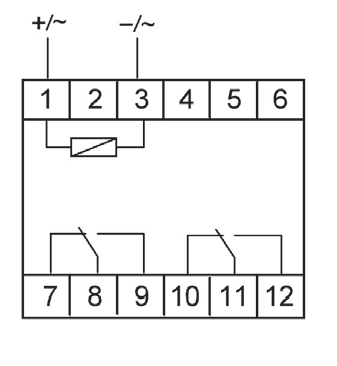

РК-2Р схема

Технические данные:

ПараметрPK-2P

Напряжение питания, В:

12;24;48 AC/DC
110;230; 50Гц

Максимальный ток нагрузки(АС1), А: 2х8
Контакт:Z-замыкающий, P-переключающий, R-размыкающий: 2P
Время включения, мс: <40
Время выключения, мс: <20

Ток потребления при напряжении:24-230В, мА:

<25

Ток потребления при напряжении 12В, мА: <50
Диапазон рабочих температур, °С: от -25 до +50

Габариты(ШхВхГ), мм:

18x90x65

Тип корпуса(см. Приложение 1): 1S

Подключение:

винтовые зажимы 2,5мм2
